4. 生产 QD142-14 60 NXT II 系统手册 3. 请按下 OK 按钮。料站托架被松开。 4. 请 慢慢地拉动 PCU/PCU-2，卸 下料站托架。 5. 请将搭载了新的供料器的料站托架安装到 机器上。料站托架被自动夹紧。 6. 请 按下 START 按钮。
4. 生产 QD142-14
60 NXT II 系统手册

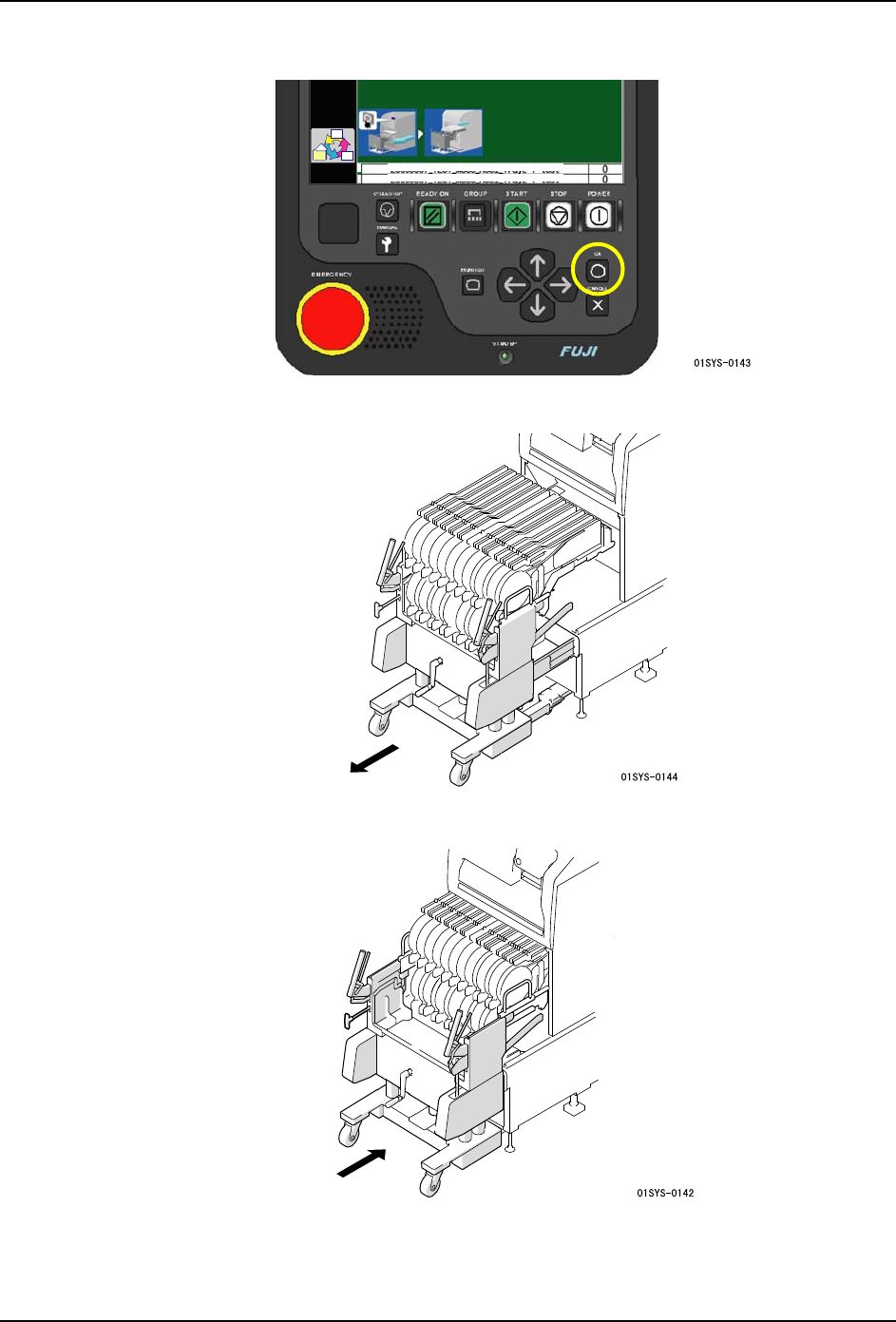

3. 请按下 OK 按钮。料站托架被松开。
4. 请慢慢地拉动 PCU/PCU-2，卸下料站托架。
5. 请将搭载了新的供料器的料站托架安装到机器上。料站托架被自动夹紧。
6. 请按下 START 按钮。
QD142-14 4. 生产
NXT II 系统手册 61
4.6.6 运用供料器自由配置功能时的供料器更换
生产中将要发生的料尽能够在以下任一显示画面上进行确认。请根据 KIT Handy 的有无及 PC
的配置位置，使用最合适的方法进行确认。
a. 机器的操作画面
b. KIT Handy
c. KIT Manager
在操作画面上显示的供料器更换向导与没有使用自由配置功能时相同。详细请参照 " 4.6.2
供料器的更换 "。
显示上述向导时，表示被安装在料槽 11 上的供料器发生了料尽。不是在 Job 中被指定在料
槽 11 的供料器。
在 KIT Handy 或 KIT Manager 上显示的供料器更换向导表示实际被安装的供料器位置和 Job
中指定的位置。
显示上述向导时，表示被安装在料槽 1 上的供料器发生了料尽。该供料器在 Job 中被指定在
料槽2上。
操作步骤
1. 从料站平台上卸下发生了料尽的供料器。另外，对将要安装的新料卷进行快速验证。详
细内容请参照 " 4.6.2 供料器的更换 "。
2. 请安装新的供料器。可以安装在任意的料槽上。供料器的安装方法请参照 " 4.6.2 供料
器的更换 "。
3. 请确认料站 LED 已亮起绿灯。
