Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarj a Mitat ja paino Alka en ohjelmistov ersiosta SR.70x.xx Painos 01/2011 108 Automaattien maavara 120 mm (PL-kuljetuskorkeus: 8 30 mm) 190 mm (PL-kuljetuskorkeus: 9 00 m…
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Mitat ja paino
107
3.2.3 Ympäristöolosuhteet automaatin käytölle
3
3.2.4 Ympäristöolosuhteet pakattaessa, kuljetettaessa ja varastoitaessa
3
3.3 Mitat ja paino
3.3.1 Tekniset tiedot - mitat ja painot
Lämpötila-alue + 15°C - + 35°C
Suhteellinen ilmankosteus 30% - 90% lämpötilassai 20°C
Ympäristön ilmanpaine > 750 mbar (vastaa korkeutta 2.500 m merenpinnasta)
Lämpötila-alue - 25°C - + 55°C
Suhteellinen ilmankosteus alle 95%
Ympäristön ilmanpaine alle 3000 m korkeus ilman paineentasausta
Automaattien pituus
molemmilla kiinnityssarjoilla 2380 mm
yhdellä kiinnityssarjalla 2103 mm
ilman kiinnityssarjoja 1826 mm
Automaattien leveys
sis. monitorit 2766 mm
näppäimistöineen 2804 mm
Leveys telakoitujen komponenttivaunujen yläpuolella
X4I (asetuspaikat 1 + 4) 2246 mm
X4I (asetuspaikat 2 + 3) 2246 mm
X4 (asetuspaikat 1 + 4) 2815 mm
X4 (asetuspaikat 2 + 3) 2815 mm
X3 (asetuspaikat 1 + 4) 2815 mm
X3 (asetuspaikat 2 + 3) 2395 mm
X2 (asetuspaikat 1 + 4) 2395 mm
X2 (asetuspaikat 2+ 3) 2395 mm
Automaattien korkeus
merkkilammpuineen
avatuin suojakansin
Maks. 1863 mm
1990 mm (PL-kuljetuskorkeus: 830 mm)
2060 mm (PL-kuljetuskorkeus: 900 mm)
2090 mm (PL-kuljetuskorkeus: 930 mm)
2112 mm (PL-kuljetuskorkeus: 950 mm)
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Mitat ja paino Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
108
Automaattien maavara 120 mm (PL-kuljetuskorkeus: 830 mm)
190 mm (PL-kuljetuskorkeus: 900 mm)
220 mm (PL-kuljetuskorkeus: 930 mm)
240 mm (PL-kuljetuskorkeus: 950 mm)
Automaattien paino
X4I (kone komponenttivaunuineen) 3735 kg
X4I (täysvarustus syöttömoduulien kanssa) 4110 kg
X4 (Kone komponenttivaunuineen) 3880 kg
X4 (Täysvarustus syöttömoduulien kanssa) 4255 kg
X3 (Kone komponenttivaunuineen) 3790 kg
X3 (Täysvarustus syöttömoduulien kanssa) 4171 kg
X2 (Kone komponenttivaunuineen) 3705 kg
X2 (Täysvarustus syöttömoduulien kanssa) 4086 kg
Automaattien vaatima pinta-ala 6,70 m² (X4I, X4, X3, X2)
Automaattien aiheuttama pintakuormitus
a
X4I 5,40 kN/m²
X4 5,98 kN/m²
X3 5,84 kN/m²
X2 6,20 kN/m²
Konejalkojen lukumäärä 6
a) Laskettaessa pintakuormitusta on mukaan laskettu koneen joka puolelle 0,5 m leveä työtila.
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Mitat ja paino
109
3.3.2 Mitat
3.3.2.1 X4I-automaatin mitat
3
3

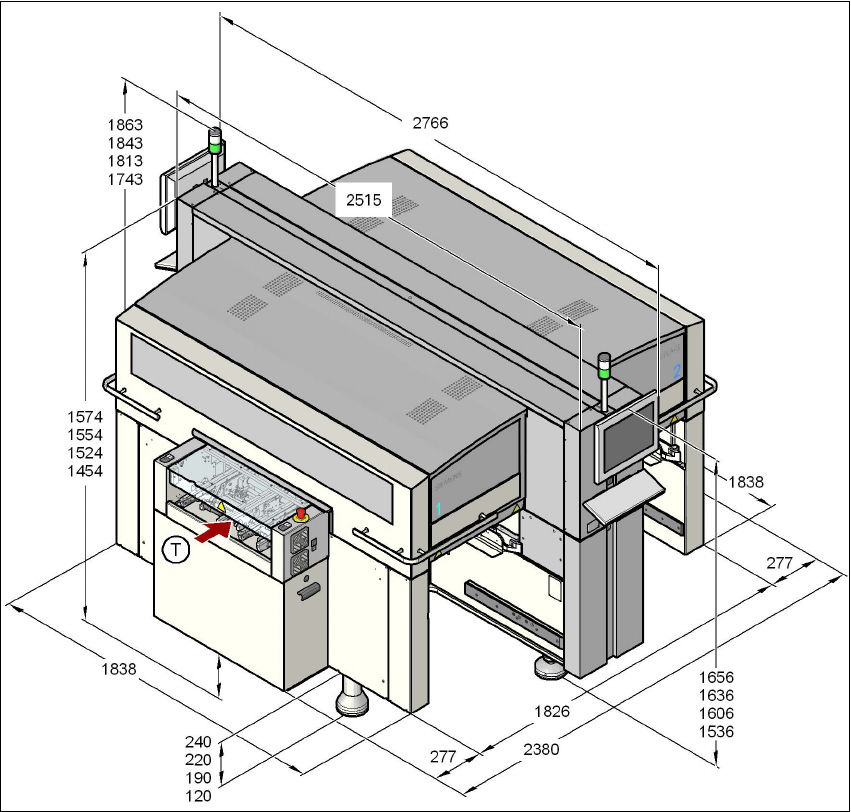

Kuva 3.3 - 1 X4I-automaatin mitat (peruskone) millimetreissä
(T) Piirilevyn kuljetussuunta
