3.5.3.1 Kuvaus
Tämä pitkälle kehitetty ladontapää sisältää kaksi toisiinsa kytkettyä rakennustavaltaan (kaksois-
pää) samanlaista ladontapäätä, jotka toimivat Pick&Place-periaatteen mukaisesti TwinStar sovel-
tuu erityisesti vaativien ja suurten komponenttien työstämiseen. Ladontapää noutaa kaksi
komponenttia matkalla ladontapaikkaan optisesti keskitettynä ja käännettynä tarvittavaan la-
donta-asemaan. Sen jälkeen ne laitetaan säädetyn puhallusilman avulla pehmeästi ja paikkatar-
kasti piirilevylle.
TwinStar:ille on kehitetty uudet pipetit (Tyyppi 5xx). Mutta adapterin kanssa saadaan käytettyä
myös Pick&Place-pään pipettejä, jotka ovat tyypiltään 4xx, ja Collect&Place-päiden pipettejä,
jotka ovat tyypiltään 8xx ja 9xx.
3.5.3.2 Tekniset tiedot
Optinen keskitys Komponentti-kamera kiinteä P&P,
tyyppi 33, 55 x 45, digitaalinen
(katso luku 3.8.4
, sivu 166)
Komponentti-kamera kiinteä P&P,
tyyppi 25, 16 x 16, digitaalinen
(katso luku 6.6, sivu 404)
Komponenttispektri
a
0402 SO, PLCC, QFP, BGA, erikois-
komponentti, Bare Die, Flip-Chip
saakka
0201 SO, PLCC, QFP, kanta, pis-
toke, BGA, erikoiskomponentti, Bare
Die, Flip-Chip, suoja saakka
Komp-spesifikaatio
b
maks. korkeus
min. jalkarasteri
min. jalkaleveys
min ballrasteri
min. ball-halkaisija
min. mitat
maks. mitat
maks. paino
25 mm (korkeampi kysyttäessä)
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 x 0,5 mm²
55 x 45 mm² (yksinkertainen mit-
taus)
Käytössä kahdella pipetillä:
50 x 50 mm² tai
69 x 10 mm²
Käytössä yhdellä pipetillä:
85 x 85 mm² tai
125 x 10 mm²
max. 200 x 125 mm² (rajoituksin)
100 g
c
25 mm (korkeampi kysyttäessä)
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6 x 0,3 mm²
16 x 16 mm² (yksinkertainen mit-
taus)
55 x 55 mm² (monikertainen mittaus)
100 g
c
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Ladontapää
139
Ohjelmoitava asetusvoima 1,0 N - 15 N
2,0 N - 30 N
d
1,0 N - 15 N
2,0 N - 30 N
d
Pipettityypit 5 xx (vakio)
4 xx + adapteri
8 xx + adapteri
9 xx + adapteri
tarraimet
5 xx (vakio)
4 xx + adapteri
8 xx + adapteri
9 xx + adapteri
tarraimet
Pipetin etäisyys molemmilla
Pick&Place-päillä
70,8 mm 70,8 mm
X-/Y-tarkkuus
e
± 26 µm / 3 , ± 35 µm / 4 ± 22 μm / 3, ± 30 μm / 4
Kulmatarkkuus ± 0,05° / 3 , ± 0,07° / 4 ± 0,05° / 3 , ± 0,07° / 4
Valaistustasot 6 6
Valaistustasojen asetusmah-
dollisuudet
256
6
256
6
a) Huomioi myös, että ladottavissa olevaan komponenttispektriin vaikuttavat myös pad-geometria, asiakaskoh-
taiset standardit ja komponenttien pakkaustoleranssit.
b) Jos C&P-päätä ja TwinStar:ia käytetään samalla ladonta-alueella, tulee rajoituksia maksimaalisiin mittoihin.
c) Vakiopipettien käytön yhteydessä.
d) SIPLACE High-Force Head, katso kohta 6.5
, sivu 403.
e) Tarkkuusarvo on mitattu valmistajaneutraalin IPC-standardin mukaisesti.
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Portaalijärjestelmä Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
140
3.6 Portaalijärjestelmä
3.6.1 Portaalien sijainti
3.6.1.1 X4I-automaatin portaalien sijainti
3

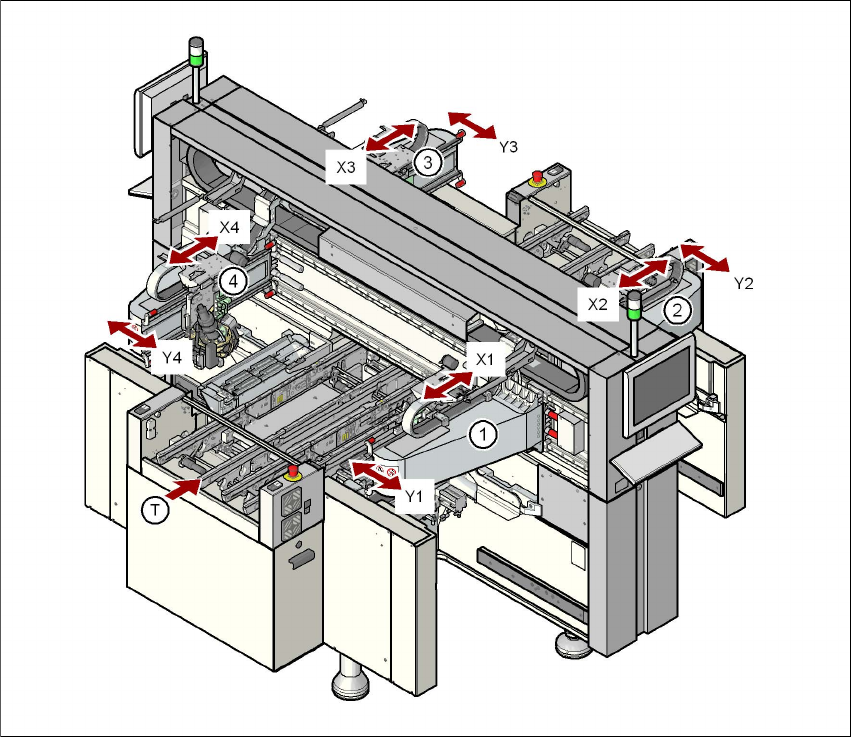

Kuva 3.6 - 1 X4I-automaatin portaalien sijainti
a, s, d, f (Portaali 1, portaali 2, portaali 3, portaali 4)
X1 X-akseli, portaali 1
Y1 Y-akseli, portaali 1
X2 X-akseli, portaali 2
Y2 Y-akseli, portaali 2
X3 X-akseli, portaali 3
Y3 Y-akseli, portaali 3
X4 X-akseli, portaali 4
Y4 Y-akseli, portaali 4
(T) Piirilevyn kuljetussuunta
Ladonta-alue 2
Ladonta-alue 1
