Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Portaalijärjestelmä 143 3.6.1.4 X2-automaatin port aalien sijainti 3 Kuva 3.6 - 4 X2-automaatin portaalien sijaint…
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Portaalijärjestelmä Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
142
3.6.1.3 X3-automaatin portaalien sijainti
3

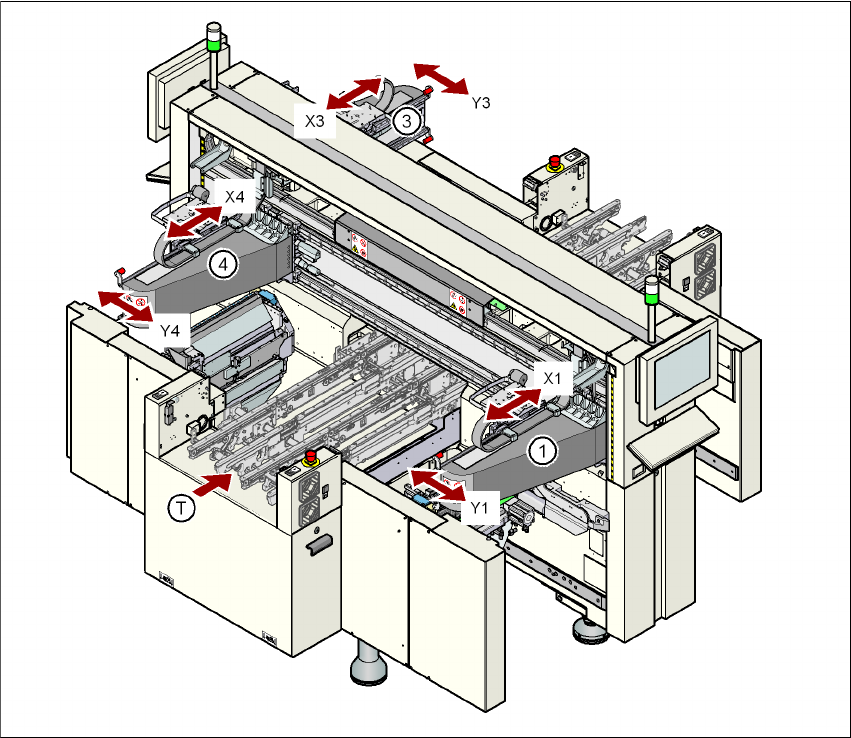

Kuva 3.6 - 3 X3-automaatin portaalien sijainti
a, d, f (Portaali 1, portaali 3, portaali 4)
X1 X-akseli, portaali 1
Y1 Y-akseli, portaali 1
X3 X-akseli, portaali 3
Y3 Y-akseli, portaali 3
X4 X-akseli, portaali 4
Y4 Y-akseli, portaali 4
(T) Piirilevyn kuljetussuunta
Ladonta-alue 2
Ladonta-alue 1
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Portaalijärjestelmä
143
3.6.1.4 X2-automaatin portaalien sijainti
3
Kuva 3.6 - 4 X2-automaatin portaalien sijainti
a, d (Portaali 1, Portaali 3)
X1 X-akseli, portaali 1
Y1 Y-akseli, portaali 1
X3 X-akseli, portaali 3
Y3 Y-akseli, portaali 3
(T) Piirilevyn kuljetussuunta
Portaalijärjestelmä on ulkona toimintaryhmistä
– X-akseli ja
– Y-akseli asennettu.
Ladonta-alue 2
Ladonta-alue 1
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Portaalijärjestelmä Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
144
3.6.2 X-akselin rakenne
3
Kuva 3.6 - 5 X-akselin rakenne
(1) Portaalin poikkikannatin
(2) Pään kiinnitin X-lineaarimoottorilla (primääriosa)
(3) Lineaarinen matkanmittausjärjestelmä
(4) Johdejärjestelmä
(5) Kestomagneetti (X-lineaarimoottorin sekundääriosa)
(6) Alaportaalikamera
(7) Pään piirilevyt
(8) Kaapelihinausköysi
