Käyttöturvallisuus Käyttöohje SIPLACE X-sarj a Turvalaitteet Alkaen ohjelmistover siosta SR.70x.xx Painos 01/2011 84 2.6.5 Kosketussuoja 2.6.5.1 Kosketussuojat komponenttivaunun asetusp aikoilla, SIPLACE X-sarja V AROITU…
Käyttöohje SIPLACE X-sarja Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Turvalaitteet
83
2
Kuva 2.6 - 8 HÄTÄ-SEIS-silmukat
Käynnistyspainiketta painettu
Ei
Ei
Kyllä
Ei
Ei
Kyllä
Kyllä
Ei
Kyllä
2
Aktiivinen
STY
a
Ei
Jännite
Y-akseli 0 V
X-akseli 0 V
Tähti-akseli 0 V
DP-akseli 40 V-
Z-akseli 40 V-
Aktiivinen
PL-kuljetus Kyllä
Nostopöytä Ei
PL-kiinnitys Ei
Leveydensäätö Ei
Laser-valoilmaisimet Ei
Tyhjänauhaleikkauslaitteisto Ei
Komponenttivaunutulo Kyllä
2
Aktiivinen
STY
a
Ei
Jännite
Y-akseli 0 V
X-akseli 0 V
Tähti-akseli 0 V
DP-akseli 40 V-
Z-akseli 40 V-
Aktiivinen
PL-kuljetus Ei
Nostopöytä Ei
PL-kiinnitys Ei
Leveydensäätö Ei
Laser-valoilmaisimet Ei
Tyhjänauhaleikkauslaitteisto Ei
Komponenttivaunutulo Kyllä
a) STY K6 Suojaturvayhdistelmä
Kyllä
Paineilma
min. 0,5 MPa
(5,0 bar)?
HÄTÄ-SEIS-painiketta pai-
nettu?
Suojakansi avattu?
HÄTÄ-SEIS-silmukka
komponenttivaunulle-
katkennut?
Sulku
käyttöliittymässä
aktivoitu?
2
Aktiivinen
STY
a
Kyllä
Jännite
Y-akseli 250 V-
X-akseli 250 V-
Tähti-akseli 145 V-
DP-akseli 40 V-
Z-akseli 40 V-
Aktiivinen
PL-kuljetus Kyllä
Nostopöytä Kyllä
PL-kiinnitys Kyllä
Leveydensäätö Kyllä
Laser-valoilmaisimet Kyllä
Tyhjänauhaleikkauslaitteisto Kyllä
Komponenttivaunutulo Kyllä
Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
Turvalaitteet Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
84
2.6.5 Kosketussuoja
2.6.5.1 Kosketussuojat komponenttivaunun asetuspaikoilla, SIPLACE X-sarja
VAROITUS 2
SIPLACE X-sajan komponenttivaunun käyttöturvallisuus on taattu, kun vähintäin joka toinen ase-
tuspaikka on varustettu syöttömoduulilla tai tarttumissuojalla (Dummy-Feeder). Myös pintamaka-
siinin pidintä käytettäessä, vapaaksi jäävät asetuspaikat on suojattava tarttumissuojilla. Toisin
sanoen, kahden rinnakkaisen syöttömoduulin tai syöttömoduulin ja tasomakasiinin pitimen välis-
sä saa olla vapaana maksimissaan yksi asetuspaikka.
Kuva 2.6 - 9 Kosketussuojat komponenttivaunun asetuspaikoilla, SIPLACE X-sarja
2
(1) Dummy Feeder SIPLACE X, artikkeli-nro. 00141226-xx
Käyttöohje SIPLACE X-sarja Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Jäännösjännitteet ja purkautumisajat automaatissa
85
2.7 Jäännösjännitteet ja purkautumisajat automaa-
tissa
Jos HÄTÄ-SEIS-painiketta painetaan tai automaatti kytketään pois päältä, vähennetään välipiiri-
jännitteet 250 V- portaaliakseleille tai 145 V- tähtiakseleille lyhyen ajan sisällä vaarattomiin jään-
nösjännitteisiin.
VAROITUS 2
Automaattia syötetään 3 200 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ tai 3 x 415 V~ ± 5 %, 50/
60 Hz verkkojännitteellä. Tämän laitteiston osat johtavat sieltä hengenvaarallisia jännitteitä -
myöskin pääkytkimen ollessa poiskytkettynä. Asiaankuulumaton kanssakäynti tämän automaatin
kanssa voi siksi johtaa kuolemaan tai vakavaan ruumiinvammaan kuten myös merkittävään esi-
nevahinkoon.
→ Huomioi voimassaolevat onnettomuudentorjunta- ja DIN-määräykset (erityisesti DIN EN 60
204, osa 1).
→ Vain ammattitaitoinen tai koulutettu henkilöstö saa avata virtasyöttöpistoyksikön ja akselipis-
toyksikön yllä olevan kannen.
2

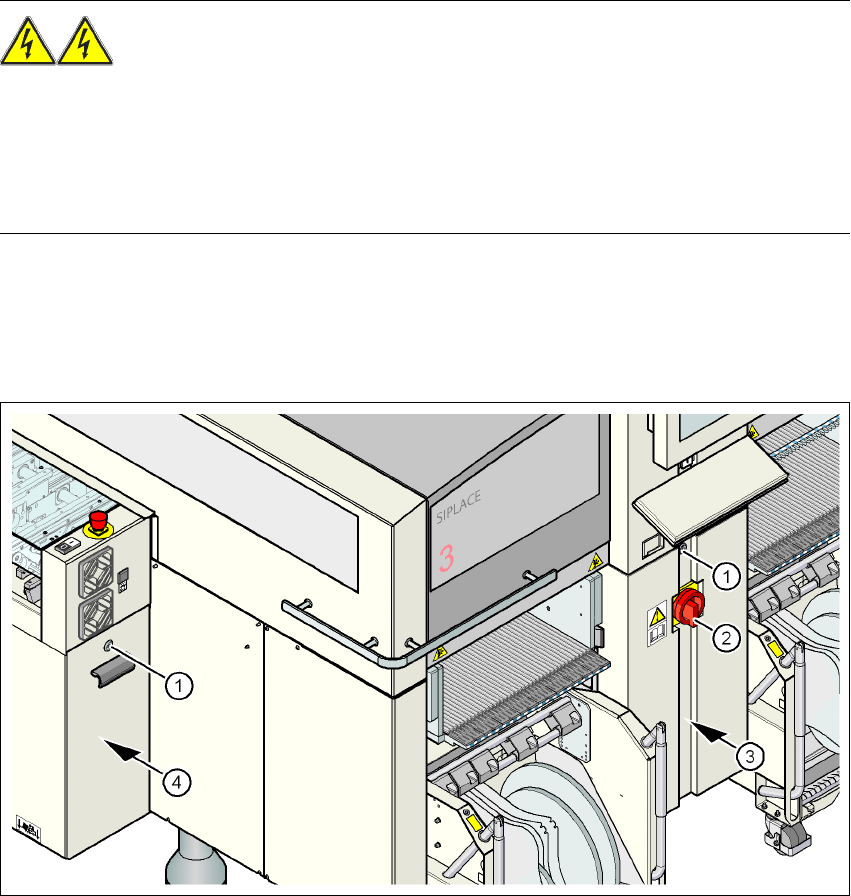

Kuva 2.7 - 1 Virransyöttöpistoyksikkö
(1) Salvallinen lukko kannessa
(2) Pääkytkin
(3) Virransyöttöpistoyksikkö kannen takana
(4) Akselipistoyksikkö
