Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.70x .xx Painos 01/2011 Mitat ja paino 109 3.3.2 Mit at 3.3.2.1 X4I-automaatin mit at 3 3 Kuva 3.3 - 1 X4I-automaatin mitat (peruskone) m…
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Mitat ja paino Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
108
Automaattien maavara 120 mm (PL-kuljetuskorkeus: 830 mm)
190 mm (PL-kuljetuskorkeus: 900 mm)
220 mm (PL-kuljetuskorkeus: 930 mm)
240 mm (PL-kuljetuskorkeus: 950 mm)
Automaattien paino
X4I (kone komponenttivaunuineen) 3735 kg
X4I (täysvarustus syöttömoduulien kanssa) 4110 kg
X4 (Kone komponenttivaunuineen) 3880 kg
X4 (Täysvarustus syöttömoduulien kanssa) 4255 kg
X3 (Kone komponenttivaunuineen) 3790 kg
X3 (Täysvarustus syöttömoduulien kanssa) 4171 kg
X2 (Kone komponenttivaunuineen) 3705 kg
X2 (Täysvarustus syöttömoduulien kanssa) 4086 kg
Automaattien vaatima pinta-ala 6,70 m² (X4I, X4, X3, X2)
Automaattien aiheuttama pintakuormitus
a
X4I 5,40 kN/m²
X4 5,98 kN/m²
X3 5,84 kN/m²
X2 6,20 kN/m²
Konejalkojen lukumäärä 6
a) Laskettaessa pintakuormitusta on mukaan laskettu koneen joka puolelle 0,5 m leveä työtila.
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Mitat ja paino
109
3.3.2 Mitat
3.3.2.1 X4I-automaatin mitat
3
3

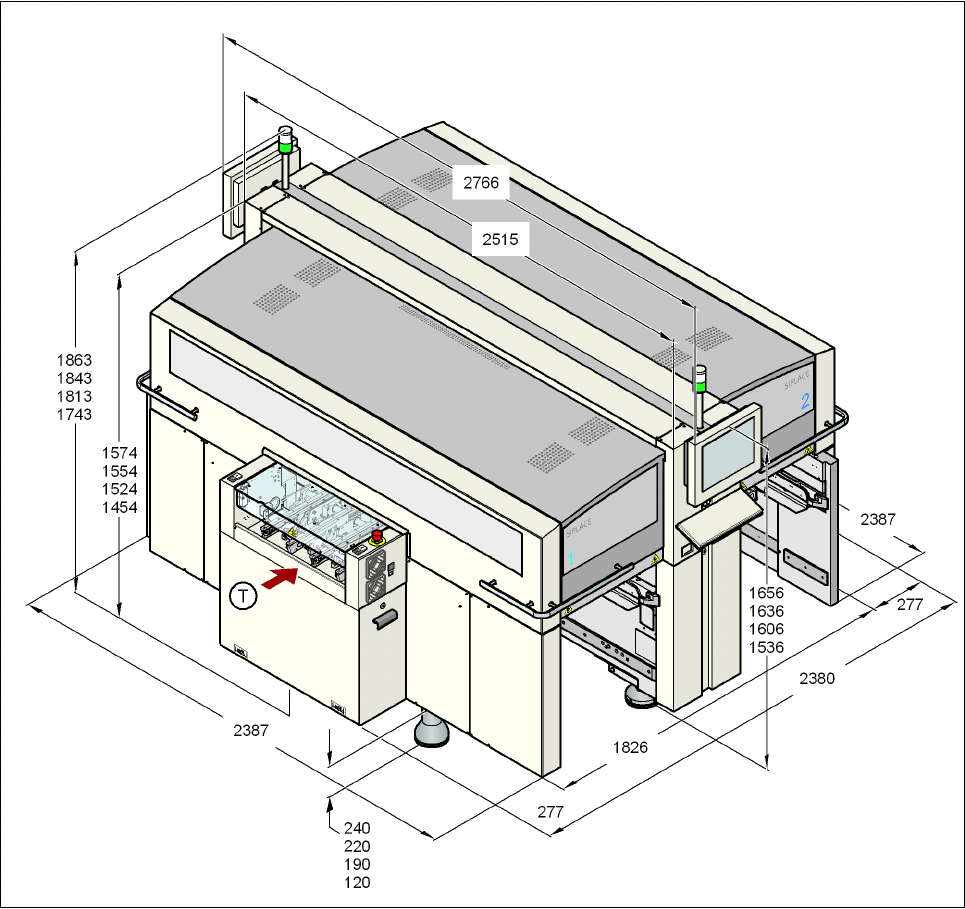

Kuva 3.3 - 1 X4I-automaatin mitat (peruskone) millimetreissä
(T) Piirilevyn kuljetussuunta
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Mitat ja paino Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
110
3.3.2.2 X4-automaatin mitat
3
3
3
3
Kuva 3.3 - 2 X4-automaatin mitat (peruskone) millimetreissä
3
(T) Piirilevyn kuljetussuunta
