Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
378
6.1.3.5 TwinStar:in pipetinvaihtajajien sijainti X2-automaatissa
Asetuspaikoille 1 - 4 voidaan asentaa TwinStar:ille kulloinkin yksi pipetinvaihtaja:
pipetinvaihtaja 1 asetuspaikat 1 ja 3 (pos. 1, kuva. 6.1 - 24
) kumpikin 12 makasiinia
pipetinvaihtaja 2 asetuspaikat 2 ja 4 (pos. 5, kuva. 6.1 - 24
) kumpikin 10 makasiinia
Kokonaiskapasiteetti on tällöin 4 pipetinvaihtajaa, joissa on 44 makasiiniä ja 88 pipettipaikkaa.
6

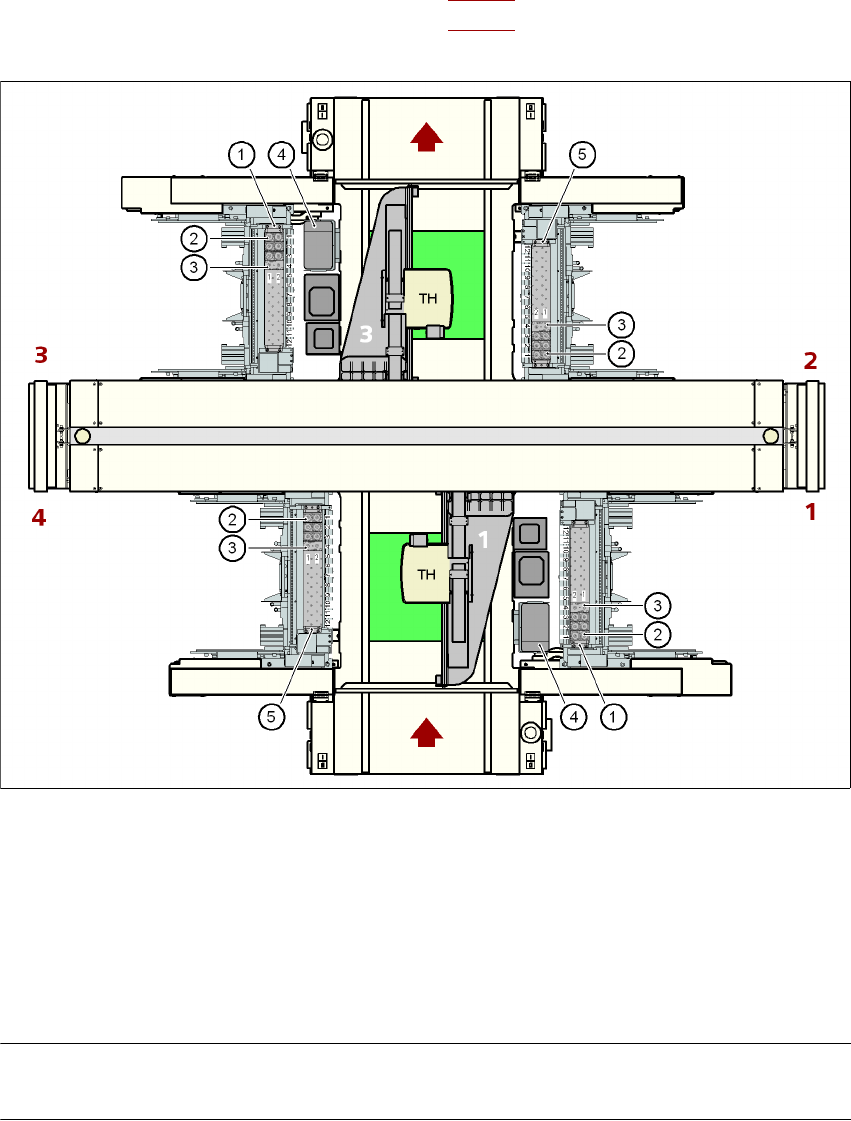

Kuva 6.1 - 24 TwinStar:in pipetinvaihtajajien sijainti X2-automaatissa
(1) Pipetinvaihtaja 1 (TH)
(2) Vakiomakasiini
(3) Makasiini erityispipeteille ja tarraimille
(4) Komponenttien poisheittosäiliö
(5) Pipetinvaihtaja 2 (TH)
OHJE 6
Jos asetuspaikkaan 4 on asennettu MTC, paikkaa ei voi varustaa pipetinvaihtajalla.
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja
379
6.1.3.6 Asennus
Pipetinvaihtaja on kiinnitetty komponenttivaunun syöttölaitteistoon.
6

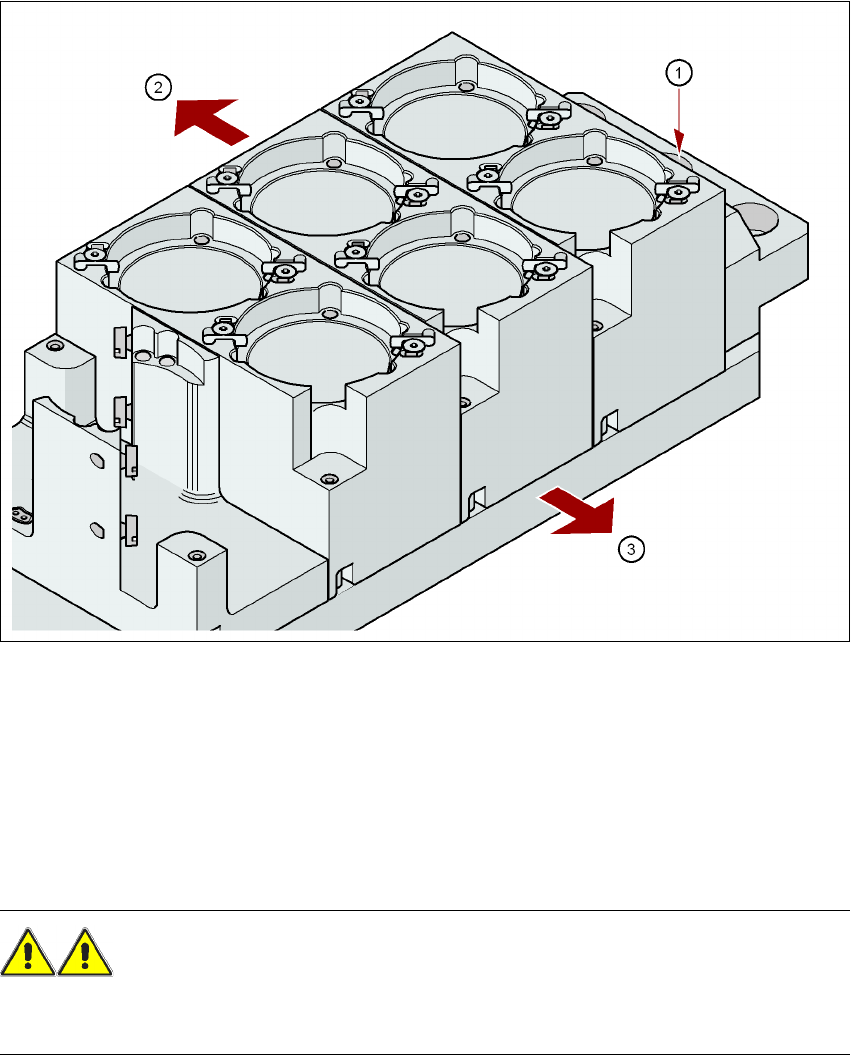

Kuva 6.1 - 25 Asennuspaikka
(1) Merkintäporaus
(2) Käyttäjän puoli
(3) Nuoli osoittaa PL-kuljetuksen suuntaan
6
→ Suuntaa pipetinvaihtaja niin, että merkintäreikä (Pos. 1) on vasemmalla käyttäjän puolelta kat-
sottuna.
VAROITUS 6
Asenna kullekin ladontapäälle vain sille kuuluvia pipetinvaihtajia. Sekakonfiguraatio aiheuttaa
ladontapään törmäysvaaran!
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
380
6.1.3.7 Pipetinvaihtaja TwinStar:ille, kun ladonta-alueella on 2 portaalia ja telakoituna
on MTC
Artikkeli-nro. 00119747-xx Kannatin pipetinvaihtajalle TwinStar, X-sarja, MTC:tä käytettäessä
Käytettäessä kombinaatiota TwinStar ja MTC ladonta-alueilla, joissa on kaksi portaalia, va-
kiopipetinvaihtajaa ei voi käyttää TwinStar:ille. Tämä koskee seuraavia asetuspaikkoja:
– X4: asetuspaikat 2 ja 4
– X3: asetuspaikka 4
Jos ladonta-alueella on 2 portaalia ja telakoituna on MTC, tätä tapausta varten saatavilla on op-
tionaalinen pipetinvaihtaja TwinStar:ille.
OHJE 6
Huomioi tätä pipetinvaihtaja-optiota käytettäessä, että tällöin ladottavien komponenttien maksi-
mikoko on 85 x 85 mm² tai 125 x 10 mm².
6

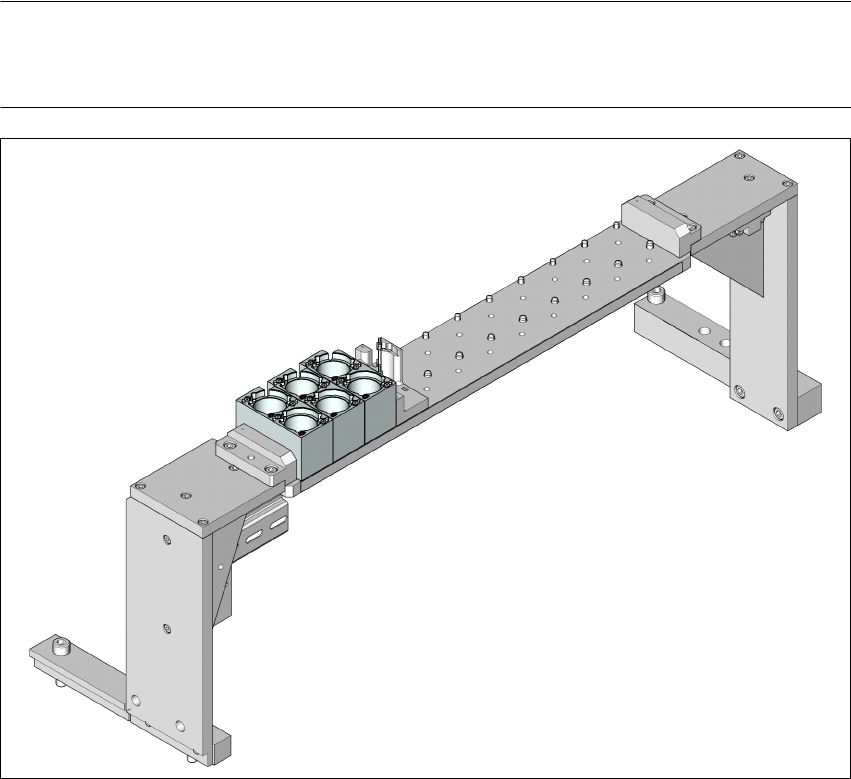

Kuva 6.1 - 26 Pipetinvaihtaja TwinStar:ille, kun ladonta-alueella on 2 portaalia ja telakoituna on MTC
