Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
Automaatin energiatila pääkytkimen poiskytkemisen jälkeen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
90
2.9.1 Pääkytkin kytketty pois päältä - Automaatti kytketty kiinni verkkoon
VAROITUS
Poiskytketystä pääkytkimestä huolimatta seuraavat komponentit vielä johtavat hengenvaarallisia
jännitteitä:
– Pääkytkimen Q1 kaapeliliitäntänavat L1, L2 ja L3 (katso kuva 2.9 - 2
, sivu 91)
– Huoltopistorasia X102 (katso kuva 2.9 - 2
, sivu 91)
– Varokeautomaatti F1 huoltopistorasiaa varten (katso kuva 2.9 - 2
, sivu 91)
– Verkkosuodatin Z1 (katso kuva 2.9 - 3
, sivu 92)
– Purkauskuristin L20 sulakkeilla F21, F22 ja F23 (katso kuva 2.9 - 3
, sivu 92)
– Liitäntäkenttä X100 verkkosyöttökaapelin liitäntää varten (katso kuva 2.9 - 3
, sivu 92)
– Kaikkien yksittäisjohtimien väri, jotka johtavat virtaa myös pääkytkimen ollessa pois kytketty-
nä, on ruskea.
Käyttöohje SIPLACE X-sarja Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin energiatila pääkytkimen poiskytkemisen jälkeen
91
2

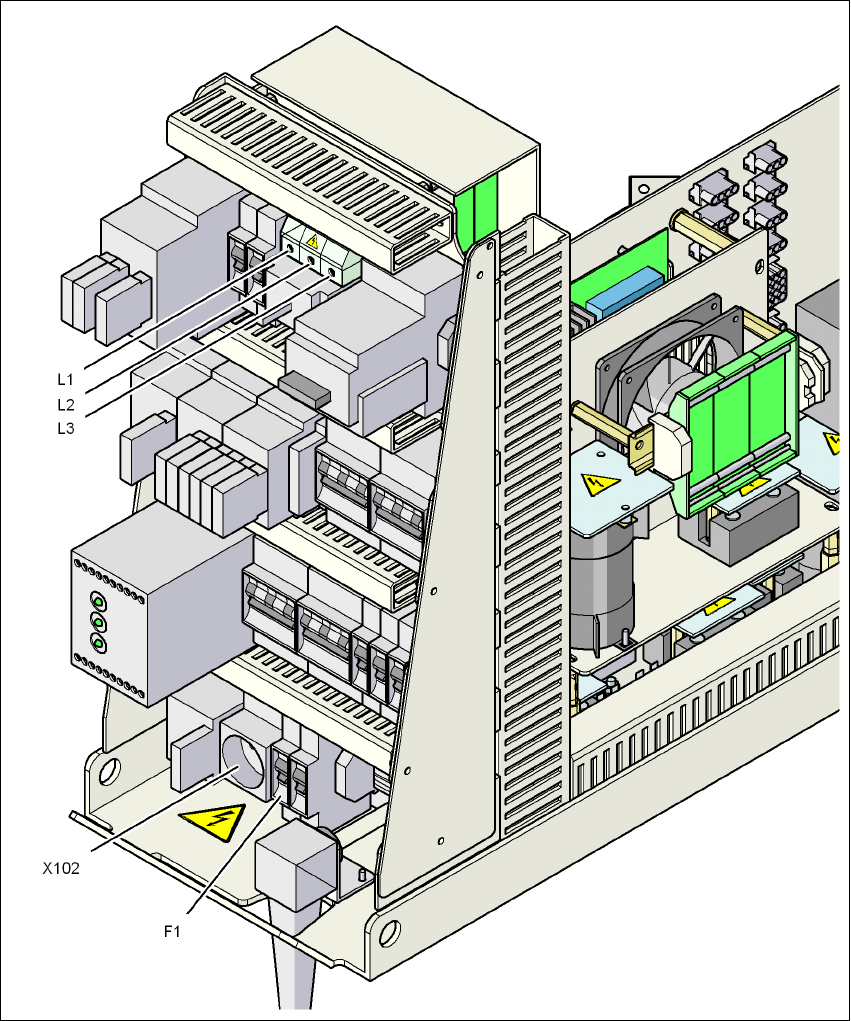

Kuva 2.9 - 2 Virransyöttöpistoyksikkö, näkymä edestä
Q1 Pääkytkin
X102 Huoltopistorasia
F1 Sulake huoltopistorasialle
Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
Automaatin energiatila pääkytkimen poiskytkemisen jälkeen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
92
2

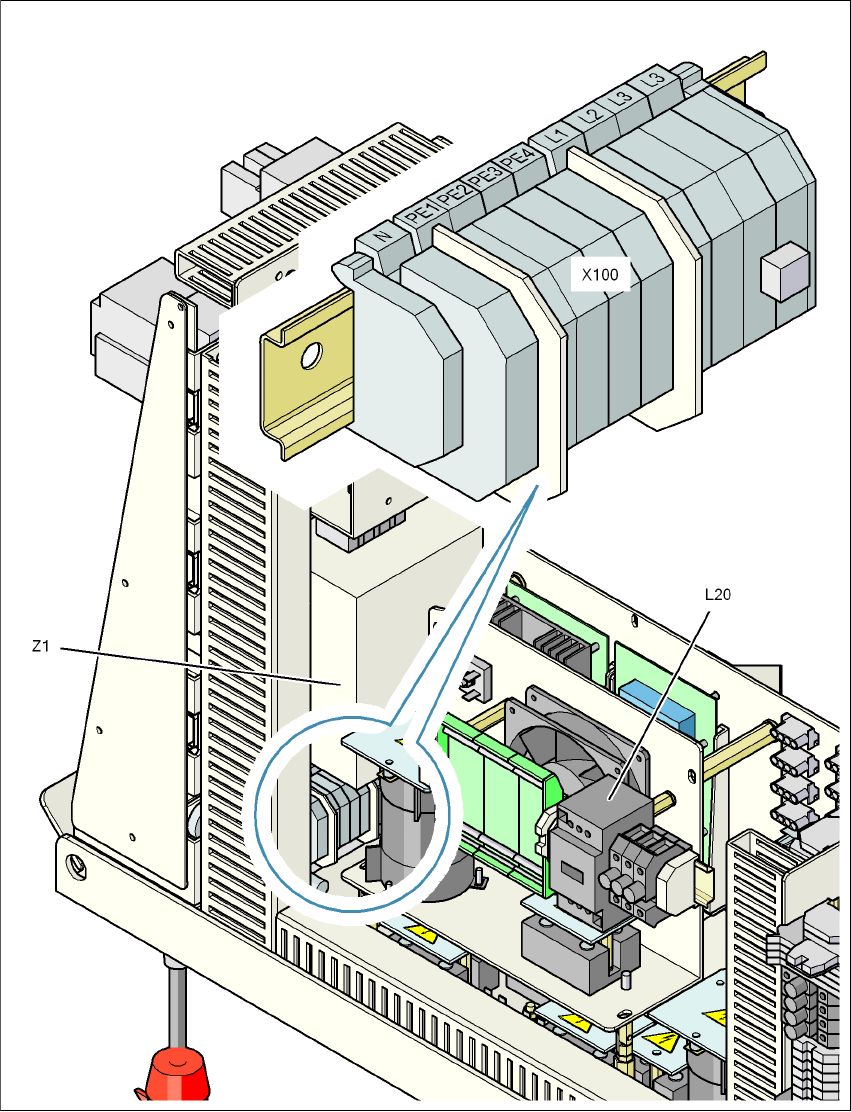

Kuva 2.9 - 3 Virransyöttöpistoyksikkö, näkymä takaa
X100 Verkkosyöttökaapelin liitäntäkytkimet
L20 Purkauskuristin sulakkeilla F21, F22 ja F23
Z1 Verkkosuodatin
