Asemalaajennukset Käyttöohje SIPLACE X-sarj a Matrix-Tray-Changer Alkaen ohjelmistov ersiosta SR.70x.xx Painos 01/2011 398 6.3.4.1 Mit at 6 Kuva 6.3 - 1 Matrix-T ray-Changer , mitat, kaikki arvot millimetreinä
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Matrix-Tray-Changer
397
X4- ja X3-automaateille pätee yleisesti:
– Käytettäessä kombinaatiota TwinStar ja MTC ladonta-alueilla, joissa on kaksi portaalia, va-
kiopipetinvaihtajaa ei voi käyttää TwinStar:ille. Tällaista tapausta varten on olemassa erityis-
pipetinvaihtaja ladonta-alueille, joissa on kaksi portaalia (katso kohtaa 6.1.3.7
, sivu 380).
– MTC:tä ei voi installoida ladonta-alueille, joissa on kaksi portaalia ja 2 CPP-päätä.
– MTC:n voi installoida ladonta-alueilla, joissa on kaksi portaalia, 1 CPP-pää ja 1 TwinStar, vain
siihen asetuspaikkaan, joka kuuluu TwinStar:in portaalialueeseen.
X2-automaatille pätee lisäksi:
– Kun käytetään MTC:tä, asetuspaikalle 4 ei voi installoida pipetinvaihtajaa.
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Matrix-Tray-Changer Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
398
6.3.4.1 Mitat
6
Kuva 6.3 - 1 Matrix-Tray-Changer , mitat, kaikki arvot millimetreinä
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Matrix-Tray-Changer
399
6.3.4.2 Käyttölaitteet
6

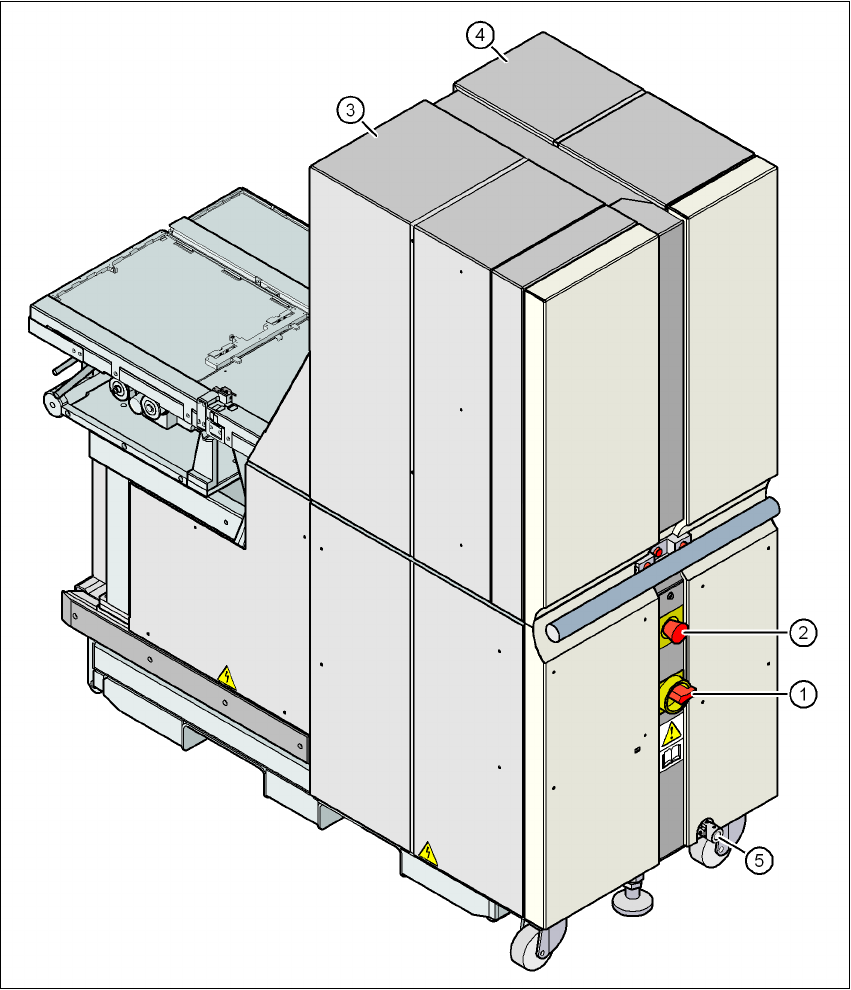

Kuva 6.3 - 2 Matrix-Tray-Changer , takasivu
(1) Pääkytkin
(2) HÄTÄ-SEIS-painike
(3) 1-torni maks. 30 tasomakasiinikannattimen nostettavaksi (60 JEDEC-tarjottimeen saakka)
(4) 2-torni maks. 40 tasomakasiinikannattimen nostettavaksi (40 JEDEC-tarjottimeen saakka)
(5) Matrix-Tray-Changer:in korkeudensäätöveivin asetuskohta
