Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät Alkaen ohjelmistoversiosta SR.70x .xx Painos 01/2011 Käyttöliittymä 307 5.5.3 Kuvakelist a Kuvakelistalla on kytkentäpinnat asemasoftwaren päätoiminnoille. Niill…
Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
Käyttöliittymä Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
306
(Vihreä) Käynnistää esilläolevan näytön asiayhteyteen liittyvän avun. Kaikki näytöllä olevat käyt-
töelimet kuvaillaan lyhyesti
(Punainen) Käynnistää apujärjestelmän, joka esittää sen hetkisen virheen mahdollisen aiheutta-
jan ja korjaustoimenpiteet (katso kohta 5.6.1
, sivu 313).
Avaa dialogi-ikkunan, jossa esitetään virheen aiheuttaja, virheilmoitusteksti ja virheen ilmaantu-
misen päivämäärä ja kellonaika (katso kohta 5.6.1
, sivu 313). Täältä käsin voi myös pyytää apua
sen hetkiseen virheeseen.
Poista statuskentästä sillä hetkellä näytetyn virheen.
5.5.2 Näyttö- ja käsittelyalue
Tällä alueella esitetään kytkinpinnat toimintojen asettamiseen/laukaisemiseen, yleistietoa piirile-
vystä, varustelusta, valmistuserästä ja muita ohjeita.
Animoitujen ja eri väreillä merkittyjen kohteiden avulla esitetään eri toimintoja tai tiloja (esim. la-
donta, asetuspaikka tyhjä jne.).
Näytöllä "Tuotanto" (perusnäyttö) ilmaistaan tiettyjä käyttötiloja (ladonta, virhe jne.).
Tuotannon pysäytys. Käynnissä oleva ladonta pysäytetään.
Tuotannon jatkaminen. Piirilevyjen ladonta käynnistetään tai sitä jatketaan.
Edistymispalkki
Jokaiselle piirilevylle näytetään, kuinka pitkälle ladonta on edistynyt.
Piirilevy tuotannossa
Järjestelmä on ottanut vastaan piirilevyn ja sille ladotaan komponentteja. PL-kuvake esitetään
tummanvihreänä kytkentäpintana.
Piirilevyn tuotanto pysäytetty
Kun tuotanto on pysäytetty, PL-kuvake esitetään punaisena.
Piirilevy pitää tarkastaa
Kun piirilevy on ulostulohihnalla ja käyttäjän pitää tarkastaa piirilevy, PL-kuvake esitetään keltai-
sena.
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Käyttöliittymä
307
5.5.3 Kuvakelista
Kuvakelistalla on kytkentäpinnat asemasoftwaren päätoiminnoille.
Niillä voit vaihtaa käyttöliittymän toisille näytöille ja käyttää niiltä käsin muita toimintoja (katso
kohta 5.5.5
, sivu 310).
5

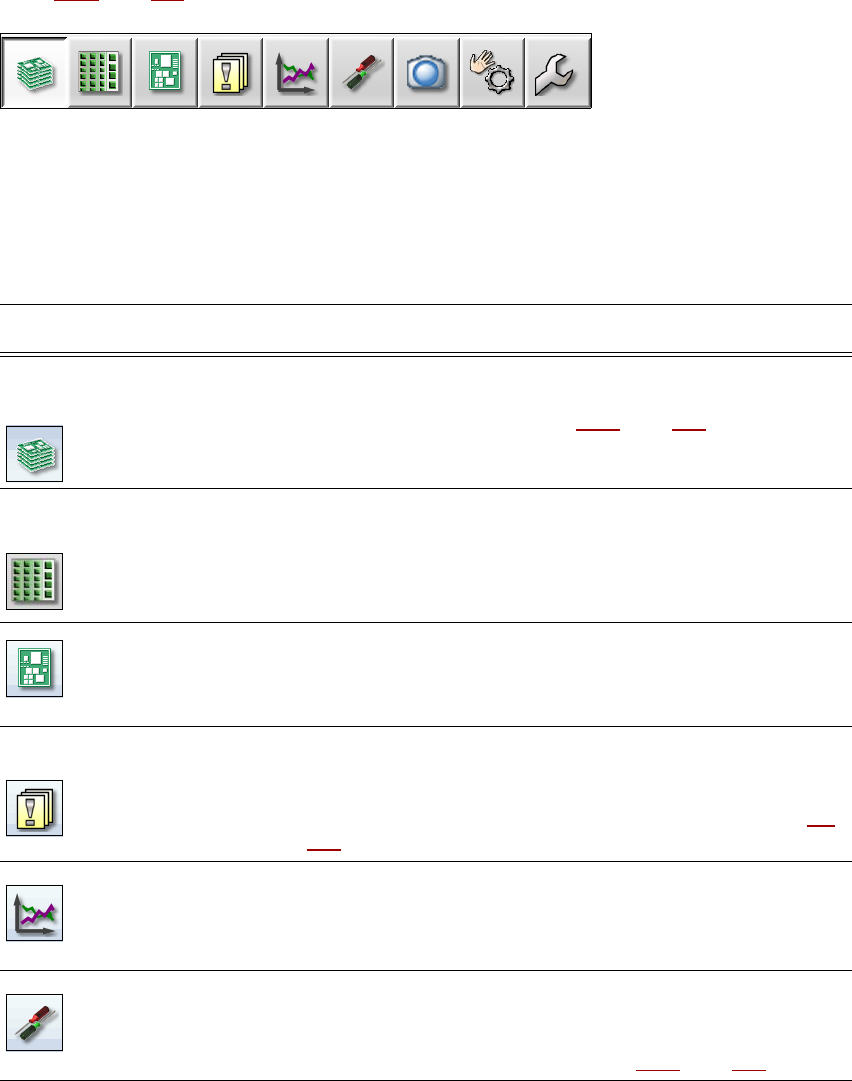

Kuva 5.5 - 2 Kuvakelista
Kytkentäpinnat vaihtelevat konfiguraatiosta ja asetetusta käyttötasosta riippuen. Jotkut näytöt
ovat käytettävissä vain korkeammilla käyttötasoilla.
Seuraavassa taulukossa on kuvattu lyhyesti kytkentäpinnat ja päätoiminnot.
5
Kuvake Näyttö Kuvaus
Basic production
(Tuotanto)
(perusnäyttö)
Koneen statuksen näyttö useimmin suoritetuille tehtäville tuotan-
non aikana.
Tuotantotilojen näyttö, katso kohta 5.5.2
, sivu 306.
Asetuspaikkojen, varustelun nimen, valmistuserän nimen, konfigu-
raatiomuutosten ja lisävarusteiden näyttö.
Kuljettimet, kom-
ponentit ja pipetit
Jokaisen 4:n asetuspaikan varustelun voi kutsua yksitellen
näytölle.
Kuljettimien, komponenttien ja pipettien tarkastus ja varustelu.
Kotelomuotojen ja komponenttitaskumuotojen opetus.
Täyttömäärävalvonnan näyttö.
Piirilevyt Piirilevyn ja ladontapositiolistan näyttö.
Piirilevyn ja komponenttien tarkastus ja asetus.
Merkinnän opetus
Tiedotukset Nykyisiä ja aikaisempia tapahtumia koskevien tiedoitusten näyttö.
Tiedotukset on eritelty niiden tyypin perusteella. Se on kutsuttavis-
sa oleva taulukko, jossa on ratavirheet, kuljetusvirheet, konevir-
heet, yleiset virheet ja ketjutetut virheilmoitukset (katso kohta 5.6
,
sivu 312
).
Tilastotiedot Ladontahehoa, laatua ja poisheitettyä materiaalia koskevien tilas-
totietojen näyttö. Koneen ladontatehon ja piirilevyjen näyttö.
OIS:in (Operator Information System) käynnistys, katso tarkemmat
tiedot OIS:in dokumentaatiosta.
Asetukset Sisältää kaikki asetukset ja optiot.
Käyttötason, käyttöliittymän kielen asetus.
Koneasetusten, käyttäjäasetusten, koneoptioiden ja software-opti-
oiden näyttö ja muuttaminen, katso kohta 5.5.5
, sivu 310.
Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
Käyttöliittymä Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
308
5.5.4 Asemasoftwaren käyttö sen eri näytöillä
Useimmat niistä näytöistä, jotka voi kuvakelistan (katso kohta 5.5.3, sivu 307) avulla kutsua näy-
tölle, on varustettu käyttöliittymän oikeassa reunassa olevalla pystysuoralla lisä-kuvakelistalla,
josta voi kutsua alinäyttöja ja toimintoja.
OHJE
Yksittäisten toimintojen yksityiskohtaisen kuvauksen löydät Online-avusta. 5
Esimerkki:"Kuljettimet, komponentit ja pipetit" -näyttö
Klikkaa kuvakelistan kuvaketta "Kuljettimet, komponentit ja pipetit" .
Näytölle avautuu seuraava näyttö:
Live-kuva ladon-
nan aikana
Yksittäisten kameroiden live-kuvien näyttö.
Vasta käyttötasolta "Advanced production" (Laajennettu tuotanto)
alkaen:
Vision-vedosten näyttö ja tallennus.
Sensorien ja toi-
mintojen tarkas-
tus
Sisältää testausta ja diagnooseja koskevaa informaatiota ja toimin-
tija.
Koneen Start-painikkeen toiminnan asetus
Käytettävissä vasta käyttötasolta "Laajennettu tuotanto" alkaen:
kokonaisreferenssiajo, C&P20A-pään toimintojen testaus.
Yksittäistoiminnat ja ja jatkuvat ajot. Jokaista portaalia ohjataan
erikseen.
Service Service-Tools.
Käytettävissä vasta käyttötasolta "Machine service" (Asiakas) al-
kaen. SIPLACE ladonta-automaatin asetus ja kalibrointi, embed-
ded software -versioiden download:us, kokonaiskoneen kalibrointi
ja konfigurointi.
Kuvake Näyttö Kuvaus
