Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarj a Automaatin asentaminen Alkaen ohjelmi stoversiosta SR.70x.xx Painos 01/2011 234 4.3.4.2 Ulommaisten konejalkojen korkeude n esiasetus 4 Kuva 4.3 - 6 Ulommaisten kon…
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
233
– Virransyötön sivulla olevan välikappaleen aukko osoittaa vastakkaiseen suuntaan piirile-
vyjen kuljetussuunnasta (katso kohta 3 kuvassa 4.3 - 3
, sivu 231).
→ Kiinnitä molemmat välikappaleet neljällä M12x80-kuusiokoloruuvilla (katso kohta 4 kuvassa
4.3 - 4
, sivu 232). Käytä lisäksi ruuvimeisselisarjaa 10 mm avainmitalla.
Piirilevyjen 930 mm ja 950 mm kuljetuskorkeuden asettaminen 4
Piirilevyjen 930 mm ja 950 mm kuljetuskorkeutta varten tarvitaan välikappale.
→ Suuntaa välikappale niin, että 122,5 mm -sivu on suunnattu pystysuoraan ja reikä keskim-
mäistä konejalkaa varten osoittaa alaspäin.
4

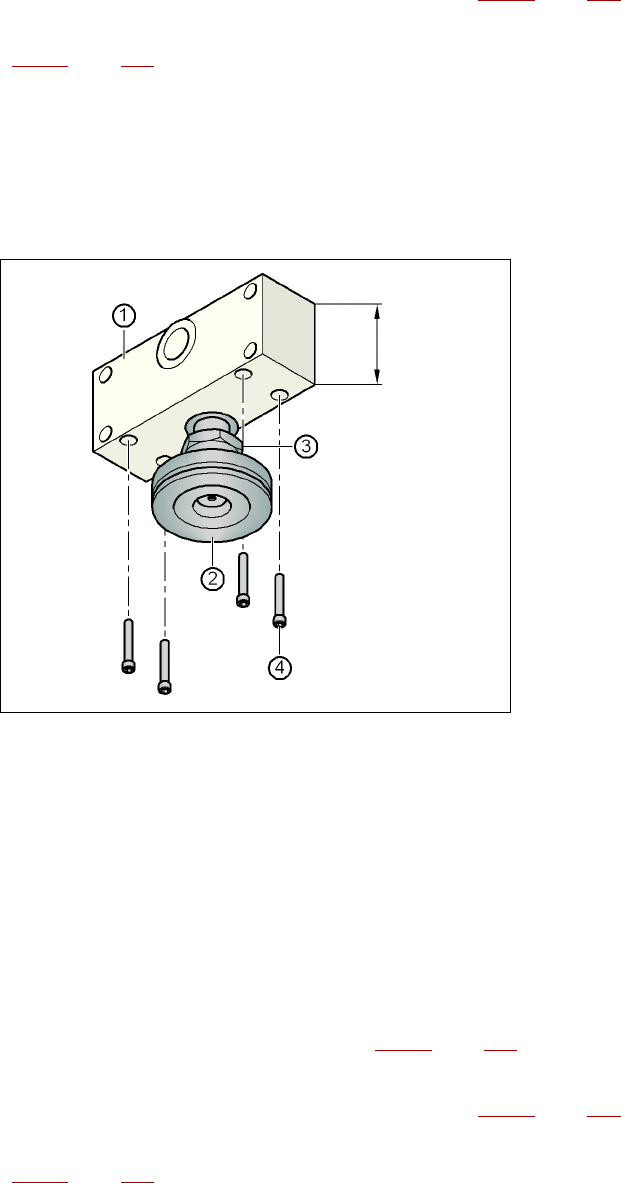

Kuva 4.3 - 5 Välikappaleen paikoitus 930 ja 950 mm kuljetuskorkeuksia varten
4
(1) Välikappaleen korkeus 122,5 mm
(2) Koneen jalka
(3) Vastamutteri M24
(4) Kuusiokoloruuvi M12x80, 4 kappaletta
→ Ruuvaa keskimmäisen konejalan kierrereikään välikappaleen alapinnalla.
→ Suuntaa molemmat välikappaleet seuraavanlaisesti:
– Pneumatiikkapistoyksikön sivulla olevan välikappaleen aukko osoittaa piirilevyjen kulje-
tussuuntaan (katso kohta 4 kuvassa 4.3 - 3
, sivu 231).
– Virransyötön sivulla olevan välikappaleen aukko osoittaa vastakkaiseen suuntaan piirile-
vyjen kuljetussuunnasta (katso kohta 3 kuvassa 4.3 - 3
, sivu 231).
→ Kiinnitä molemmat välikappaleet neljällä M12x80-kuusiokoloruuvilla (katso kohta 4 kuvassa
4.3 - 5
, sivu 233). Käytä lisäksi ruuvimeisselisarjaa 10 mm avainmitalla.
122,5 mm
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
234
4.3.4.2 Ulommaisten konejalkojen korkeuden esiasetus
4
Kuva 4.3 - 6 Ulommaisten konejalkojen korkeuden esiasetus
(1) Konejalka - 2 versiota
(2) Kuusiokoloruuvi, M24x90
(3) Säätöruuvi M24x2x120
VAROITUS 4
Huomio kuusiokoloruuveja avatessa loukkaantumisriskien minimoimiseksi, ettei käsiä tai jalkoja
ole koneen jalkojen alla. Yksi koneen jalka painaa n. 20 kg.
→ Löysää varovasti molemmat kuusiokoloruuvit M24x90 (pos. 2 kuvassa 4.3 - 6
, sivu 234) ruu-
vinväänninsovittimella (avainkoko 19 mm) ja anna ulomman konejalan (pos. 1 kuvassa 4.3 -
6, sivu 234) liukua hitaasti als vastetta vasten.
→ Aseta haluttuun PL-kuljetuskorkeuteen sopiva konejalka sisään.
Ulommaisia konejalkoja on kahta eri versiota: 4
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
235
– ulommainen konejalka PL-kuljetuskorkeudelle 830 mm, pituus 369 mm, artikkeli-nro.
03041008-01 (pos. 1 kuvassa 4.3 - 3
, sivu 231)
– ulommainen konejalka PL-kuljetuskorkeuksille 930 950 900 mm, pituus 439 mm, artik-
keli-nro. 03000890-02 (pos. 2 kuvassa 4.3 - 3
, sivu 231)
→ Suorita esiasetus jokaiselle ulommalle konejalalle.
Konejalan alapinnan ja konerungon alareunan välisellä etäisyydellä tulee olla seuraavat ar-
vot:
→ Säädä säätöruuvia M24x2x120 (pos. 3 kuvassa 4.3 - 6
, sivu 234) 36 mm kiintoavaimella niin,
että saavutat ylläolevasta taulukosta saadun etäisyysarvon kulloisellekin kuljetuskorkeu-
delle..
→ Laske sitten automaattia varovasti alas haarukkatrukilla, kunnes koneen jalat koskettavat ta-
saisesti maata. Toisen henkilön on joka tapauksessa laskutapahtuman aikana valvottava au-
tomaatin vakaata tilaa. Tarvittaessa on ulommaisten konejalkojen lukitusta hieman
löysättävä.
→ Laske automaattia edelleen varovasti alas, kunnes ulommaiset konejalat koskevat korkeus-
säädön säätöruuveja M24x2x120 (pos. 3 kuvassa 4.3 - 6
, sivu 234).
→ Huomioi, että keskimmäiset konejalat (katso piste 2 kuvassa 4.3 - 3
, sivu 231) eivät vielä kos-
keta lattiaan. Tarvittaessa ruuvaa keskimmäisiä konejalkoja vielä hieman sisään automaattiin
tai välikappaleeseen.
OHJE 4
Automaatin lopullisen säädön kuvauksen löydät osassa 4.3.18, sivu 279.
PL:n kuljetuskorkeus Etäisyys konejalan alapinnasta
konerungon alareunaan
830 mm 120 mm
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
