OHJE 6
– Työnnä lukituslevy asentoon "makasiini lukittu".
– Käännä makasiini ennen paikalleen asettamista niin, että keskitintapit (pos. 2 ja 6 kuvassa
6.1 - 18, sivu 372) voivat liukua keskitinreikään ja pitkäreikään.
→ Aseta makasiini painonappikuuliin (pos. 5 kuvassa 6.1 - 18
, sivu 372).
→ Paina makasiinia tasaisesti alas niin, että painonappikuulat napsahtavat samanaikaisesti kaik-
kiin painonappeihin.
6.1.2.10 Asennon tunnistus
Jokaisessa pipetinvaihtajan makasiinissa on kaksi kodistusmerkkiä, yksi sijainnin määrittämiseen
ja yksi kulmasuunna määrittämiseen.
6

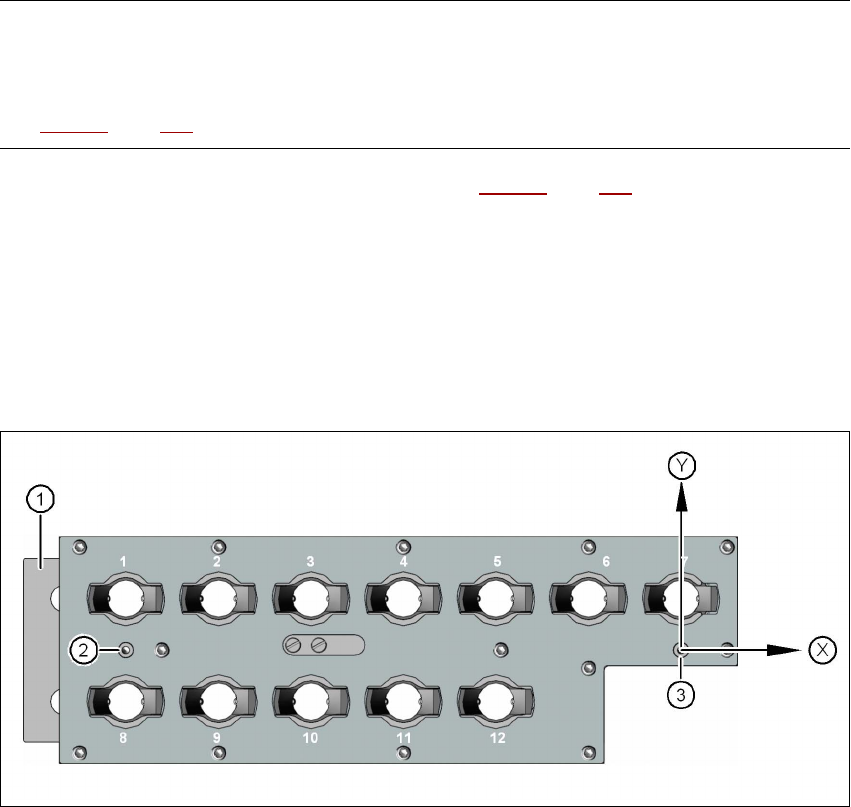

Kuva 6.1 - 19 Pipettimakasiini - kohdistusmerkit sijainnin ja kulmasuunnan määrittämiseen
(1) Lukituslevy asennossa "makasiini auki"
(2) Kohditusmerkki kulmasuunnan määrittämiseen
(3) Kohditusmerkki position määrittämiseen
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
374
6.1.2.11 Pipetinvaihtaja "Rivi 2" SIPLACE MultiStar:ille ja SpeedStar:ille
Artikkeli-nro. 00119742-xx Pipetinvaihtaja 2 CPP, X-sarja
"Rivi 2" pipetinvaihtajan voi asentaa seuraaville asetuspaikoille:
X4-automaatti: Asetuspaikat 1, 2, 3 ja 4 (katso kuva 6.1 - 14
, sivu 367)
X3-automaatti: Asetuspaikat 1, 3 ja 4 (katso kuva 6.1 - 15
, sivu 368)
X2-automaatti: Asetuspaikat 1 ja 3 (katso kuva 6.1 - 16
, sivu 369)
Jälkivarustelupaketti sisältää pipetinvaihtajan lisäksi asennussarjan.
6

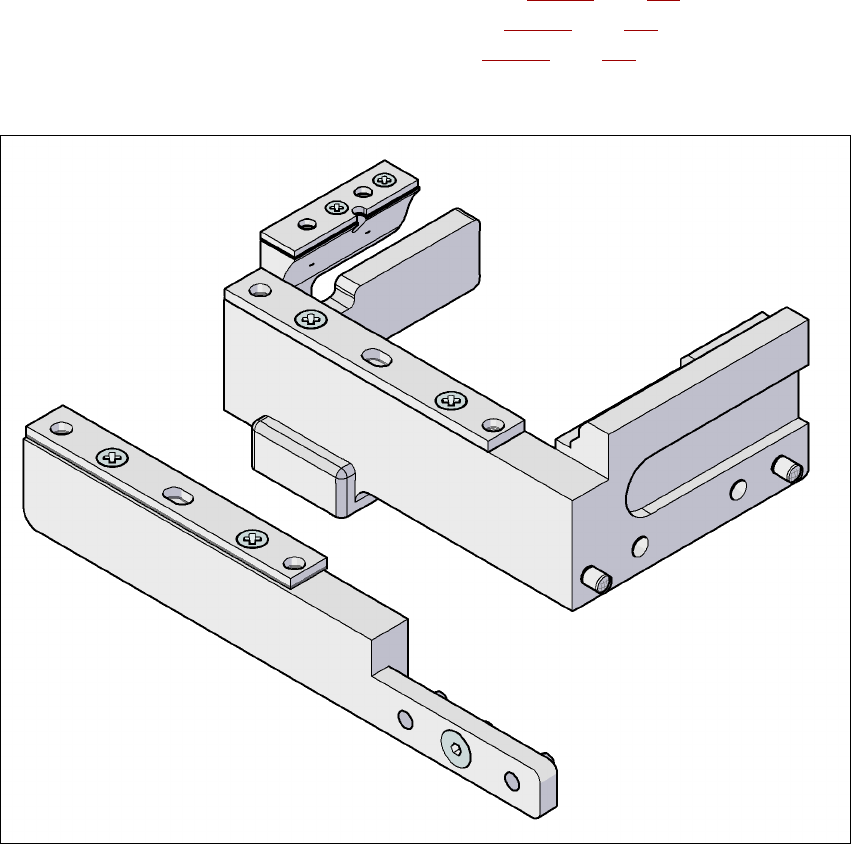

Kuva 6.1 - 20 Asennussarja "Rivi 2" pipetinvaihtajalle
6
6
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja
375
6.1.3 Pipetinvaihtaja SIPLACE TwinStar:ille
Artikkeli-nro. 03005191-xx Makasiini 2 pipetille
Artikkeli-nro. 03001807-xx Makasiini 1 pipetille
6

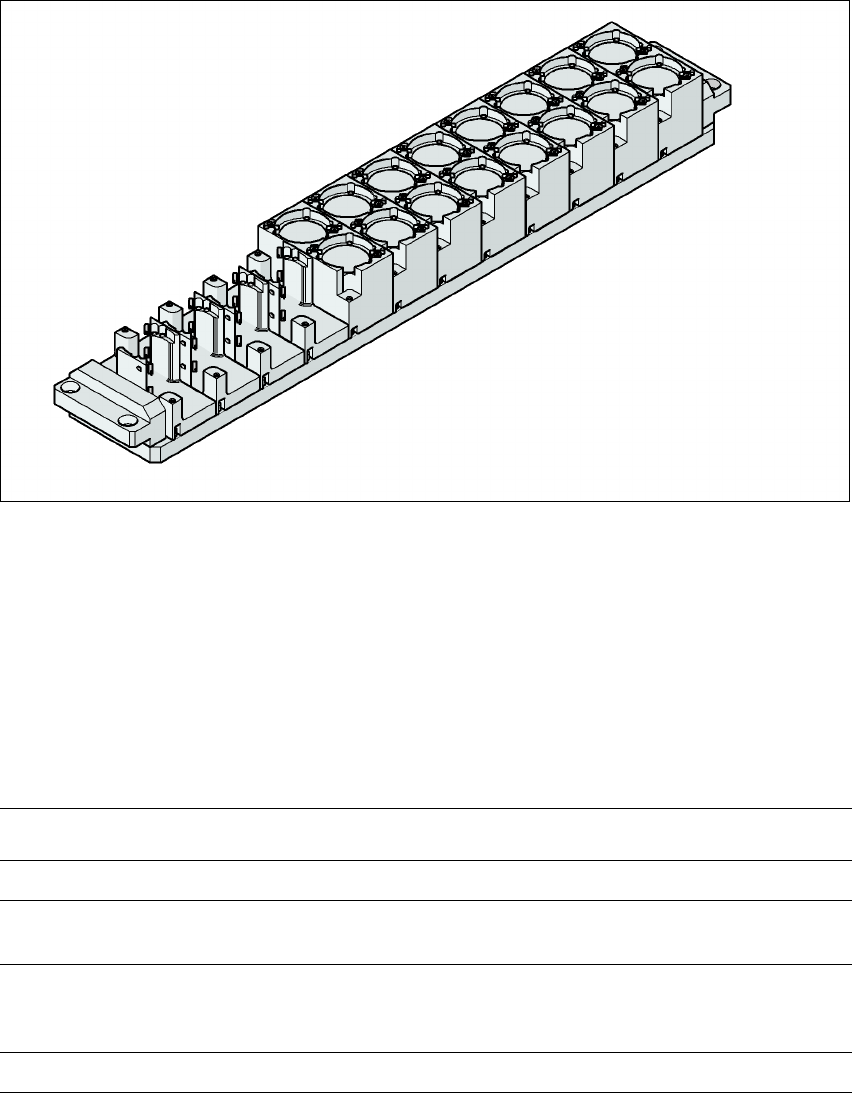

Kuva 6.1 - 21 Pipetinvaihtaja SIPLACE TwinStar:ille
6.1.3.1 Kuvaus
Tämä pipetinvaihtaja voi nostaa enintään 12 pipettimakasiinia. Saatavilla on kahdenlaisia makaa-
siinityyppejä: vakiomakasiineja ja makasiineja erityispipeteillä tai tarraimilla. Makasiinit ovat yhtei-
sellä kannattimella. Ne on keskiöity kulloinkin kahdella sylinterinastalla ja kiinnitetty kahdella
uppokantaruuvilla.
6.1.3.2 Tekniset tiedot
6
6
Pipetinvaihtaja SIPLACE TwinStar:ille
Mitat (Pituus x Leveys x Korkeus) 448 x 68 x 49 mm³
Pipettipaikkojen lukumäärä 16 standardipipetille
4 erityispipetille tai tarraimelle
Pipettityypit 5xx, vakio
4xx adapterin kanssa
9xx adapterin kanssa
Pipetinvaihtoaika n. 2 sek. per pipetti
