Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarj a PL-kuljetinjärjestelmä Alkaen ohjelmi stoversiosta SR.70x.xx Painos 01/2011 152 3 Kuva 3.7 - 4 Kuljetustavat 3.7.2.3 Kuljetust ap a synkroninen Synkronisessa käytöss…

Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot

Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 PL-kuljetinjärjestelmä

151

Kuva 3.7 - 3 Joustava kaksoiskuljetus moodissa "Yksittäiskuljetus"

3.7.2.2 Kuljetustapa asynkroninen

Asynkronisessa käytössä piirilevy ladotaan aina yhdessä kuljetusradassa, kun taas toinen toi-

sessa kuljetusradassa ajetaan ladontapaikkaan. Täten säästetään täysi kuljetusaika, mikä johtaa

erityisesti pienitahtiaikaisilla piirilevyillä huomattavaan tehon nousuun.

Jos kone on varustettu tehtävätiedoilla (ajo-ohjelma, varustelu), kuljetetaan jokaisella ladontakäy-

tön hetkellä tulonauhoilla olevat piirilevyt kulloisellekin ladontahihnalle (vapaan ladontahihnan yh-

teydessä). Ladonta alkaa heti, kun yksi PL on kuljetettu kulloiseenkin ladontahihnaan. Piirilevyt

ladotaan peräkkäin.

Jos ladonta keskeytyy, niin kuljetusliitäntä estyy ja piirilevyt, jotka ovat sillä hetkellä ladontahih-

noilla, ladotaan valmiiksi.

Kuljetusliitäntä suljetaan tai vapautetaan samanaikaisesti molemmilta kuljetusradoilta.

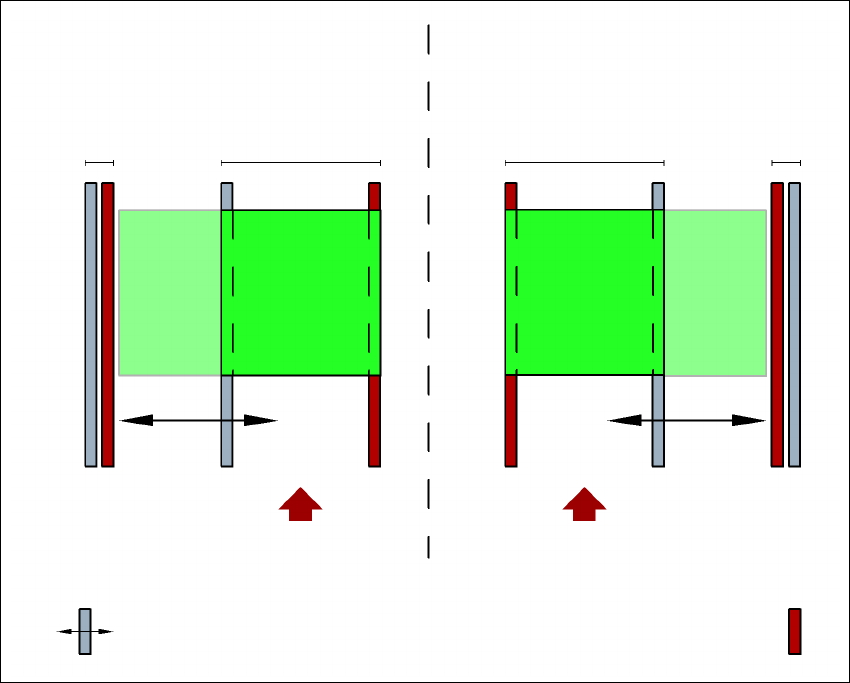

Kaksoiskuljetus laajennetulla kuljetusradalla 2

(kiinteä kuljetinreuna vasemmalla)

Kuljetusrata 2 pois

käytöstä

Kuljetusrata 1 Kuljetusrata 2 Kuljetusrata 1 pois

käytöstä

Piirilevyn kuljetussuunta Piirilevyn kuljetussuunta

Kiinteät kuljetinreunat

Kaksoiskuljetus laajennetulla kuljetusradalla 1

(kiinteä kuljetusreuna oikealla)

Liikkuvat kuljetinreunat

Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja

PL-kuljetinjärjestelmä Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011

152

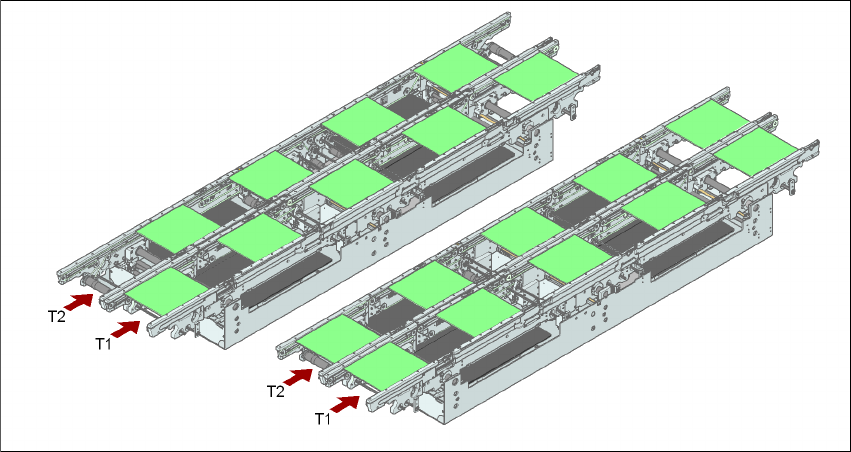

Kuva 3.7 - 4 Kuljetustavat

3.7.2.3 Kuljetustapa synkroninen

Synkronisessa käytössä siirretään kaksi saman kokoista piirilevyä samaikaisesti ladonta-ase-

maan. Ne täytyy työstää yhteisenä ajo-ohjelmana.

Täten mahdollistetaan piirilevyn ladonta ylä- ja alapuolelta linjassa. Piirilevykuljetuksen ottama

aika vähenee, koska samanaikaisesti kuljetetaan aina kahta piirilevyä. Lisäksi saavutetaan pipet-

tikonfiguraation parempi käyttöaste.

Kuljetusradoilla 1 ja 2 olevia piirilevyjä liikutetaan kuljetusväleillä synkronisesti (eli kuljetushihnat

ovat riippumattomia toisistaan, mutta ohjataan synkronisesti). Ladontasisältö kuljetusradoille 1 ja

2 täytyy organisoida kahdella yksittäiskytkennällä yhdessä ajo-ohjelmassa. (Katso käyttöohje

SIPLACE Pro).

Jos vain yksi kuljetusrata ladontakäytön alussa on varattu, tunnistetaan tämän kuljetusmatkan yk-

sittäiskytkentä "ei ladottavaksi".

PL-kaksoiskuljetuksen synkronisen käytön yhteydessä valinnainen "PL-tiedonvälitys" (Whispe-

ring Down The Line) lopettaa toimintansa. Valinnainen "Globaler Inkpunkt" ei ole sallittu.

3.7.2.4 I-Placement (vain SIPLACE X4I)

SIPLACE X4I :lle on synkronisen ja asynkronisen kuljetusmoodin rinnalle kehitetty ladontakon-

septi "I-Placement". Tällöin yhden ladonta-alueen molemmat ladontapäät toimivat samanaikai-

sesti ja latovat toisistaan täysin riippumattomasti yhtä "omaa" piirilevyään. Normaalisti

ladontapäät toimivat vuorotellen: kun yhdellä ladonta-alueella toinen ladontapää latoo kom-

ponentteja piirilevylle, noutaa toinen ladontapää komponentteja syöttömoduuleilta. "I-Placement"

poistaa nämä ladontapäiden odotusajat, mikä johtaa ladontatehon paranemiseen.

Kuljetustapa synkroninenKuljetustapa asynkroninen

Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot

Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 PL-kuljetinjärjestelmä

153

3.7.3 Ohjaus ja leveydensäätö

3.7.3.1 Ohjaus yksittäistoimintovalikkoa käyttäen

Tietoa PL-kuljetusjärjestelmän ohjauksesta ja yksittäistoimintovalikosta saat Online-ohjeista.

3.7.3.2 Automaattinen leveydenasetus

Kuljetushihnat asetetaan komennon saamisen jälkeenn asetusleveyteen. Kaksoiskuljettimien yh-

teydessä erilaiset leveydet ovat mahdollisia.

Yksityiskohtaista tietoa kuljetinrataleveyksien muuttamisesta saat online-avusta.

3.7.4 Tekniset tiedot

3.7.4.1 PL-yksittäiskuljetuksen tekniset tiedot - SIPLACE X4I

Kiinteä kuljetinsivu Oikea tai vasen

Piirilevyformaatit (pituus x leveys)

Vakio 50 x 50 mm² - 380 x 535 mm²

pL-paksuus (vakio) 0,3 mm 4,5 mm ± mm saakka

(vahvempi PL kysyttäessä)

Piirilevyn kuperuus Katso luku 3.7.8

, sivu 159

PL-paino maks. 3 kg

Vapaa tila PL-alapuolella (vakio) 25 mm ± 0,2 mm

Komponentin vapaa ohjausreuna min 3,1 mm

PL-vaihtoaika < 2,5 s

PL-paikoitustarkkuus ± 0,5 mm

PL-kuljetuskorkeus 830 mm ± 15 mm (optio)

900 mm ± 15 mm (optio)

930 mm ± 15 mm (vakio)

950 mm ± 15 mm (SMEMA-optio)

Sarjaliikenteen tyyppi SMEMA / Siemens

Huonomerkintunnistus Vakio

Automaattinen leveydenasetus Vakio

a) Kun piirilevyn leveydet ovat > 450 mm, huomioi, että myös periferiamoduulit pystyvät käsittelemään niitä.

b) Optio.
