Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarj a Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen Al kaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 284 4.4.1 V aroitusohjeet V AROITUS 4 V a in ASM Assembly …
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen
283
4.4 Komponenttivaunun sovittaminen PL-kuljetuskor-
keuteen
X-syöttömoduulien komponenttivaunu voidaan muutamin liikkein säätää seuraaville piirilevyn kul-
jetuskorkeuksille:
830 mm ± 15 mm
900 mm ± 15 mm
930 mm ± 15 mm (vakiokorkeus)
950 mm ± 15 mm (SMEMA-korkeus) 4
4

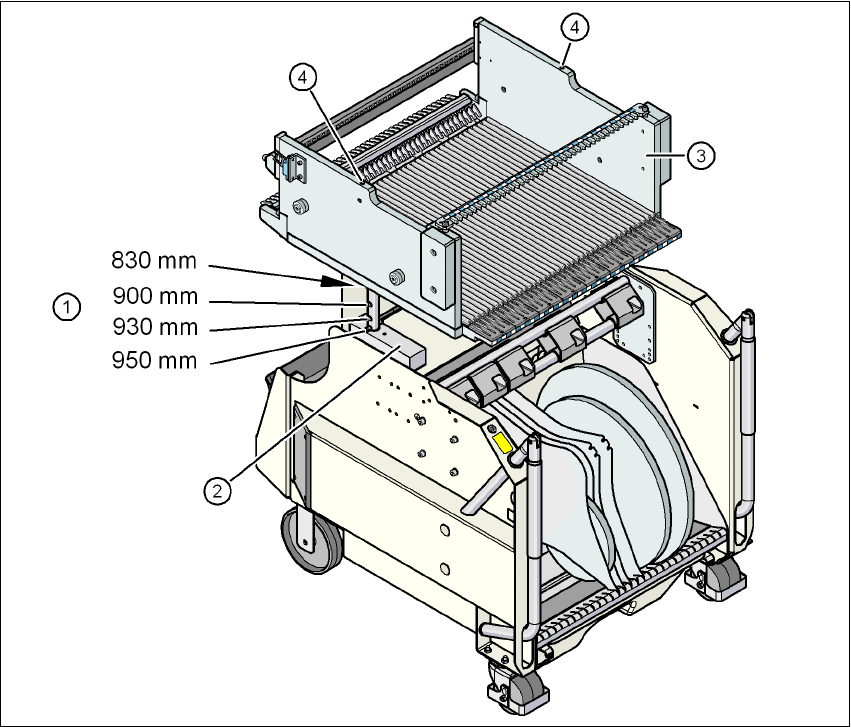

Kuva 4.4 - 1 Komponenttivaunu (SIPLACE X-sarja) 950 mm:n PL-kuljetuskorkeudella
(1) Reiät PL-kuljetuskorkeuksia varten 900, 930 ja 950 mm ohjauspylväissä.
830 mm kuljetuskorkeudella komponenttipöytä lepää palkin (2) päällä.
(2) Palkki
(3) Komponenttipöytä
(4) M8-reiät asennusapukannattimen kiinnittämiseen
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
284
4.4.1 Varoitusohjeet
VAROITUS 4
Vain ASM Assembly Systems-yrityksen teknikot tai pätevät henkilöt voivat muuttaa komponentti-
vaunun korkeutta.
→ Ota lisäksi huomioon voimassa olevat turvallisuustoimenpidemääräykset.
→ Poista kaikki syöttömoduulit komponenttipöydältä, silloin kun muutat komponenttipöydän kor-
keutta.
4.4.2 Työkalut ja apuvälineet
Komponenttivaunun korkeuden asettamiseen tarvitaan seuraavanlaisia työkaluja ja apuvälineitä:
– Vasara
– Läpilyöntipuikko, 8 mm
– Asennusapukannatin (artikkeli-nro. 03015976-xx)
– Nostolaitteisto komponenttivaunun pöydän nostamiseksi, kantovoima vähintään 80 kg
4.4.3 Komponenttivaunun korkeuden muuttaminen
VAROITUS 4
→ Poista kaikki syöttömoduulit komponenttipöydältä.
→ Kiinnitä korkeuden muuttamiseen tarvittava asennusapukannatin komponenttipöytään. Se
estää komponenttipöydän muodonmuutokset, silloin kun pöytää nostetaan tai lasketaan.
→ Kiinnitä asennusapukannatin (pos. 1 kuvassa 4.4 - 2
, sivu 285) molemmilla M8 x 50 kuusio-
koloruuveilla (pos. 3 kuvassa 4.4 - 2
, sivu 285) komponenttipöytään (pos. 4 kuva 4.4 - 2, sivu
285
).
→ Aseta nostolaitteen koukku nostosilmukkaan (pos. 2 kuvassa 4.4 - 2
, sivu 285).
→ Nosta komponenttivaunun pöytää hieman ylös, kunnes spiraalipuikot ovat vapaina (Pos. 6
kuvassa 4.4 - 2
, sivu 285).
→ Lyö läpilyöntipuikolla spiraalipuikot kummallakin sivulla varovasti ulos.
→ Aseta kierrekiinnitysnastat halutun PL-kuljetuskorkeuden porauksiin (katso kuva 4.4 - 1
, sivu
283
).
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Komponenttivaunun sovittaminen PL-kuljetuskorkeuteen
285
→ Laske komponenttivaunun pöytää hitaasti alas, kunnes kierrekiinnitysnastat ovat tukipölkyis-
sä (Pos. 5 kuvassa 4.4 - 2
).
→ Poista asennusapukannatin.
4
Kuva 4.4 - 2 Kiinnitä asennusapukannatin SIPLACE X komponenttivaunun komponenttipöytään
(1) Asennusapukannatin
(2) Nostosilmukka
(3) Kuusiokoloruuvi DIN 912, M8 x 50, 2 kappaletta
(4) M8-kierrereikä komponenttipöydässä, 2x
(5) Tukipalkki, 2 kappaletta
(6) Spiraalipuikko, DIN 7343, 8 x 40 - St, 2 kappaletta
