Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja Hälytystiedot ja Online-apu Alka en ohjel mistoversiosta SR.70x.xx P ainos 01/2011 312 5.6 Hälytystiedot ja Online-apu Jos ladonta-automaatissa esiintyy hälytyks…
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Käyttöliittymä
311
5.5.6 Sovellusorientoitunut käyttö värillisten merkintöjen avulla
Käyttöliittymässä voi korostaa kuvakkeita, kytkentäpintoja ja näyttöjä eri väreillä. Näet heti erilai-
sista värillisistä korostuksista, milloin tarvitaan esim. käyttäjän toimenpidettä tai onko esillä varoi-
tuksia.
Asemasoftwaressa käytetään seuraavia värimerkintöjä:
5
Käyttäjä-
asetukset
Käyttötason asetus (katso kohta 5.3.3, sivu 300).
Kielen asetus. Vakiona valittavissa on "Saksa" tai "Englanti". Käy-
tettävissä on Kieli-CD lisäkielien asentamista varten.
Muita optioita voi asettaa käyttötasolta "Laajennettu tuotanto" alka-
en.
Koneoptiot Käyttötasolla "Tuotanto" et voi muuttaa optioita.
Koneoptioiden konfigurointi.
Softwareoptiot Vain käyttötasoille "Service Asiakas" tai "Service SIPLACE".Täällä
voi aktivoida erilaisa testaustoimintoja.
Yleiskuva yhteyk-
sistä ulkoisiin jär-
jestelmiin
Yleiskuvaus kaikista yhteyksistä ulkoisiin järjestelmiin (esim. OIS,
SetupCenter). Yhteyden statuksen ja varatun muistilan näyttö tai
yhteyden järjestelmään poisto.
Kuvake Asetukset Kuvaus
Väri Tila Merkitys
Punainen Hälytys Tarvitaan käyttäjän toimenpide.Vain näytössä "Kuljettimet,
komponentit ja pipetit".
Oranssi VAROITUS Ohje on valmiina käyttäjälle.
Käyttäjän toimenpidettä ei välittömästi tarvita.Vain näytössä
"Kuljettimet, komponentit ja pipetit".
Vihreä Toiminnassa Kone on kuvakkeen tai kytkentäpinnan hallinnassa ja tilanne
on OK.Vain näytöissä "Tuotanto", "Kuljettimet, komponentit ja
pipetit", "Piirilevy", "Sensorien ja toimintijen tarkastus" ja "Ser-
vice".
Vilkkuva
vihreä
Odotetaan piirile-
vyä
Korvaa tilan "Busy", jos kone on tuotantokäytössä valmiina,
mutta ei tuota, koska piirilevyä ei ole käytettävissä.
Aseta piirilevy koneeseen.Vain näytössä "Basic production"
(Tuotanto).
Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
Hälytystiedot ja Online-apu Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
312
5.6 Hälytystiedot ja Online-apu
Jos ladonta-automaatissa esiintyy hälytyksiä toiminnan aikana, käyttölliittymän statuskentässä
hälytysilmoitus näytetään punaisena. Kuvake Hälytystieto on nyt aktiivinen.
Punaisella korostettu kytkentäpinta kuvakelistalla ilmaisee, että käyttäjän toimenpidettä tarvitaan.
5

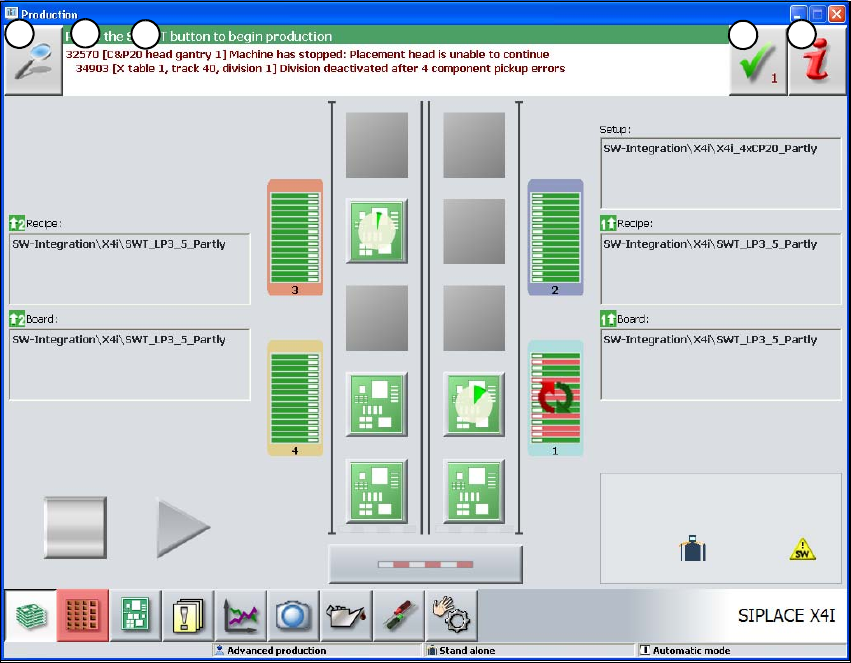

Kuva 5.6 - 1 Hälytysilmoitus näytöllä "Tuotanto" (esimerkissä SIPLACE X4I)
(1) Hälytysnumero
(2) Hälytysilmoitus: hälytystä koskeva lyhyt kuvaus
(3) Kuvake "Yksityiskohdat": yksityiskohtaisten tietojen kutsumiseksi näytölle (esim. virheen
aiheuttaja, tapahtuman kellonaika)
(4) Kuvake "Hälytyksen kuittaus": hälytysnäytön poistamiseksi
(5) Kuvake "Hälytystieto": avun kutsumiseksi näytöllä olevaan hälytykseen
1
2
3
4
5
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Hälytystiedot ja Online-apu
313
5.6.1 Nykyistä hälytystä koskevien tietojen näyttö
Saadaksesi nykyistä hälytystä koskevat tiedot, käynnistä kuvaketta klikkaamalla asematie-
tokoneen Apujärjesjestelmä. Näytölle avautuu Apujärjestelmän pääikkuna hälytystietoi-
neen.Tiedot koskevat sitä näytöllä sillä hetkellä olevaa hälytystä, josta apu käynnistettiin.
Kun hälytyksen aiheuttanut vika on korjattu ja kone on automaattisesti havainnut korjauksen, hä-
lytys poistetaan automaattisesti statuskentästä.
Jos korjausta ei tunnisteta automaattisessti, hälytyksen voi poistaa statuskentästä manuaalisesti.
Tee se klikkaamalla kuvaketta Häiriöilmoitus poistuu statuskentästä.
5.6.2 Valittua hälytystä koskevien tietojen näyttö
Klikkaa kuvakelistan kytkentäpintaa (1).Kaikki tapahtuneet hälytykset listataan.
Klikkaa kytkentäpintaa "Ilmoitusten tallennusten näyttö" (2).
Klikkaa hälytyslistan valikkopuun haluttua riviä (3), avataksesi yksityiskohtaiset hälytysilmoi-
tukset.
. 5

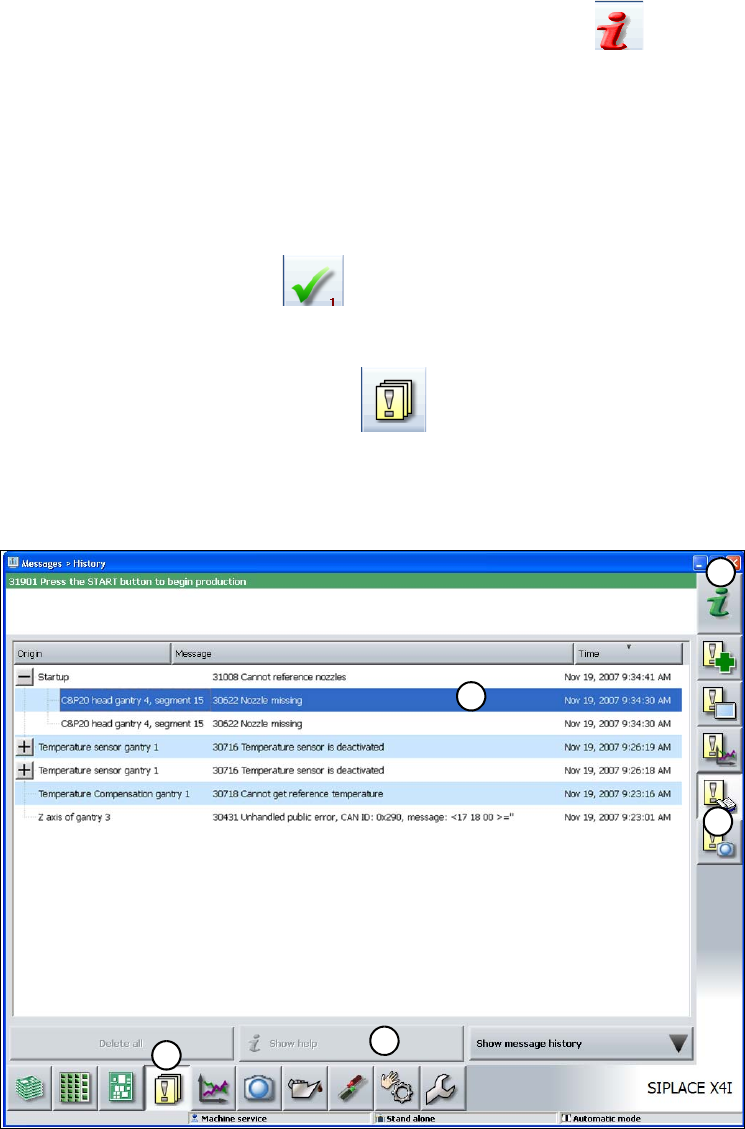

Kuva 5.6 - 2 Esimerkki: Hälytyslista (esimerkissä SIPLACE X4I)
1
2
3
4
5
