Asemalaajennukset Käyttöohje SIPLACE X-sarj a Läpikuljetus Alkaen ohjelmistover siosta SR.70x.xx Painos 01/2011 422 6.15 Läpikuljetus Artikkeli-nro. 001 19707-xx Läpikuljetus, X-sarja Tämän option avulla on mahdollis ta …
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Vakuumipumppu
421
6.14 Vakuumipumppu
Artikkeli-nro. 00119786-xx Vakuumipumppu, asennussarja X2, X3, X4-automaateille
Artikkeli-nro. 00119787-xx Vakuumipumppu, X-sarja
Artikkeli-nro. 00119797-xx Vakuumipumppu, asennussarja X4I-automaateille
6.14.1 Vakuumipumpun turvaohjeet
VAROITUS 6
Vakuumipumppu on suojattava erikseen.
Huomioi vakuumipumppu verkkoon kytkettäessä, että vakion verkkoliitäntäkaapelin lisäksi
tarvitaan maadoitusjohto. Asiakkaan sähköverkossa on oltava tähän tarkoitukseen sopiva
maadoituskisko.
Noudata mukana toimitetun käyttöohjeen turvaohjeita.
6.14.2 Kuvaus
Jokaisella Collect&Place-päällä on oma vakuumintuottaja, joka syöttää pito- ja ladontapiiriin tar-
vittavan vakuumin. Ladontapäiden vakuumintuottavat toimivat venturi-periaatteella. Liittämällä
vakuumipumppu SpeedStar (C&P20) -ladontapäähän paineilman kulutusta voi huomattavasti pie-
nentää. Juoksevat käyttökustannukset alenevat energiakustannusten suuruuden mukaan
Automaatin
tyyppi
Ladontapään
konfiguraatio
Paineilman kulutus
a
ilman vakuumipumppua
Paineilman kulutus
a
vakuumipumpun
kanssa
b
SIPLACE X4I
SIPLACE X4
C&P20/C&P20/C&P20/C&P20 960 Nl/min 220 Nl/min
C&P20/C&P20/CPP/CPP 720 Nl/min 350 Nl/min
SIPLACE X4 C&P20/C&P20/CPP/TH 700 Nl/min 330 Nl/min
C&P20/C&P20/TH/TH 680 Nl/min 310 Nl/min
SIPLACE X3 C&P20/C&P20/C&P20/ 720 Nl/min 165 Nl/min
C&P20/C&P20/CPP 600 Nl/min 230 Nl/min
C&P20/C&P20/TH 580 Nl/min 210 Nl/min
SIPLACE X2 C&P20/C&P20/ 480 Nl/min 110 Nl/min
C&P20/CPP 360 Nl/min 175 Nl/min
C&P20/TH 340 Nl/min 155 Nl/min
a) Ilmakehän normaaliolosuhteissa 20°C ja 1013 hPa
b) Vakuumipumppu vain C&P20-päälle
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Läpikuljetus Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
422
6.15 Läpikuljetus
Artikkeli-nro. 00119707-xx Läpikuljetus, X-sarja
Tämän option avulla on mahdollista käynnistää ja pysyttää PL-kuljettimien kuljetushihnat ilman
ohjaustietokonetta.
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Vision Teach Station
423
6.16 Vision Teach Station
Artikkeli-nro. 00119788-xx Vision Teach Station
6

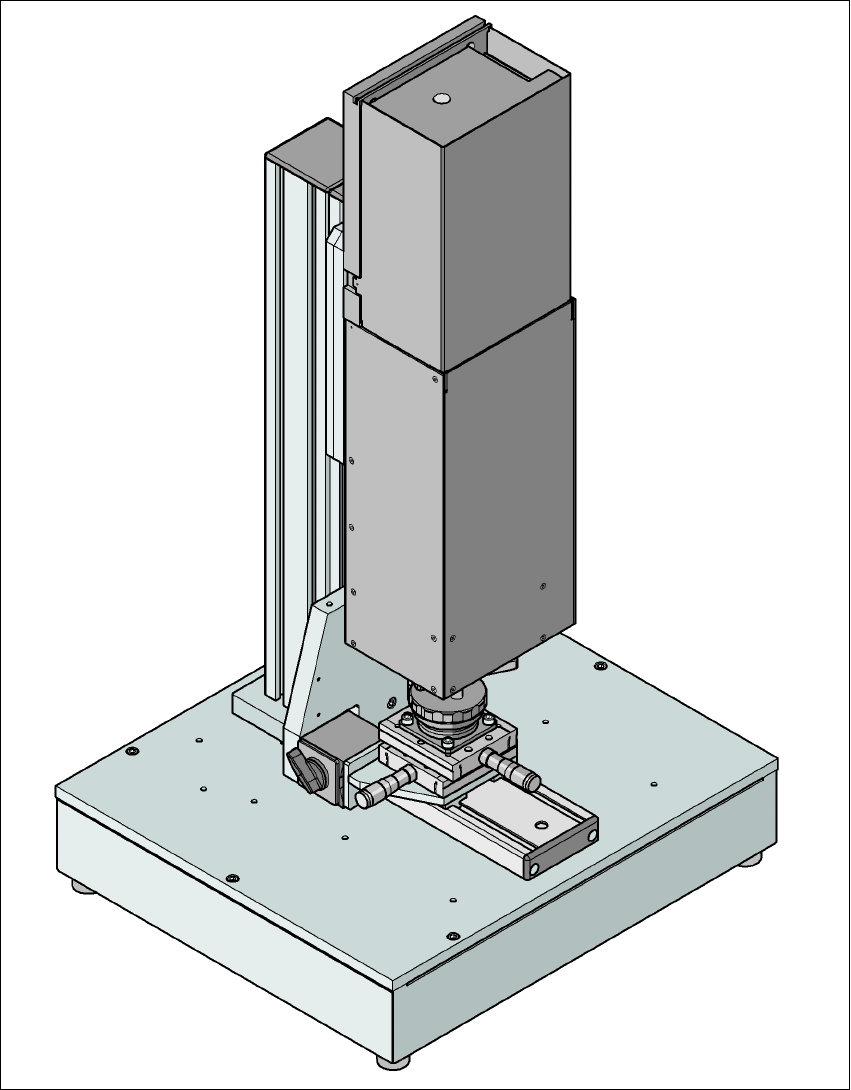

Kuva 6.16 - 1 Vision Teach Station varustetuna komponenttikameralla, tyyppi 33
