Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
376
6.1.3.3 TwinStar:in pipetinvaihtajajien sijainti X4-automaatissa
Seuraaville asetuspaikoille voi TwinStar:ille asentaa kulloinkin yhden pipetinvaihtajan:
Pipetinvaihtaja 1 asetuspaikka 3: 12 makasiiniä
Pipetinvaihtaja 2 asetuspaikka 2: 10 makasiiniä
Kokonaiskapasiteetti on tällöin 2 pipetinvaihtajaa, joissa 22 makasiiniä ja yhteensä 44 pipettipaik-
kaa.
6

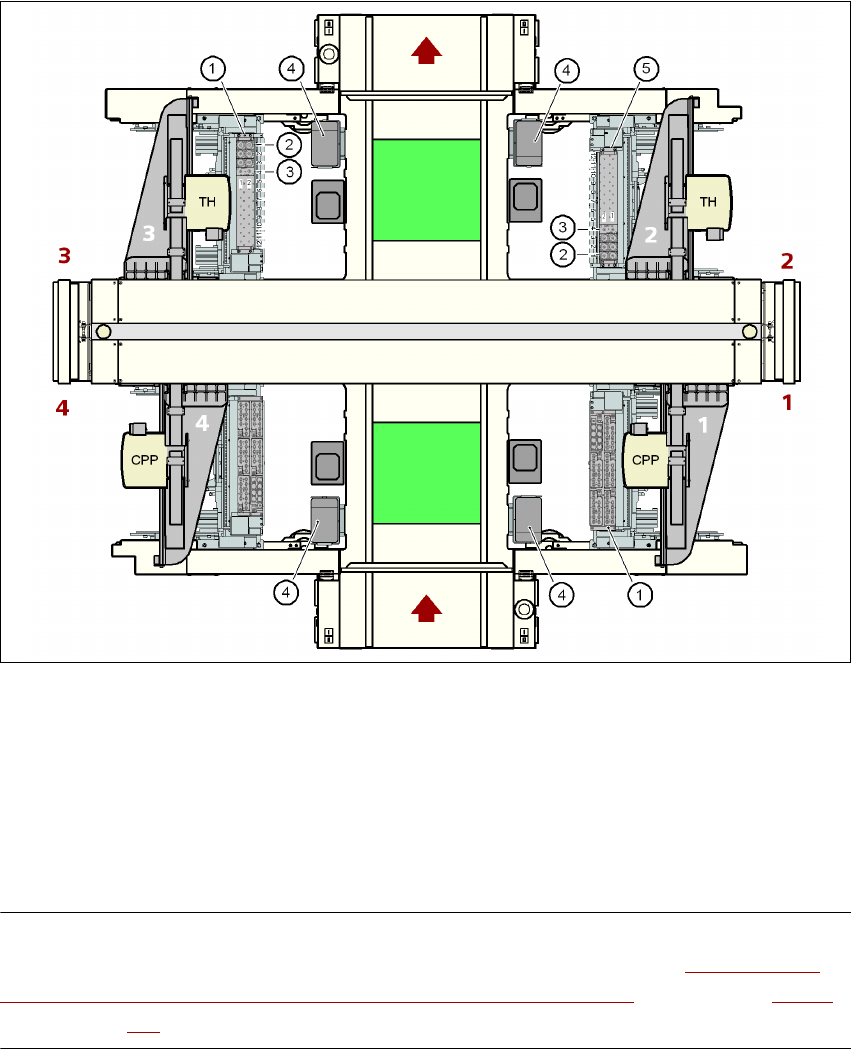

Kuva 6.1 - 22 TwinStar:in pipetinvaihtajajien sijainti X4-automaatissa
(1) Pipetinvaihtaja 1
(2) Vakiomakasiini
(3) Makasiini erityispipeteille ja tarraimille
(4) Komponenttien poisheittosäiliö
(5) Pipetinvaihtaja 2
OHJE 6
Jos asetuspaikalle 2 tai 4 on asennettu MTC, paikka on varustettava optiolla "Pipetinvaihtaja
TwinStar:ille, kun ladonta-alueella on 2 portaalia ja telakoituna on MTC" (katso kohtaa 6.1.3.7,
alkaen sivulta 380).
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja
377
6.1.3.4 TwinStar:in pipetinvaihtajajien sijainti X3-automaatissa
Seuraaville asetuspaikoille voi TwinStar:ille asentaa kulloinkin yhden pipetinvaihtajan:
Pipetinvaihtaja 1 asetuspaikka 3 (pos. 1 kuvassa 6.1 - 23
): 12 makasiiniä
Pipetinvaihtaja 2 asetuspaikoilla 2 ja 4 (pos. 5 kuvassa 6.1 - 23
):
Kokonaiskapasiteetti on tällöin 3 pipetinvaihtajaa, joissa on 32 makasiiniä ja 64 pipettipaikkaa.
6

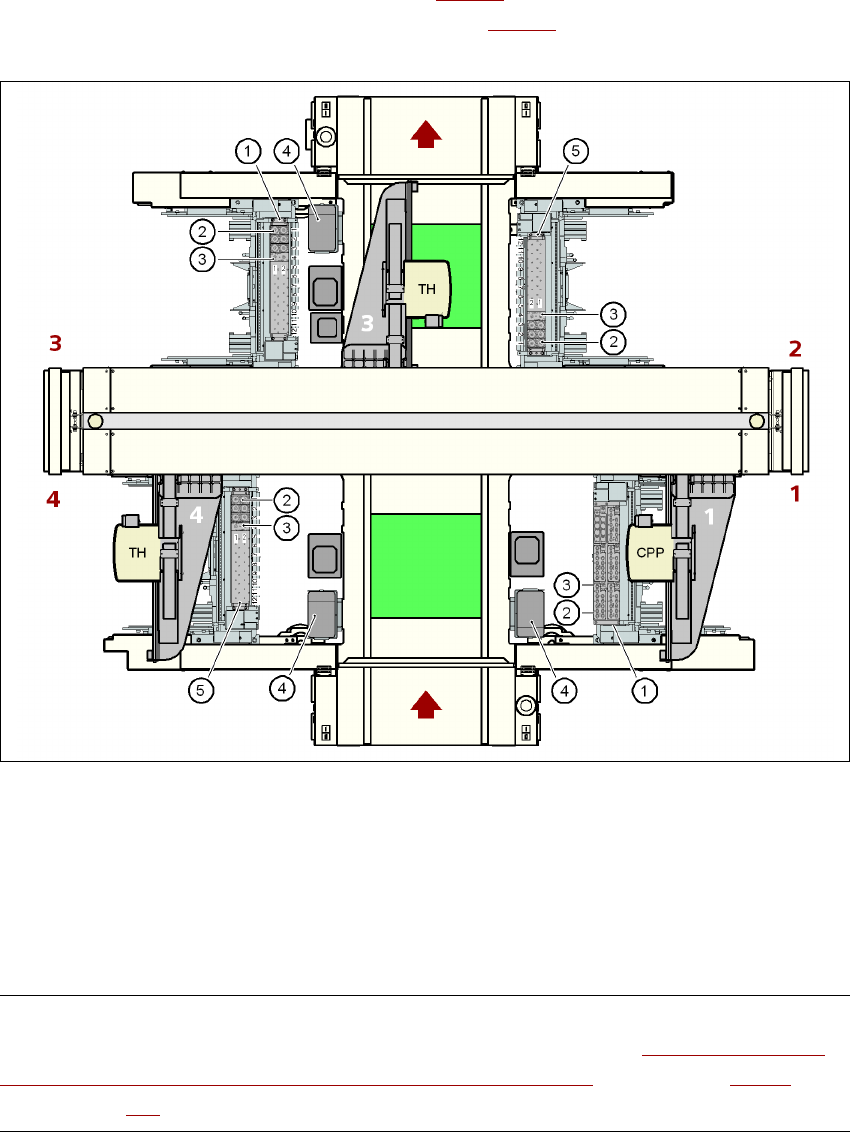

Kuva 6.1 - 23 TwinStar:in pipetinvaihtajajien sijainti X3-automaatissa
(1) Pipetinvaihtaja 1 (TH)
(2) Vakiomakasiini
(3) Makasiini erityispipeteille ja tarraimille
(4) Komponenttien poisheittosäiliö
(5) Pipetinvaihtaja 2 (TH)
OHJE 6
Jos asetuspaikalle 4 on asennettu MTC, paikka on varustettava optiolla "Pipetinvaihtaja Twin-
Star:ille, kun ladonta-alueella on 2 portaalia ja telakoituna on MTC" (katso kohtaa 6.1.3.7,
alkaen sivulta 380).
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
378
6.1.3.5 TwinStar:in pipetinvaihtajajien sijainti X2-automaatissa
Asetuspaikoille 1 - 4 voidaan asentaa TwinStar:ille kulloinkin yksi pipetinvaihtaja:
pipetinvaihtaja 1 asetuspaikat 1 ja 3 (pos. 1, kuva. 6.1 - 24
) kumpikin 12 makasiinia
pipetinvaihtaja 2 asetuspaikat 2 ja 4 (pos. 5, kuva. 6.1 - 24
) kumpikin 10 makasiinia
Kokonaiskapasiteetti on tällöin 4 pipetinvaihtajaa, joissa on 44 makasiiniä ja 88 pipettipaikkaa.
6
Kuva 6.1 - 24 TwinStar:in pipetinvaihtajajien sijainti X2-automaatissa
(1) Pipetinvaihtaja 1 (TH)
(2) Vakiomakasiini
(3) Makasiini erityispipeteille ja tarraimille
(4) Komponenttien poisheittosäiliö
(5) Pipetinvaihtaja 2 (TH)
OHJE 6
Jos asetuspaikkaan 4 on asennettu MTC, paikkaa ei voi varustaa pipetinvaihtajalla.
