Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarj a Automaatin asentaminen Alkaen ohjelmi stoversiosta SR.70x.xx Painos 01/2011 238 → Irrota kaapelis uojukset (pos. 3 ja 5 kuvassa 4.3 - 7 , sivu 237 ) lähtökulje tuks…
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
237
4.3.6 Lähtökuljetuksen asentaminen
4.3.6.1 Työkalut
– Pistoavain, DIN 911, sarja
– Ristipäämeisseli, koko 1
4.3.6.2 Asennus
4
Kuva 4.3 - 7 Lähtökuljetus - kaksoiskuljetus
(1) Reunalevy, lähtökuljetus
(2) Reunalevy, työstökuljetus 2
(3) Kaapelisuoja 20 x 200
(4) Upporuuvi, ISO 7046, M3x6, 2 kappaletta kaapelisuojaa kohden
(5) Kaapelisuoja 20 x 310
(6) Lieriöruuvi DIN 912, M3x5, 1 kappale kaapelisuojaa kohden
(7) Lieriöruuvi DIN 912, M6x16, ja aluslevy, 4 kappaletta reunalevyä kohden
(8) Ohjaus kuusikanta-akseli
(9) Kuusikulma-akseli (yksittäiskuljetus: yksi, kaksoiskuljetus: kaksi)
(10) Käyttöyksikkö
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
238
→ Irrota kaapelisuojukset (pos. 3 ja 5 kuvassa 4.3 - 7, sivu 237) lähtökuljetuksen poskilevyistä
(pos. 1 kuvassa 4.3 - 7
, sivu 237).
→ Aseta reunalevy (pos. 1 kuvassa 4.3 - 7
, sivu 237) varovasti työstökuljetuksen reunalevyyn
(pos. 2 kuvassa 4.3 - 7
, sivu 237).
VAROVASTI 4
Varo, ettet katkaise valoilmaisimien tai käyttömoottorien kaapeleita.
→ Kiinnitä jokainen reunalevy neljää M6x16-lieriöruuvia ja niihin kuuluvia aluslevyjä käyttäen
kanssa (Pos. 7 kuvassa 4.3 - 7
, sivu 237).
→ Yhdistä valoilmaisimien ja käyttömoottorien sähkökaapelit.
→ Kiinnitä kaapelisuojat (Pos. 3 ja 5 kuvassa 4.3 - 7
, sivu 237).
→ Työnnä kuusikulma-akseli (pos. 9 kuvassa 4.3 - 7
, sivu 237) käyttöyksikköön (pos. 10 ku-
vassa 4.3 - 7
, sivu 237).
→ Huomioi, että kuusikulma-akselin johde (pos. 8 kuvassa 4.3 - 7
, sivu 237) osoittaa aina siihen
kuljetinreunaan, johon käyttöyksikkö (pos. 10 kuvassa 4.3 - 7
, sivu 237) on kiinnitetty.
4.3.7 Kiinnityssarjan asentaminen PL-lähtöpuolella
4.3.7.1 Työkalut
– Pistoavain, DIN 911, sarja
– Koneen avain
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
239
4.3.7.2 Asennus
4

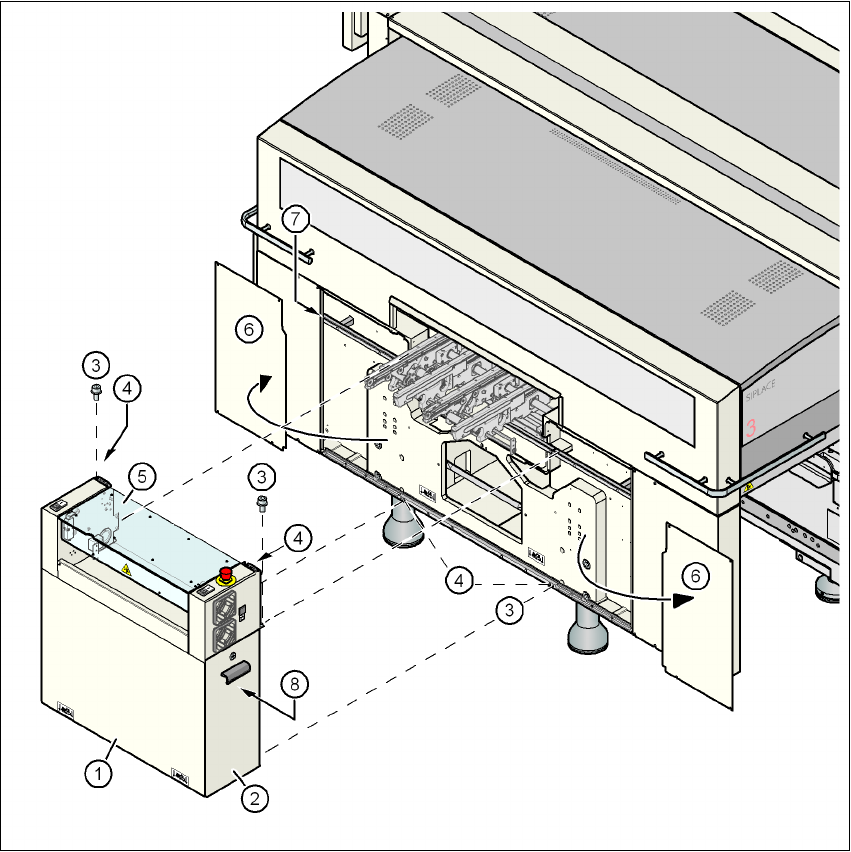

Kuva 4.3 - 8 Kiinnityssarjan asentaminen PL-lähtöpuolella
(1) Kiinnityssarja
(2) Ovet
(3) Lieriöruuvi DIN 912, M6x16 ja aluslevy
(4) Maadoitusliitin
(5) Kuljetinsuojus
(6) Sivupelti, irrotettuna
(7) Pistoyksikkökisko
(8) Akselin ohjausmoduuli portaalit 1 ja 3 (X2), akselin ohjausmoduuli portaali 3 (X3) tai akselin
ohjausmoduuli portaalit 2 ja 3 (X4)
