Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarj a Mitat ja paino Alka en ohjelmistov ersiosta SR.70x.xx Painos 01/2011 114 3.3.4 Komponenttivaunun järjestelyetäisyys 3.3.4.1 Komponenttivaunun järjestelyetäisyys X4I-…
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Mitat ja paino
113
3.3.3 Avatun suojakannen korkeus
3
3
3
3
Kuva 3.3 - 5 Avatun suojakannen korkeus - mitat millimetreinä
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Mitat ja paino Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
114
3.3.4 Komponenttivaunun järjestelyetäisyys

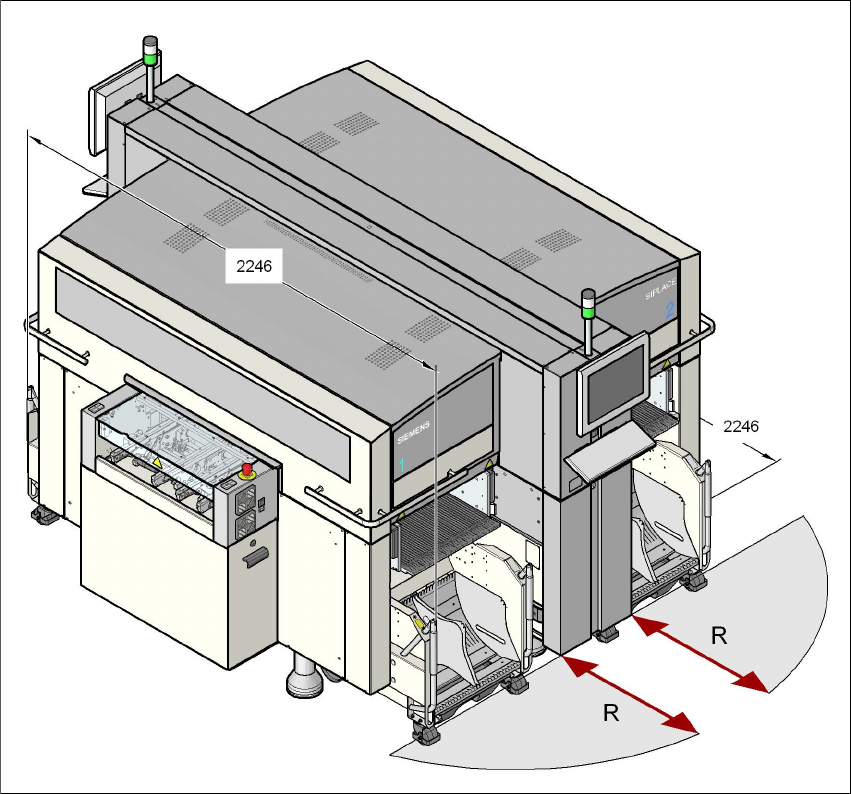

3.3.4.1 Komponenttivaunun järjestelyetäisyys X4I-automaatilla
3
3
Kuva 3.3 - 6 Komponenttivaunun järjestelyetäisyys X4I-automaatilla
Komponenttivaunun järjestelyetäisyys R X4-automaatilla on:
– 600 mm alaspäin käännettyjen kahvojen yhteydessä
– 900 mm ylöspäin käännettyjen kahvojen yhteydessä
3
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Mitat ja paino
115

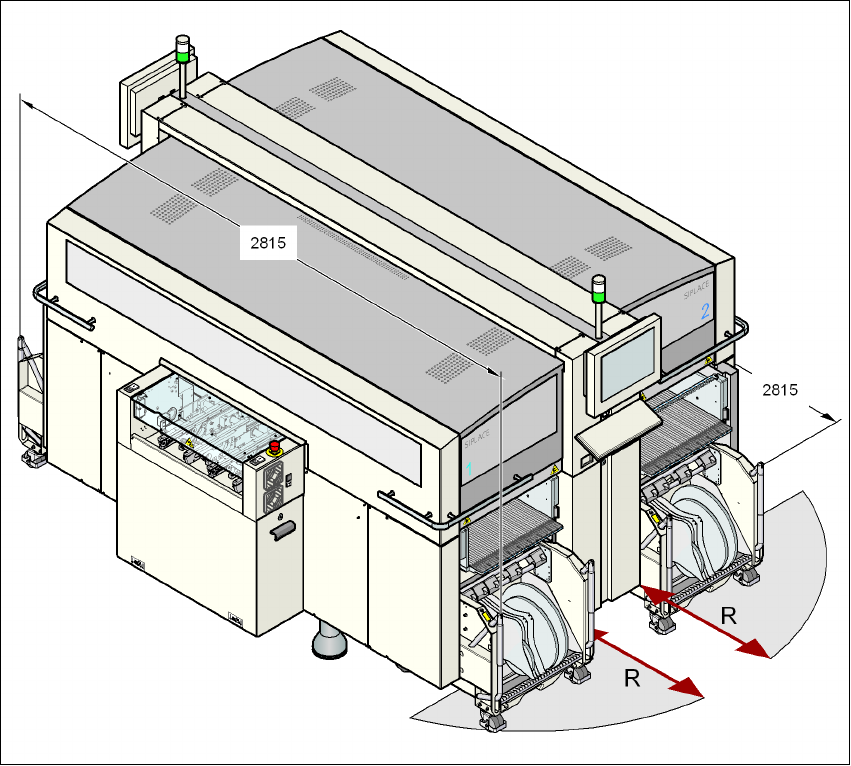

3.3.4.2 Komponenttivaunun järjestelyetäisyys X4-automaatilla
3
3
Kuva 3.3 - 7 Komponenttivaunun järjestelyetäisyys X4-automaatilla
Komponenttivaunun järjestelyetäisyys R X4-automaatilla on:
– 750 mm alaspäin käännettyjen kahvojen yhteydessä
– 1050 mm ylöspäin käännettyjen kahvojen yhteydessä
