Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarj a Automaatin asentaminen Alkaen ohjelmi stoversiosta SR.70x.xx Painos 01/2011 264 4.3.12.2 SIPLACE X4I -automaatin Box-PC-yksikkö - etupuolen pistokeliitännät 4 → T a…
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
263
4.3.12 Box-PC-yksikön asentaminen SIPLACE X4I -automaattiin
4.3.12.1 Box-PC-yksikkö - sähköiset liitäntäpaikat
4
Kuva 4.3 - 20 Box-PC-yksikkö SIPLACE X4I-automaatille, etupuoli - pistokkeiden liittäminen
Computer 1
ohjaustietokone
0307 1371
Box-PC-yksikkö
0307 2079
Virran-
syöttö
Touchscreenille
DC / DC konvertteri
0304 8511
Videomultiplekseri, Splitter
0305 7965
Video in 1
Computer 1
Video in 1
Computer 1
Video in 1
Computer 1
3D-Sensor
Monitor 1
Monitor 2
Jännitteenjakaja
0307 2178
DVD-asema
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
264

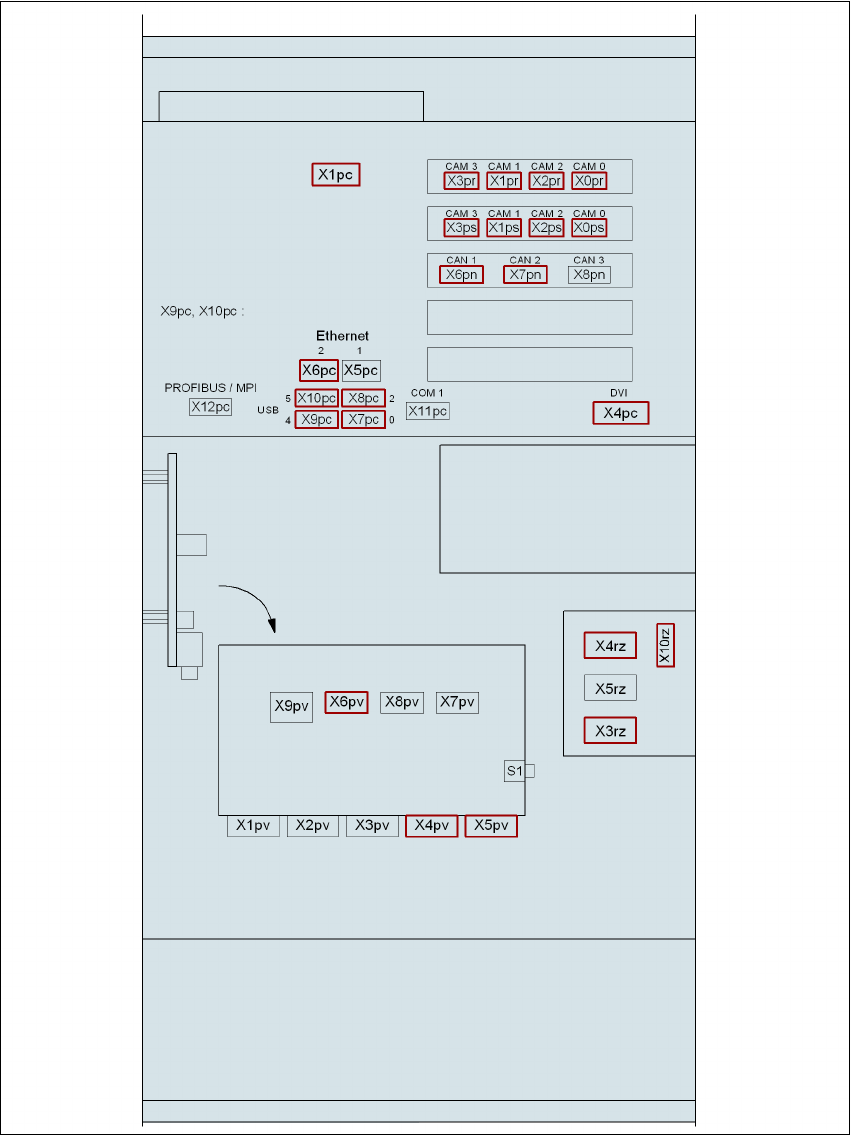

4.3.12.2 SIPLACE X4I -automaatin Box-PC-yksikkö - etupuolen pistokeliitännät
4
→ Tarkasta lisäksi seuraavat pistokeliitännät:
4
Box-PC-yksikkö
(kuva 4.3 - 20
, sivu 263)
Pistoke
Liitäntäkaapeli Ohje
Pistoke Kaapeli
X0pr
a
X0pr 03009778 Työnnä vasteeseen saakka
X1pr
a
X1pr 03009838 Työnnä vasteeseen saakka
X2pr
a
X2pr 03009755 Työnnä vasteeseen saakka
X3pr
a
X3pr 03009756 Työnnä vasteeseen saakka
X0ps
a
X0ps 03009798 Työnnä vasteeseen saakka
X1ps
a
X1ps 03009818 Työnnä vasteeseen saakka
X2ps
a
X2ps 03009757 Työnnä vasteeseen saakka
X3ps
a
X3ps 03009758 Työnnä vasteeseen saakka
X6pc X6pc 03010478 Työnnä vasteeseen saakka
X7pc X7pc 03051751 Työnnä vasteeseen saakka
X8pc X8pc 03051752 Työnnä vasteeseen saakka
X9pc
b
X9pc 03051753 Työnnä vasteeseen saakka
X10pc
b
X10pc 03051754 Työnnä vasteeseen saakka
X6pn X6pn 03010051 Varmista ruuveilla
X7pn X7pn 03010059 Varmista ruuveilla
X4pv X4pv 03051749 Varmista ruuveilla
X5pv X5pv 03051750 Varmista ruuveilla
a) Tämä pistoke on varattu kameralle.
b) Touchscreen-monitoria käytettäessä.
Box-PC-yksikkö
(kuva 4.3 - 20
, sivu 263)
Pistoke
Pistoke Kaapeli
X1pc X4rz (Box-PC takapuoli) 03072177-W1
X4pc X1pv 03051747
X6pv X4rz (Box-PC takapuoli) 03072177-W2
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
265
4.3.12.3 SIPLACE X4I -automaatin Box-PC-yksikkö - takapuolen pistokeliitännät
4
4
4.3.12.4 Box-PC-yksikön asentaminen SIPLACE X4I -automaattiin
→ Liitä kelta-vihreä maadoituskaapeli Box-PC-yksikköön, kuten kuvassa 4.3 - 16, sivu 257 on
esitetty.
→ Kytke pistokeliitännät Box-PC-yksikön takapuolelta (katso kohta 4.3.12.3
).
→ Nosta Box-PC-yksikkö varovasti kiinnityssarjan kiskolle.
→ Varo, etteivät kaapelit jää puristukseen.
→ Työnnä Box-PC-yksikkö kiinnityssarjaan vasteeseen asti.
→ Kytke pistokeliitännät Box-PC-yksikön etupuolella (katso kohta 4.3.12.2
, sivu 264).
→ Kiinnitä kaapelit etupuolella kaapelinsitojilla.
→ Varmista Box-PC-yksikkö lieriöruuvilla.
→ Kiinnitä maadoituskaapeli oviin (Pos. 2 kuvassa 4.3 - 15
, sivu 254), kuten on esitetty kuvassa
4.3 - 16
sivulla 257.
→ Lukitse ovet
Box-PC-yksikkö
(kuva 4.3 - 20
, sivu 263)
Pistoke
Liitäntäkaapeli Ohje
Pistokkeesen pääsee käsiksi
takapuolelta
Pistoke Kaapeli
X3rz X3rz 03050907 Työnnä vasteeseen saakka
X10rz X10rz 03056891 Työnnä vasteeseen saakka
