→ Poista molemmat sivupellit (pos. 6 kuvassa 4.3 - 8, sivu 239).
VAROVASTI 4
Älä ruuvaa kolmea alinta ruuvia heti kokonaan pois, vaan löysää ainoastaa niitä, jotta sivu-
pelti ei putoa alas.
→ Irrota maadotuskaapeli sivupellistä.
→ Poista molemmat ovet (Pos. 2 kuvassa 4.3 - 8
, sivu 239) kiinnityssarjasta (Pos. 1).
OHJE: 4
Jotta vältytään vaurioilta, on suositeltavaa, että toinen henkilö auttaa kiinnityssarjan asen-
nuksessa.
→ Poista akselin ohjauskortti (pos. 8 kuvassa 4.3 - 8
, sivu 239) automaatin sivulta, jotta saat riit-
tävästi tilaa lisärakenteen asentamiseen (pos. 1 kuvassa 4.3 - 8
, sivu 239).
→ Huomioi, että akselin ohjauskortin liitoskaapelit eivät ole kireällä.
→ Nosta kiinnityssarjaa (pos. 1 kuvassa 4.3 - 8
, sivu 239) koneen rungossa ja sijoita se niin, että
molemmat kulmakiinnittimet ovat asennuskiskolla (pos. 7 kuvassa 4.3 - 8
, sivu 239).
VAROVASTI 4
Varo, ettei kiinnityssarja törmää PL-kuljetuksen kuusikulma-akselin kanssa ja väänny sa-
malla mutkalle.
→ Kiinnitä kiinnityssarja neljää M6x16-lieriöruuvia ja niihin kuuluvia aluslevyjä käyttäen (pos. 3
kuvassa 4.3 - 8
, sivu 239).

Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
241
4.3.7.3 Kuusikulma-akselin ohjauksen kiinnittäminen
→ Kiinnitä kiinnityssarjassa yksittäiskuljetuksen yhteydessä yksi ohjaus kuusikulma-akselia var-
ten (Pos. 8 kuvassa 4.3 - 7
, sivu 237) kukin aina kahdella M6x16-lieriöruuvilla ja aluslevyllä.
→ Kiinnitä kiinnityssarjassa kaksoiskuljetuksen yhteydessä kaksi ohjausta Kuusikulma-akselia
varten (Pos. 8 kuvassa 4.3 - 7
, sivu 237) kukin aina kahdella M6x16-lieriöruuvilla ja aluslevyl-
lä.
4.3.7.4 Sähkökaapeliliitäntöjen muodostaminen - kiinnityssarja piirilevyjen lähtöpuolella
4
4
4
4
4
Lisärakenteen vasen sivu
(kuljetussuuntaan katsottuna)
Pistokkeella/
kaapelilla
Pistokkeelle/
kaapelille
HÄTÄ-SEIS-painike
Käynnistys-/pysäytyspainike
X63/03020687 X63/03002526
Suojakannen kytkin, asettelupaikka 3
X53/03020409 X53/03002528
Painike komponenttivaunun sisäänvetolaitteisto,
asetuspaikka 3
X232/03021056 X232/03021053
Lisärakenteen oikea sivu
(kuljetussuuntaan katsottuna)
Pistokkeella/
kaapelilla
Pistokkeelle/
kaapelille
Käynnistys-/pysäytyspainike
Kytkin PL-kuljetinsuojus
X62/03020410 X62/03002525
Suojakannen kytkin, asettelupaikka 2
X52/03006476 X52/03002527
Painike komponenttivaunun sisäänvetolaitteisto,
asetuspaikka 2
X222/03021056 X222/03021052

Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
242
4.3.7.5 Maadoituskaapelin asentaminen oviin
→ Kiinnitä molemmat maadoituskaapelit oviin (Pos. 4 kuvassa 4.3 - 8, sivu 239) seuraavalla ta-
valla koneen rungossa:
4

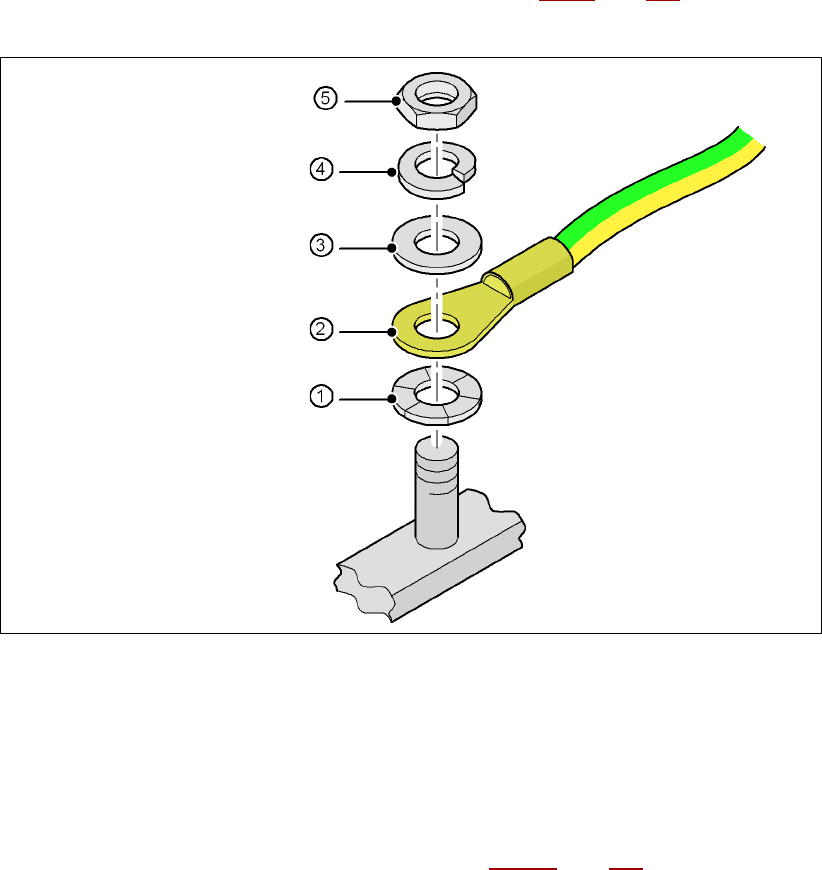

Kuva 4.3 - 9 Maadoituskaapelin asentaminen
4
4
4
4
4
4.3.7.6 Tarkasta ja säädä suojakannen kytkimet
→ Tarkista suojakansikytkimien toiminta (pos. 2 kuvassa 4.3 - 17, sivu 258).
→ Säädä tarvittaessa suojakansikytkimet (katso huolto-ohje).
Kuusikulmamutteri M5
Jousirengas M5, DIN 7980
Aluslevy M5, DIN 125
Kaapelikenkä, renkaan
muotoinen
Kosketinlevy
