Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Rakenneryhmien yleiskatsaukset Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
122
3.4.4 Rakenneryhmäkatsaus SIPLACE X2
3

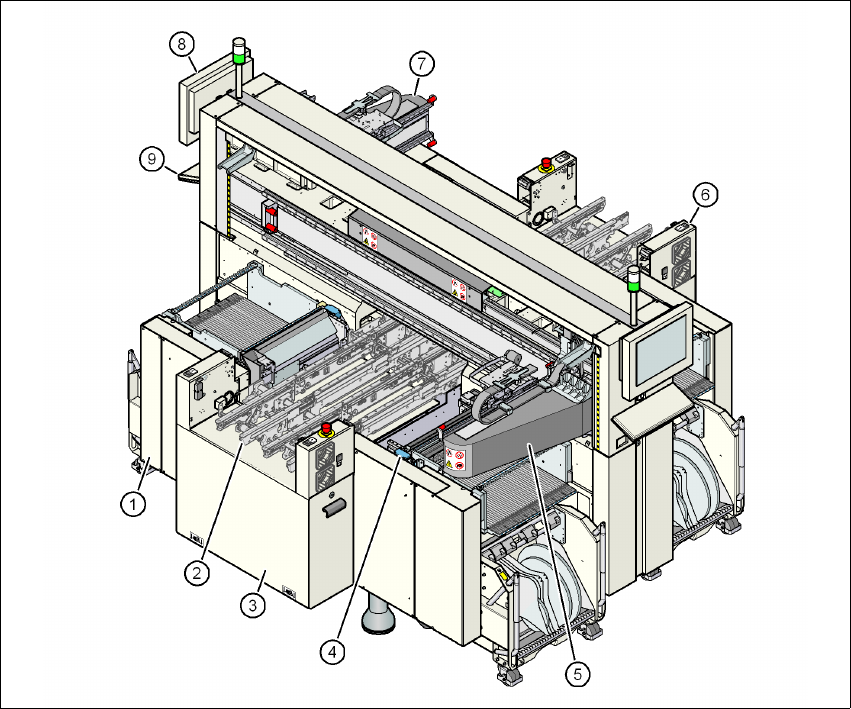

Kuva 3.4 - 4 X2-automaatti - rakenneryhmäkatsaus
(1) Koneen runko
(2) Piirilevykuljetin (joustava kaksoiskuljetin)
(3) Kiinnityssarja PL-tulopuolella
(4) Komponenttivaunu-syöttölaite, nauhaleikkain, joutonauhan ohjauskanava (4x)
(5) Portaali 1 ladontapäällä
(6) Kiinnityssarja PL-lähtöpuolella
(7) Portaali 3 ladontapäällä
(8) Monitori (2x)
(9) Näppäimistö (2x)
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Ladontapää
123
3.5 Ladontapää
3.5.1 SIPLACE SpeedStar Very High Speed -ladontaa varten
3
Kuva 3.5 - 1 SIPLACE SpeedStar - toimintaryhmät osa 1
(1) DP-käyttö, 20 käyttöä
(2) Piirilevy "Vakuumianturin pitopiiri"
(3) Paineilmaliitäntä poiminta-/ladonta- ja pitopiirin 20 venturisuuttimelle
(4) Johto paineensäätöventtiilin poistoilmalle (7)
(5) Palautussylinteri
(6) Z-moottori (lineaarimoottori)
(7) Paineensäätöventtiili
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Ladontapää Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
124
3
Kuva 3.5 - 2 SIPLACE SpeedStar - toimintaryhmät osa 2
(1) Komponentti-kamera C&P, tyyppi 23, 6 x 6, digitaalinen
(2) Välijakajapiirilevy
(3) Tähtimoottori
(4) Kahva
(5) Komponenttianturi
(6) Tähti 20:llä pipetillä
