Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarj a Automaatin asentaminen Alkaen ohjelmi stoversiosta SR.70x.xx Painos 01/2011 272 4.3.16.3 Koneen jalkojen ja PL-kaksoiskuljettimen kiinteän oikean reunan etäisyysmit…
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
271
4.3.16.2 Koneen jalkojen ja PL-yksittäiskuljettimen kiinteän vasemman reunan
etäisyysmitat
4
Kuva 4.3 - 24 Koneen jalkojen ja PL-yksittäiskuljettimen kiinteän vasemman reunan etäisyysmitat millimetreinä
- vakiokuljetusleveys
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
272
4.3.16.3 Koneen jalkojen ja PL-kaksoiskuljettimen kiinteän oikean reunan
etäisyysmitat
4

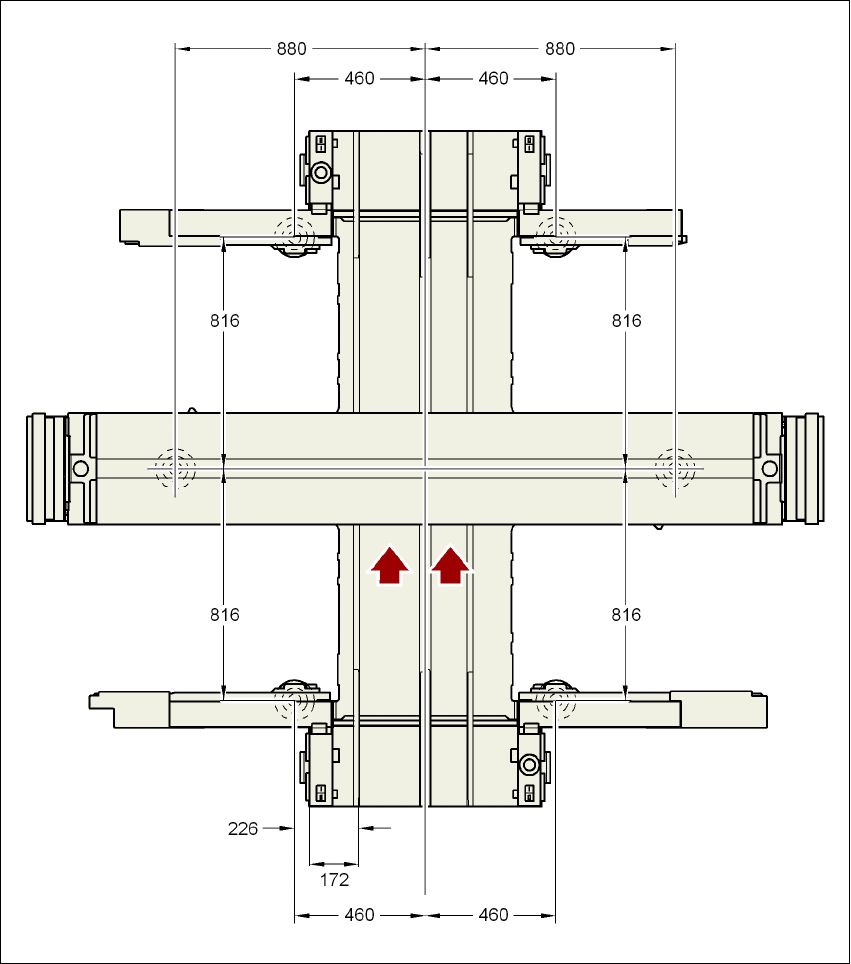

Kuva 4.3 - 25 Koneen jalkojen ja PL-kaksoiskuljettimen kiinteän oikean reunan etäisyysmitat millimetreinä
- vakiokuljetusleveys
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
273
4.3.16.4 Koneen jalkojen ja PL-kaksoiskuljettimen kiinteän vasemman reunan
etäisyysmitat
4

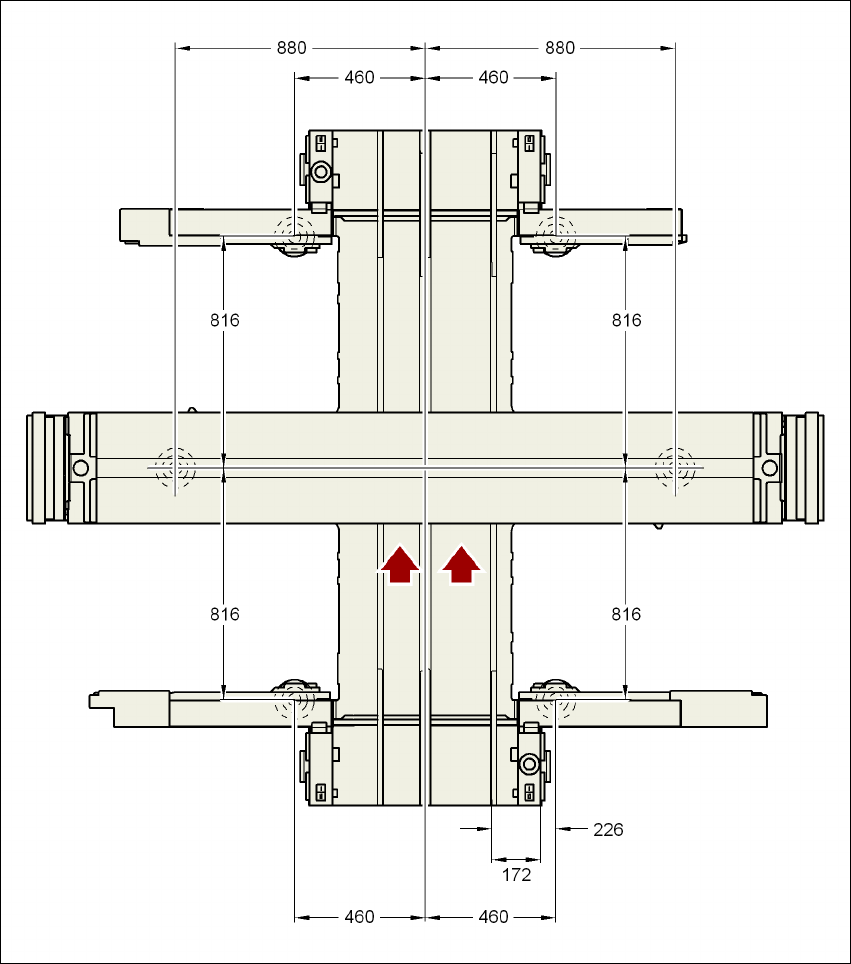

Kuva 4.3 - 26 Koneen jalkojen ja PL-kaksoiskuljettimen kiinteän vasemman reunan etäisyysmitat millimetreinä
- vakiokuljetusleveys
