Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto Alkaen ohjelmistoversiosta SR.70x.xx P ainos 01/2011 Automaatin asentaminen 275 4.3.16.6 Automaatin konejalkojen ja MTC:n (Matrix T ray Changer) etäisyysmit at 4 4 4…
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
274
4.3.16.5 Koneen jalkojen ja Quad Lane -kuljettimen etäisyysmitat
4
4
4
4

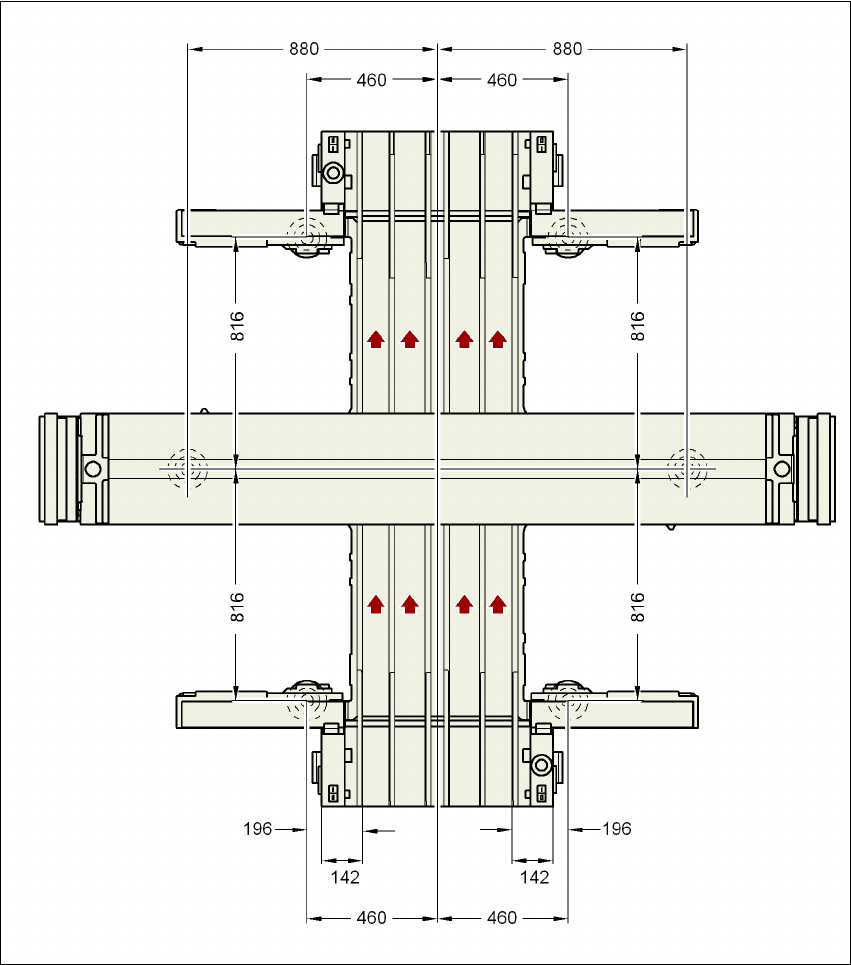

Kuva 4.3 - 27 Koneen jalkojen ja Quad Lane -kuljettimen etäisyysmitat millimetreinä
- kiinteät kuljetinreunat ulkona, etäisyys 535 mm
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
275
4.3.16.6 Automaatin konejalkojen ja MTC:n (Matrix Tray Changer) etäisyysmitat
4
4
4
4
Kuva 4.3 - 28 Automaatin konejalkojen ja MTC:n (Matrix Tray Changer) etäisyysmitat millimetreinä
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
276
4.3.17 Automaatin integrointi linjaan
→ Huomioi varoitusohjeet, jotka on kuvattu kappaleessa 4.3.2, sivulla 227.
→ Työkalut ja apuvälineet löydät kappaleesta 4.3.3
, sivulla 228.
4.3.17.1 Haarukkatrukin asettaminen paikalleen
4
Kuva 4.3 - 29 Tukipinnat - haarukka poikittain piirilevyn kuljetussuunnan kanssa
(1) Tukipinnat haarukkatrukin haarukalle
→ Positioi haarukkatrukki poikittain piirilevyn kuljetussuuntaan nähden ja avaa haarukka niin le-
veäksi, että automaatin tukipinnat ovat haarukalla yhdenmukaisesti (katso kuva 4.3 - 29
).
