Käyttöohje SIPLACE X-sarja Asemalaajennukset Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja 369 6.1.2.6 SIPLACE MultiSt ar:in pipetinvaiht ajajien sijainti X2-automaa tissa Asetuspaikoille 1, ja 3 vo…
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
368
6.1.2.5 SIPLACE MultiStar:in pipetinvaihtajajien sijainti X3-automaatissa
Asetuspaikoille 1, 3 ja 4 voidaan CPP-päälle asentaa maks. 2 pipetinvaihtajaa (pos. 1 ja 2 ku-
vassa 6.1 - 15
). Asetuspaikalle 2 voidaan asentaa yksi pipetinvaihtaja. Kokonaiskapasiteetti on
tällöin 7 pipetinvaihtajaa.
Pipettipaikkojen lukumäärä on vakiokonfiguraatiossa
35 makasiiniä (20xx) = 420 pipettipaikkaa
7 makasiiniä (28xx) = 63 pipettipaikkaa
6
Kuva 6.1 - 15 SIPLACE MultiStar:in pipetinvaihtajajien sijainti X3-automaatissa
6
(1) Pipetinvaihtaja, "Rivi 1"
(2) Pipetinvaihtaja, "Rivi 2"
(3) Komponenttien poisheittosäiliö
(4) Poistolaite ja säiliö poisheitettäville pipeteille
(5) Pipettimakasiini
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja
369
6.1.2.6 SIPLACE MultiStar:in pipetinvaihtajajien sijainti X2-automaatissa
Asetuspaikoille 1, ja 3 voidaan CPP-päälle asentaa maks. 2 pipetinvaihtajaa (pos. 1 ja 2 kuvassa
6.1 - 16
). Asetuspaikoille 2 ja 4 voidaan asentaa kullekin yksi pipetinvaihtaja. Kokonaiskapasiteetti
on tällöin 6 pipetinvaihtajaa.
Pipettipaikkojen lukumäärä on vakiokonfiguraatiossa
30 makasiiniä (20xx) = 360 pipettipaikkaa
6 makasiiniä (28xx) = 54 pipettipaikkaa
6

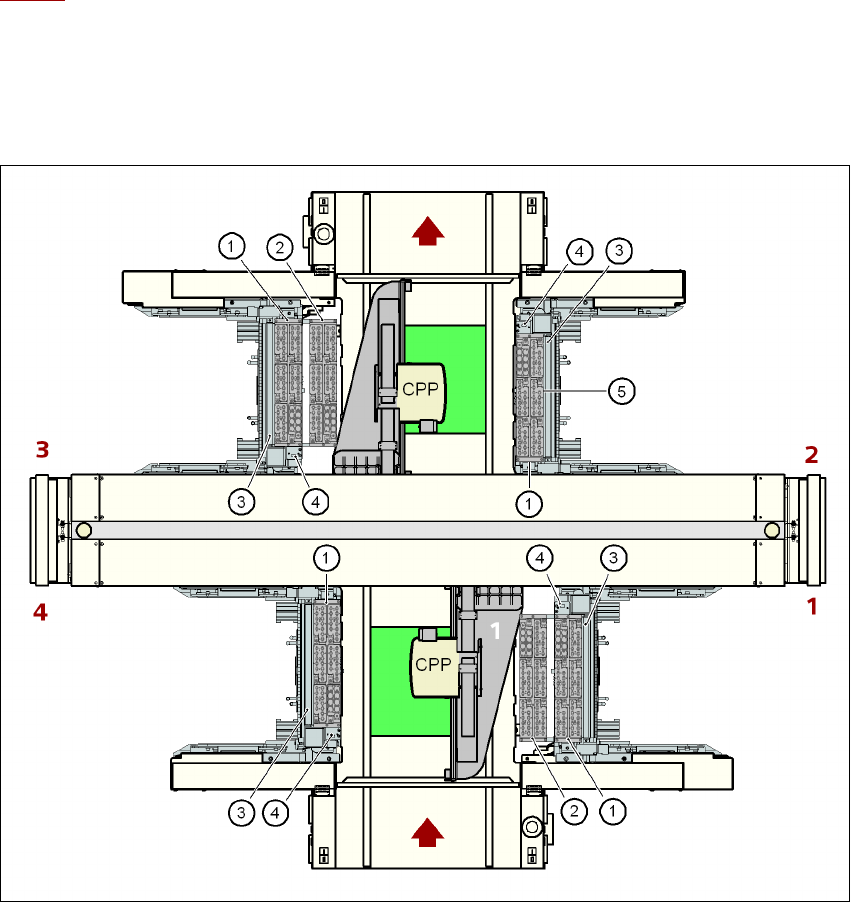

Kuva 6.1 - 16 SIPLACE MultiStar:in pipetinvaihtajajien sijainti X2-automaatissa
6
(1) Pipetinvaihtaja, "Rivi 1"
(2) Pipetinvaihtaja, "Rivi 2"
(3) Komponenttien poisheittosäiliö
(4) Poistolaite ja säiliö poisheitettäville pipeteille
(5) Pipettimakasiini
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
370
6.1.2.7 Asennus
Pipetinvaihtaja X4I-automaatissa (katso kuva 6.1 - 13, sivu 366) ja pipetinvaihtaja "Rivi 1" X4-, X3-
ja X2-automaateissa (katso kuvaa 6.1 - 14
, 6.1 - 15 ja 6.1 - 16 alkaen sivulta 367) ovat kukin kiin-
nitetty komponenttivaunun sisäänvetolaitteeseen. SIPLACE X4-, X3- ja X2-automaatteihin voi
asentaa vielä toisen pipetinvaihtajan. Näille pipetinvaihtajille "Rivi 2" on saatavissa asennussarja.
Se pitää sisällään poistolaitteen ja säiliön poisheitettäville pipeteille (katso kappale 6.1.2.11
, sivu
374
).
6
Kuva 6.1 - 17 Pipetinvaihtajan asennuspositio - alta nähtynä
(1) Vino sivu on komponenttivaunun sisäänvetolaitteen suunnassa
(2) Pystysuora sivu on piirilevykuljettimen suunnassa
→ Asenna pipetinvaihtaja siten, että vino sivu osoittaa komponenttivaunun sisäänvetolaitteen
suuntaan.
VAROITUS 6
– Asenna kullekin ladontapäälle vain sille kuuluvia pipetinvaihtajia. Sekakonfiguraatio aiheut-
taa ladontapään törmäysvaaran!
