Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarj a Automaatin asentaminen Alkaen ohjelmi stoversiosta SR.70x.xx Painos 01/2011 230 76 mm. Erityisesti on kiellettyä suuren taa haaru kan väliä niin suureksi, että auto…
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
229
4.3.4 Piirilevyjen kuljetuskorkeuden esiasettaminen
→ Työnnä haarukkatrukin haarukka automaatin alle kuten kuvassa 4.3 - 1 on esitetty.
4

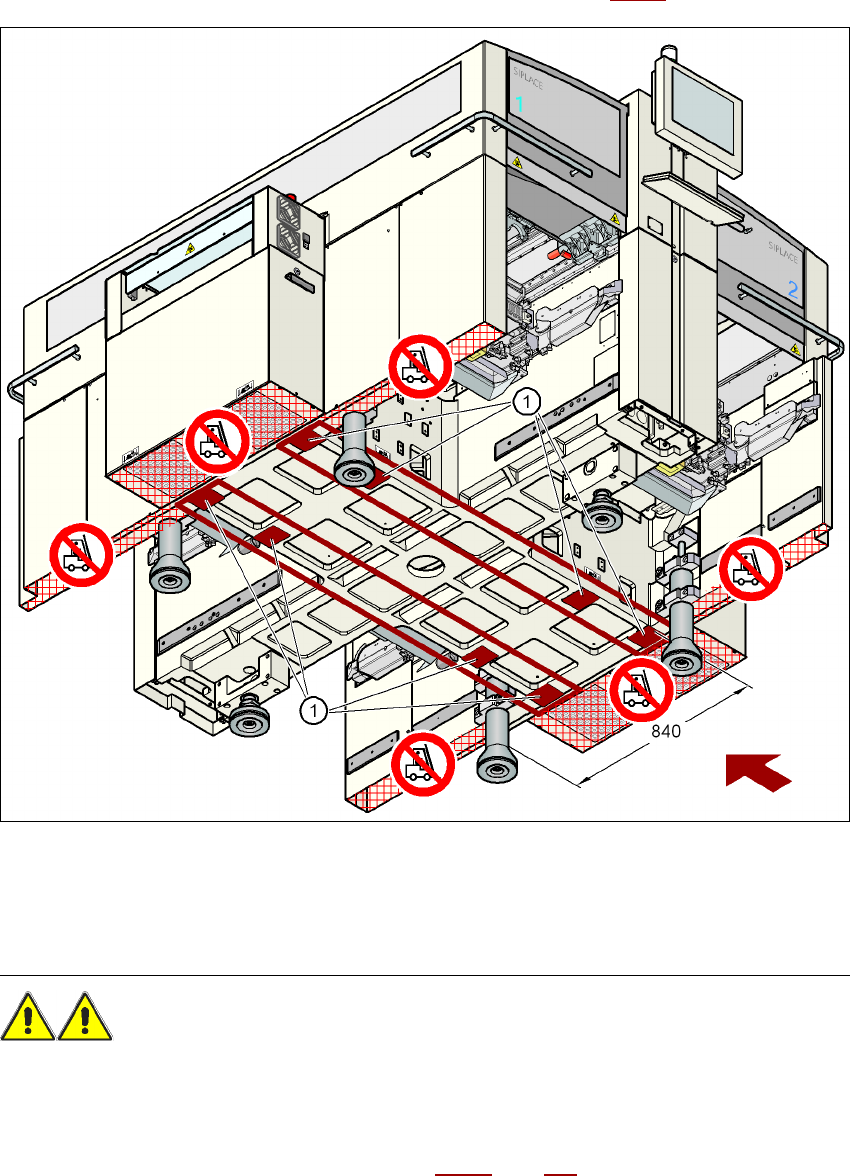

Kuva 4.3 - 1 Tukipinnat - haarukka yhdensuuntaisesti piirilevyjen kuljetussuunnan kanssa
(1) Tukipinnat haarukkatrukin haarukalle
VAROITUS 4
Huomioi ennen automaatin nostamista ehdottomasti seuraavat kohdat, jotta vältät palautumatto-
mat vauriot automaatilla:
– Haarukka saa olla avattuna vain niin laajaksi, että se on aina molempien koneen jalkojen alu-
een sisäpuolella (kosketuspinnat katso kuva 4.3 - 1
, sivu 229). Koneen jalkojen etäisyys on
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
230
76 mm. Erityisesti on kiellettyä suurentaa haarukan väliä niin suureksi, että automaattia nos-
tetaan koneen sivuosien varassa. Tästä on seurauksena koneen rungon vääristymä.
→ Huomioi, että haarukka kuormittuu tasaisesti automaattia nostettaessa. Kiinteä alusta haaru-
kan ja automaatin välissä estää automaatin kaatumisen sitä nostettaessa. Näin estetään ko-
neen jalkojen yksipuolinen kuormitus, mikä johtaa koneen jalkojen kiinnityksen
vääristymiseen. On suositeltavaa, että toinen henkilö tarkkailee automaatin nostoa ja varmis-
taa, että automaatti ei sitä nostettaessa kaadu sivulle haarukkatrukin johdosta.
→ Nosta automaatti haarukkatrukilla noin 30 mm korkealle. Näin vältyt loukkaamasta jalkojasi,
jos koneen jalat laskeutuvat vahingossa.
Automaatti pysyy pystyssä kuudella jalalla.
– 4 ulommaista konejalkaa (pos. 1 kuvassa 4.3 - 3
, sivu 231)
Ulommaisia konejalkoja on kahta eri versiota: 4
– ulommainen konejalka PL-kuljetuskorkeudelle 830 mm, pituus 369 mm,
artikkeli-nro. 03041008-01 (pos. 1 kuvassa 4.3 - 2
)
– ulommainen konejalka PL-kuljetuskorkeuksille 930 950 900 mm, pituus 439 mm, artik-
keli-nro. 03000890-02 (pos. 2 kuvassa 4.3 - 2
).
– 2 keskimmäistä konejalkaa (pos. 2 kuvassa 4.3 - 3
, sivu 231) 2:lla välikappaleella (pos. 3 ja
pos. 4 kuvassa 4.3 - 3
, sivu 231) korkeussäätöä varten, jos tarpeen.
4

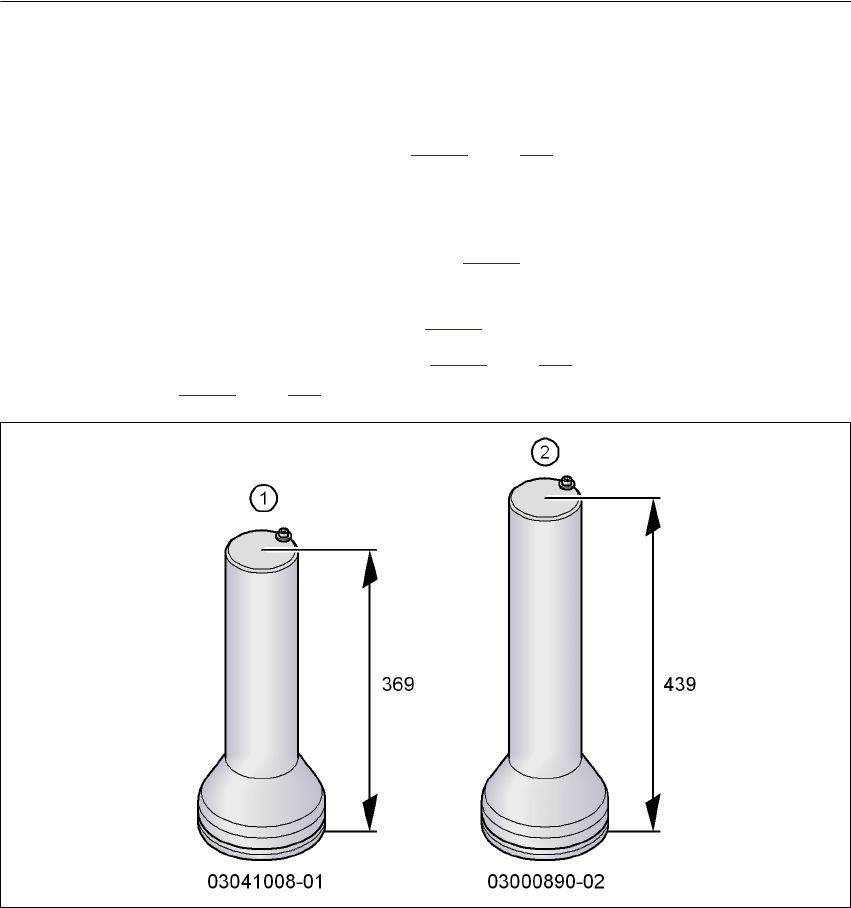

Kuva 4.3 - 2 Ulommaiset konejalat - kaksi versiota (mitat millimetreinä)
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
231
4

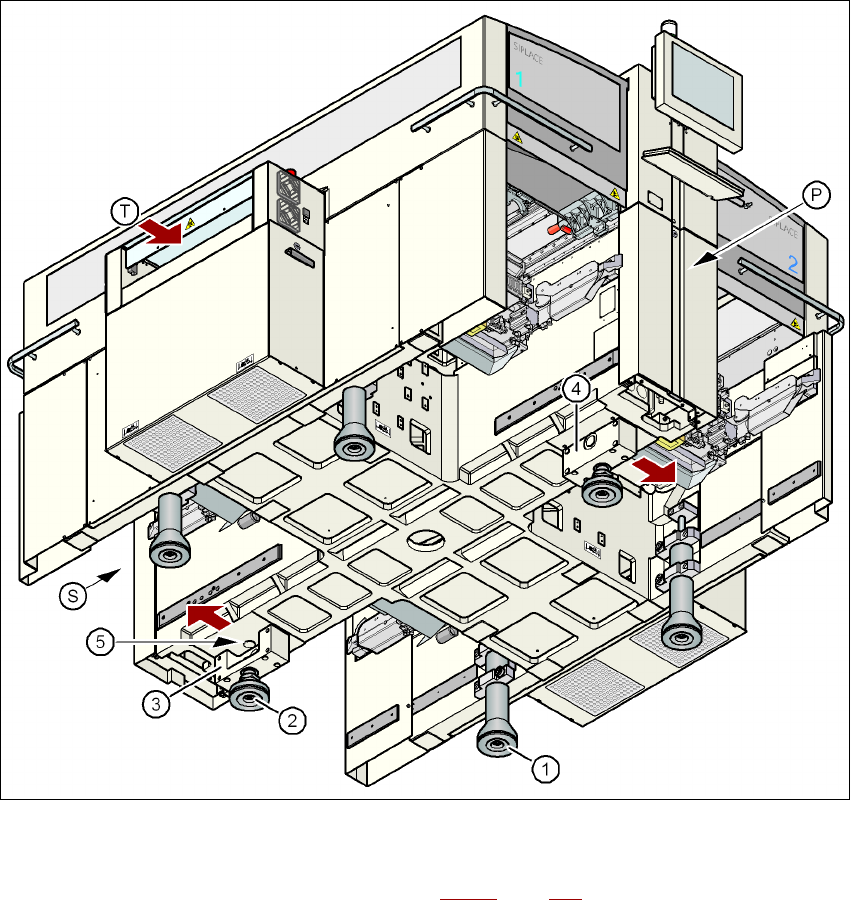

Kuva 4.3 - 3 Automaatin koneen jalat
4
(1) Ulompi konejalka, 4 x, 2 versiota (katso kuva 4.3 - 2, sivu 230)
(2) Keskimmäinen konejalka, 2 x
(3) Välikappale virransyöttöpistoyksikön sivulla.
(4) Välikappale pneumatiikkapistoyksikön sivulla.
(5) Kierrereikä keskimmäistä konejalkaa varten
(T) Piirilevyn kuljetussuunta
(P) Pneumatiikkapistoyksikkö
(S) Virransyöttöpistoyksikkö
