Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja Ilmoitusvalojen statusnäytöt Alkaen ohjel mistoversiosta SR.70x.xx Painos 01/2011 316 5.7.3 V ihreät ilmoitusvalot Molemmilla puolilla on yksi vihreä valo. Molem…
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Ilmoitusvalojen statusnäytöt
315
5.7 Ilmoitusvalojen statusnäytöt
Ilmaisuvalot ilmaisevat automaatin käyttötiloja ja virhetoimintoja.
5.7.1 Toimintakuvaus

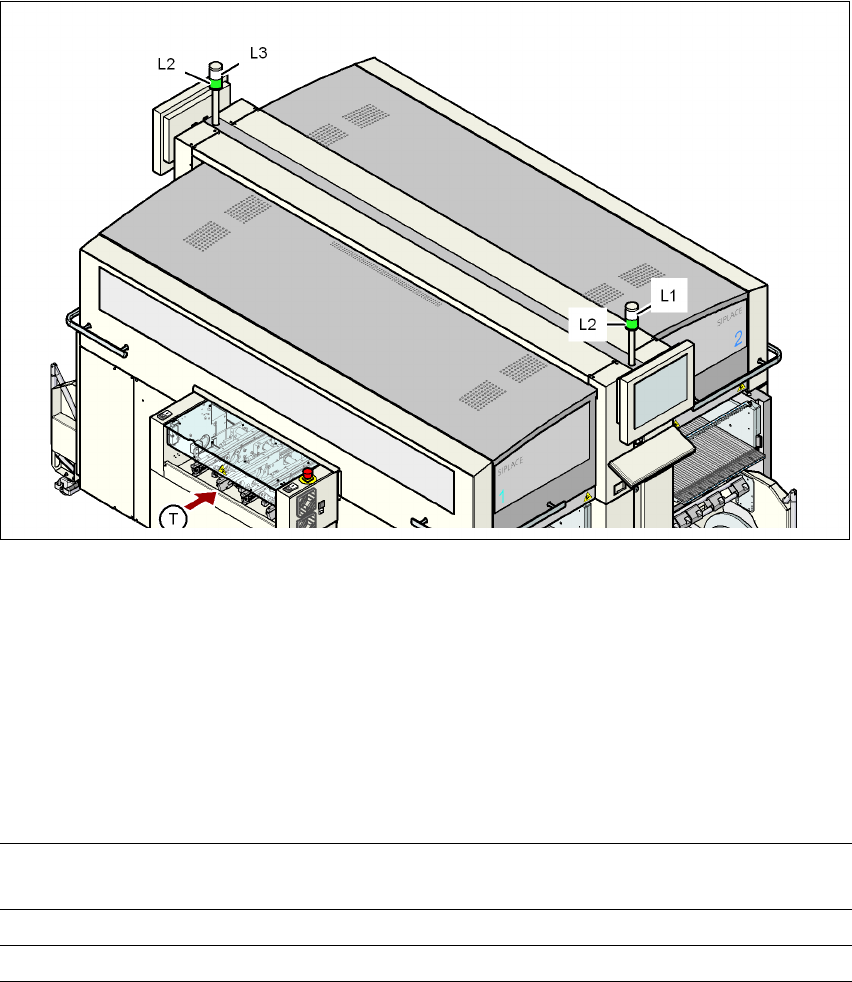

Kuva 5.7 - 1 Ilmaisuvalot eri käyttötiloille
L1 Valkoinen ilmaisuvalo, oikealla
L2 Vihreä ilmaisuvalo, molemmat valot on kytketty rinnakkain
L3 Valkoinen ilmaisuvalo, vasemmalla
T Piirilevyn kuljetussuunta
5
5
5.7.2 Vilkuntataajuudet
5
Normaali vilkunta Vihreä ilmoitusvalo: ei pala 700 ms , palaa 700 ms
Valkoinen ilmoitusvalo: ei pala 500 ms , palaa 500 ms
Lyhytaikainen vilkunta palaa 100 ms , ei pala 1000 ms
Nopea vilkunta palaa 100 ms , ei pala 200 ms
Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
Ilmoitusvalojen statusnäytöt Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
316
5.7.3 Vihreät ilmoitusvalot
Molemmilla puolilla on yksi vihreä valo. Molemmat on kytketty rinnakkain, niin että ne pysyvat sa-
matahtisena. Vihreä valo ilmaisee, että automaatti on tuotantomoodissa tai että automaatti on py-
säytetty.
OHJE 5
Referenssiajon, manuaalisen toiminnon tai kalibrointitoimenpiteen aikana käytetään vihreän ja
valkoisen valun yhdistelmää - katso kohta 5.7.5, sivu 320.
Status Merkitys
Ei pala Automaatti on pysäytetty (käyttäjän toimesta tai hälytksestä johtu-
en)
Normaali vilkunta Automaatti on tuotantomoodissa, mutta ei tuota sillä hetkellä joh-
tuen yhdestä tai molemmista seuraavista syistä:
– odottaa piirilevyä tuloalueelle
– ja/tai odottaa, että lähtöalue on vapaa
("Kuljetusruuhka" tai odottaa, että piirilevy otetaan pois)
Lyhytaikainen vilkunta Automaatti pysäytettiin
ja
Automaatti ei voi sillä hetkellä tuottaa: Jotai pitää vielä suorittaa,
esimerkiksi:
– odottaa ladontatehtävää ja varustelutietoja
– suoritettavana on vielä referenssiajo, osa siitä (esimerkiksi:
syöttömoduulien positiotunnistus, pipettikonfiguraation tar-
kastus.
– akselit pitää ajaa paikoilleen ennen tuotannon aloittamista.
Palaa Automaatti ajaa tuotantoa, vaikka olisi annettu joku varoitus.
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Ilmoitusvalojen statusnäytöt
317
5.7.4 Valoiset ilmoitusvalot
Molemmilla puolilla on yksi valkoinen valo. Molempia valoja ohjataan erikseen.
Valkoiset valot ilmaisevat,
– että on annettu varoitus
a
tai hälytys
b
(kuten automaatin softwaren käyttäjä-FRS:ssä
(Feature Requirements Specification) on määritetty).
– varoituksen tai hälytyksen tyypin.
– kyseisen automaatin asetuspaikan.
5.7.4.1 Asetuspaikat
a) Varoitus on ilmoitus, joka kertoo käyttäjälle virheestä, joka vaatii kohtapuoleen käyttäjän toimenpidettä.
Käyttäjä voi jättää ilmoituksen joksikin ajaksi ilman huomiota. Tosin ilmoitus annetaan lopuksi hälytykse-
nä.
b)
Hälytys on ilmoitus, joka kertoo, että automaatti on seisautetty/pysäytetty. Käyttäjän
toimenpidettä tarvitaan heti.
Valo Vastaava asetuspaikka
Vasen valo Jokin rakenneryhmä kuljettimen vasemmalla puolella, esimerkiksi:
–Pöytä
–MTC
– Syöttömoduuli
– Tasomakasiinikannatin
– Pipetinvaihtaja
– Portaali, jos ladonta-alueella on kaksi portaalia
– Yksi pää tai pään osa (segmentti, pipetti ...), jos ladonta-
alueella on kaksi portaalia
– Yksi kuljetinrata kaksoiskuljetin-konfiguraatiossa
– Yksi piirilevy kaksoiskuljetin-konfiguraatiossa (poikkeus:
ongelmat kohdistusmerkkien kanssa)
– Yksi automaatin tältä puolelta käsiksi päästävä elektri-
niikkakortti
Tässä tapauksessa muut valot säilyvät ennallaan.
Neliportaali-automaateissa nämä ovat sivut numero 3 ja 4.
Oikea valo Yksi rakenneryhmä kuljettimen oikealla puolella, vastaavasti kuin
vasen puoli vasemmalle valolle.
Neliportaali-automaateissa nämä ovat sivut numero 1 ja 2.
