4.2.1.2 Värähtelyn raja-arvot
Automaatti on herkkä lattian tärinöille. Jäljessä tulevista värähtelyn raja-arvoista on kuitenkin pi-
dettävä kiinni.
4
4
4
4
4
4.2.2 Paineilmasyöttö
4.2.2.1 Paineilmasyötön tarkastaminen
Tarkasta, vastaako paineilmasyöttö määrättyjä koneen spesifikaatioita (katso taulukko osassa
3.2
, sivu 105).
OHJE: 4
Dokumentaatiossa "Verkon konfigurointi (sähkö ja paineilma) asiakkaiden SMD-laitteistoja var-
ten", Artikkeli-nro. 00191409-xx toimenpiteet on kuvattu, jotta vaaditut spesifikaatiot saavute-
taan.
→ Kirjaa ylös paineilman ominaisuudet sijoituspaikalla.
VAROITUS
Älä milloinkaan irrota paineilmaletkuja, jotka ovat paineen alaisia. On olemassa loukkaantumis-
vaara! 4
Parametri Arvot
Värähtelyn nopeuden terssi-spektriarvo 5 - 100 Hz
v < 250 µm/s
v
max
-arvo ajankulussa
v
max
< 1,5 mm/s
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Sijoituspaikan infrastruktuuri
219
4.2.2.2 Paineilman liitäntä automaatilla
4
Kuva 4.2 - 1 Paineilmajohdon liitäntä
(1) Sulkuhana asennossa "AUKI"
(2) Manometri konekomponenttien syöttöpaineelle
Asetuspaine: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (näyttöalue 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometri portaalijakajan syöttöpaineelle
Asetuspaine: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (näyttöalue 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometri Bulkcase-syöttömoduulien syöttöpaineelle
Asetuspaine: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (näyttöalue: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manometri tulopaineelle
Asetuspaine: 0,5 - 1,0 MPa, 5 - 10 bar (näyttöalue: 0 - 1,0 MPa, 0 - 10 bar)
(6) Paineilmasuodatin
(7) Paineilmaliitäntä
(8) Kuusiokoloruuvi pneumatiikkapistoyksikön kiinnitykseen
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Sijoituspaikan infrastruktuuri Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
220
4.2.3 Verkkosyöttö
4

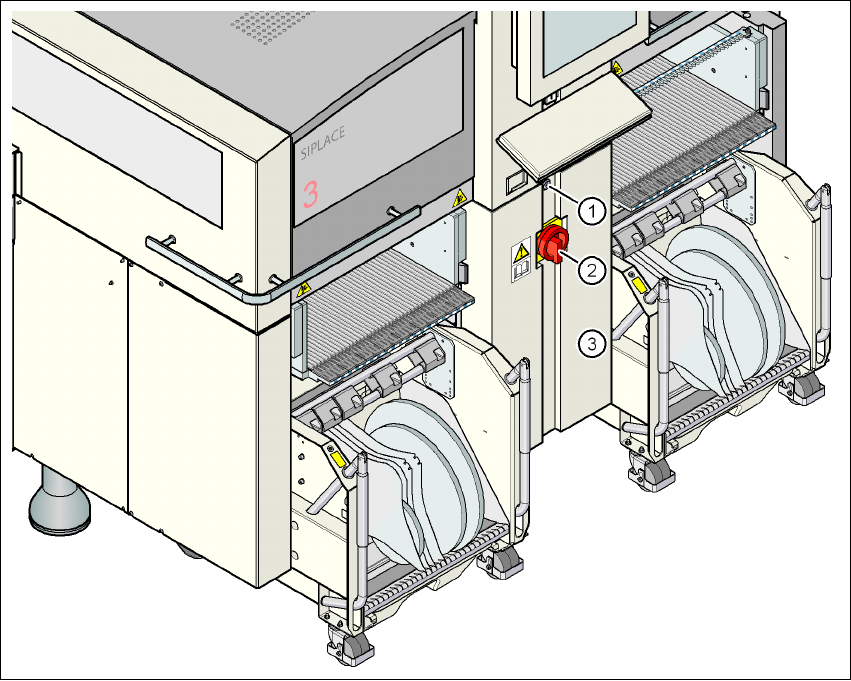

Kuva 4.2 - 2 Virransyötön sijainti automaatilla
4
(1) Lukitus
(2) Pääkytkin varmistettuna päällekytkennän estolla
(3) Kansi
