Käyttöohje SIPLACE X-sarja Asemalaajennukset

Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja

381

6.1.3.8 Pipetinvaihtaja 2 SIPLACE TwinStar:ille

Artikkeli-nro. 00119717-xx Pipetinvaihtaja 2, TwinStar

Tähän pipetinvaihtajaan mahtuu enintään 10 pipettimakasiinia. Kaikki muut tekniset tiedot ovat

samat, kuin 1. pipetinvaihtajan tiedot.

6.1.3.9 Komponenttien poisheittosäiliö SIPLACE TwinStar:ille

SIPLACE TwinStar:ille voi asentaa säiliön poisheitettäville komponenteille. Sen paikka on Fine-

Pitch-Visionmoduulin vieressä (katso Pos. 4 kuvassa 6.1 - 23

, sivu 377 ja 6.1 - 24, sivu 378).

Kuva 6.1 - 27 Komponenttien poisheittosäiliö SIPLACE TwinStar:ille

6.1.3.10 Tarraimet ja erikoispipetit

SIPLACE-automaatit työstävät Standard-SMT -spektrin lisäksi myös komponentteja läpipisto-

asennustekniikassa (Through Hole Technology) ja OSC-komponenttejä (Odd Shaped Compo-

nents). Lisäksi ASM AS kehittää samaan aikaan jatkuvasti erikoispipettejä ja tarraimia.

Erikoispipettejä tarjotaan kaikkiin ladontapäihin, jotta ladontatoimeksiannot voidaan suorittaa ko-

konaan suurimmalla nopeudella, tarkkuudella ja joustavuudella. Automaattipipettien käyttö vä-

hentää lisäksi varusteluaikoja, jotka pitenevät tuotteen vaihdon yhteydessä.

ASM AS tarjoaa Pick&Place-päille mekaanisia tarraimia. Mekaaniset tarraimet noutavat ja latovat

sellaiset komponentit, joiden yläpinta ei sovellu pipettien kautta tapahtuvaan imuun. Tarraimet on

valmistettu kahdella tavalla, ja ne voidaan jakaa toimintonsa mukaan kahteen ryhmään:

Asemalaajennukset Käyttöohje SIPLACE X-sarja

Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011

382

– Tarraimet, jotka kiinnittävät komponentin ulkoreunoilta, ja

– Tarraimet, jotka kiinnittävät komponentin sisäreunoilta.

Saat ASM AS:ältä lisätietoja erikoispipeteistä ja tarraimista. Halutessasi valmistuttaa erikoisma-

kasiinejä ja tarraimia, ota myös silloin yhteys ASM AS:ään.

Käyttöohje SIPLACE X-sarja Asemalaajennukset

Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Telakointiasema SIPLACE X-sarjan komponenttivaunulle

383

6.2 Telakointiasema SIPLACE X-sarjan komponentti-

vaunulle

Artikkeli-nro. 00116933-xx Telakointiasema SIPLACE X-sarjan komponenttivaunulle

6.2.1 Kuvaus

Telakointiasema on esivarustelupaikan lisäkomponentti. Se on esivarustelupaikan ja SIPLACE X-

sarjan komponenttivaunun välinen yhdysside. Telakointiasema mahdollistaa komponenttivaunun

varustelun syöttömoduuleilla, toimintatestauksen ja varustekontrollin.

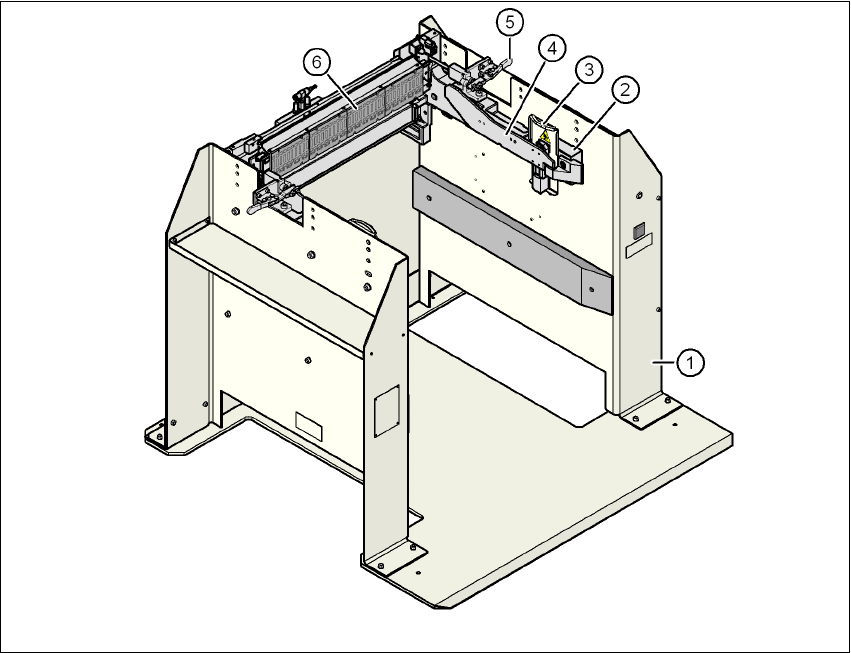

Kuva 6.2 - 1 Telakointiasema, SIPLACE X-sarja

(1) Telakointiasema

(2) Komponenttivaunun sisäänvetolaite X-sarja

(3) Varoituskilvellä W204 varustettu suojapelti

(4) Kiskot komponenttipöydän johtamiseen ja telakointiin

(5) Sivuttaislukitsin komponenttivaunun lukitsemiseen

(6) EDIF (energia- ja data-interface)
