Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja SIPLACE-linjan päällekytkentä Alkaen ohjel misto versiosta SR.70x.xx Painos 01/2011 300 5.3.3 Käyttäjäluokittelu V ain kyseiseen tehtävään koulutettu henkilöstö …
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 SIPLACE-linjan päällekytkentä
299
5.3 SIPLACE-linjan päällekytkentä
5.3.1 Ohjelmiston SIPLACE Pro Line Control GUI käynnistys
Käynnistä linjatietokoneella SIPLACE Pro Line Control GUI -ohjelmisto käyttäen Windowsin
käynnistysvalikkoa
Start --> Programs --> SIPLACE Pro --> LCGUI
tai
työpöydällä olevan kuvakkeen avulla.
Syötä käyttäjätietosi.
Järjestelmä kytkeytyy nyt SIPLACE Pro Server:iin ja avaa käyttöliittymän.
5.3.2 Mitä sinun pitää huomioida ennen asemien käynnistämistä
VARO
Ennen asemien käynnistämistä, suorita seuraavana kuvatut toimenpiteet. 5
Tarkasta, ovatko asemat liitettynä virran- ja paineilmansyöttöön.
Suorita asemien näkötarkastus. Huomioi erityisesti, että portaalien liikkumisalueella ei ole es-
teitä.
Varmista, että kaikkien päiden Z-akselit ovat yläpäätyasennoissaan.
Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
SIPLACE-linjan päällekytkentä Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
300
5.3.3 Käyttäjäluokittelu
Vain kyseiseen tehtävään koulutettu henkilöstö saa suorittaa tai valita tietyt toiminnot tai valikot.
Eri käyttötasot ovat:
– Basic production (Tuotanto)
– Advanced production (Laajennettu tuotanto)
– Machine service (Asiakas)
– Service SIPLACE
Käyttötasot "Advanced production" (Laajennettu tuotanto) ja "Machine service" (Asiakas) voidaan
suojata salasanalla. Käyttötaso "Service (SIPLACE)" on suojattu jo ennalta salasanalla.
Lue käyttäjäluokituksen yksityiskohtainen kuvaus kohdasta 5.1
, sivu 291.
5.3.4 Aseman kytkentä päälle ja asemasoftwaren käyttöliittymän käynnistys
VARO
Kytke asema päälle vasta, kun SIPLACE Pro -tietokoneen näytölle tulee "Desktop". Muuten voi
esiintuä kommunikaatio-ongelmia. 5
Kytke asema päälle pääkytkintä käyttäen.
Tarkasta päällekytkemisen jälkeen näyttävätkö manometrit vaaditun käyttöpaineen.Asema-
tietokoneen software ladataan ja näytölle tulee asemasoftwaren käyttötasolle "Basic produc-
tion" (Tuotanto) kuuluva "Tuotanto"-näyttö (katso seuraava kuva).
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 SIPLACE-linjan päällekytkentä
301
5

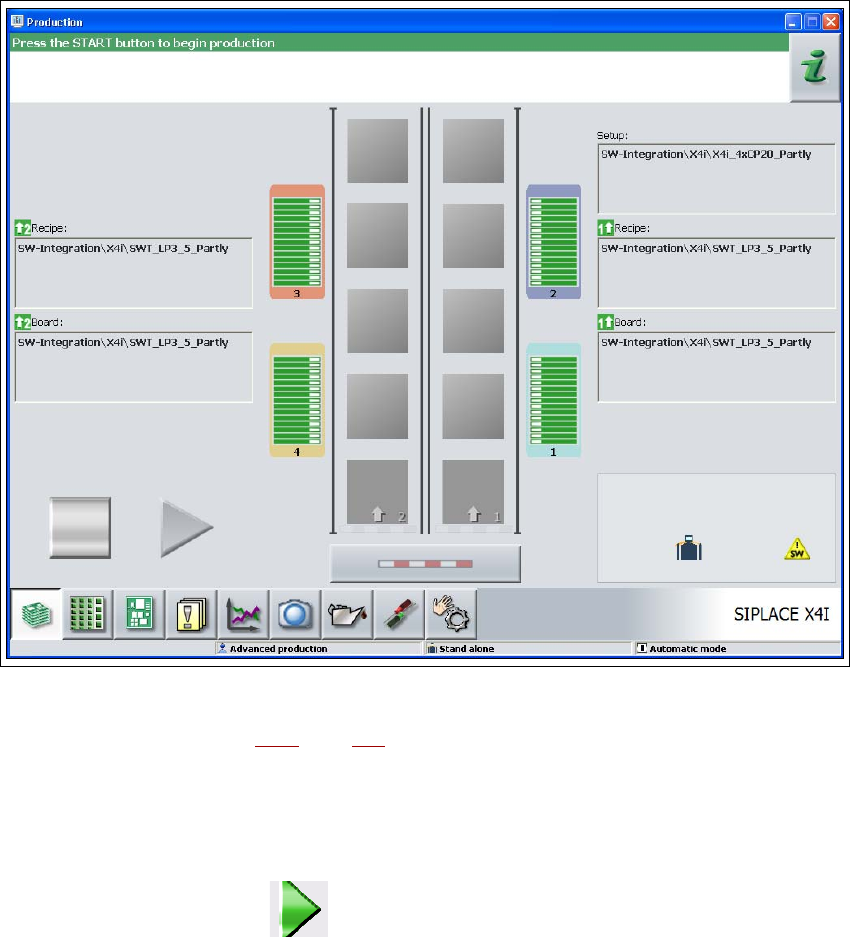

Kuva 5.3 - 1 "Tuotanto"-näyttö asemasoftwaren lataamisen jälkeen (esimerkissä SIPLACE X4i)
Statuskentässä (katso kohta 5.5.1, sivu 305) näytetään aseman sen hetkinen tila ja toimenpide,
jonka sinun tulee suorittaa.
Paina Start-painiketta kun näytöllä on kehotus "Paina Start-painiketta".
Start-painikkeet sijaitsevat aseman tulopuolella, lähtöpuolella ja vasemman ja oikean puolen
ohjauspaneeleissa.Suoritetaan referenssiajo. Kun referenssiajo on suoritettu, asema on
käyttövalmis.
Näytön työalueen kuvake muuttuu vihreäksi (aktivoitu).
