Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja Komponenttivaunun telakointi tai irrottaminen Alka en ohjelmisto versiosta SR.70x.xx Painos 01/2011 344 5.15 Komponenttivaunun telakointi t ai irrott aminen 5.15…
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Komponenttien uudelleentäyttäminen
343
5.14 Komponenttien uudelleentäyttäminen
Tietoa komponenttien uudelleentäyttämiseen Barcode:lla tai ilman saat Online-ohjeista.
→ Huomioi nauhasyöttömoduulien yhteydessä, että jatkat uutta nauhaa oikealla hetkellä, jotta
syöttömoduulit eivät tyhjenny.
→ Älä tosin jatka nauhoja liian aikaisin, sillä jatkamisen jälkeen kelatessasi vanhan nauhan
pään uuteen kelaan voi olla, että uuden nauhan kela tulee liian täyteen, nauha luistaa kelasta
ja tarttuu kiinni. Tämä aiheuttaisi tietyissä tapauksissa noutovirheitä ja kohonneita seisokki-
aikoja.
Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
Komponenttivaunun telakointi tai irrottaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
344
5.15 Komponenttivaunun telakointi tai irrottaminen
5.15.1 Turvallisuusohjeita komponenttivaunun telakointiin ja irrotukseen
VAROITUS 5
Turvallisuussyistä (puristumisvaara) komponenttivaunun saa telakoida tai irrottaa vain yksi ihmi-
nen.
5

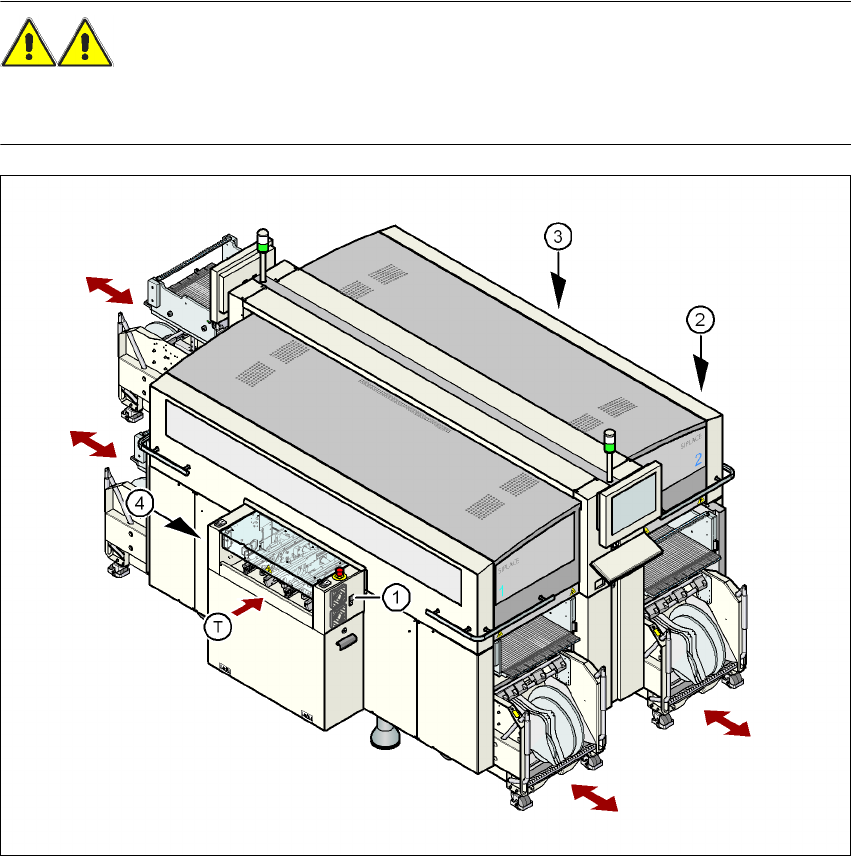

Kuva 5.15 - 1 Turvallisuusohjeita komponenttivaunun telakointiin ja irrotukseen
(1) Painike komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 1
(2) Painike komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 2
(3) Painike komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 3
(4) Painike komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 4
(T) Piirilevyn kuljetussuunta
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Komponenttivaunun telakointi tai irrottaminen
345
Komponenttivaunun turvallisuuskonsepti edellyttää, että käyttäjä painaa painiketta (Pos. 1, 2, 3
tai 4 kuvassa 5.15 - 1
, sivu 344) automaatin tulo- tai luovutuspuolella telakoidakseen komponent-
tivaunun tai irrottaakseen sen telakalta. Näin varmistetaan, että käyttäjä seisoo telakoinnin tai ir-
rotuksen aikana aina sivuttain automaatilla. Lisäksi komponenttivaunun telakointi on mahdollista
vain suljettujen suojakansien yhteydessä.
5.15.2 Komponenttivaunun irrottaminen
→ Paina yhtä painikkeista automaatin tulo- tai luovutuspuolella (Pos. 1, 2, 3 tai 4 kuvassa 5.15
- 1, sivu 344 niin kauan, kunnes komponenttivaunu on telakoitu.
→ Käännä molemmat kahvat ylöspäin (Pos. 1 kuvassa 5.15 - 2
).
5

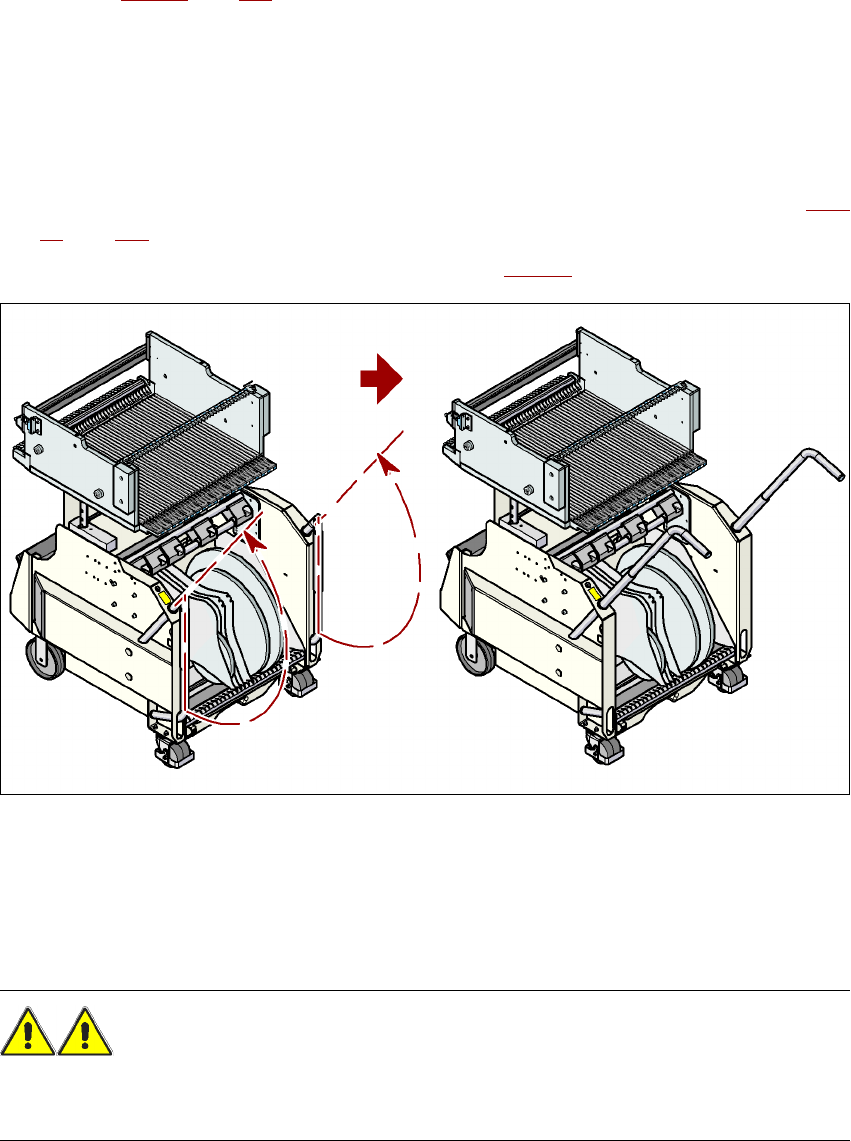

Kuva 5.15 - 2 Komponenttivaunu - kahvat työntämiseen ylöspäin kääntämiseksi
→ Vedä komponenttivaunu ulos automaatista molemmin käsin kahvoista vetämällä.
5.15.3 Turvallisuusohjeita komponenttivaunun liikuttamiseen
VAROITUS
Onnettomuuksien välttämiseksi noudata ehdottomasti jäjempänä olevia ohjeita komponenttivau-
nua liikutettaessa.
→ Tartu kahvoista komponenttivaunuun aina molemmin käsin, kun haluat sitä siirtää.
