4.3.4.1 Keskimmäisten konejalkojen korkeuden esiasetus
Ensiksi esiasetetaan keskimmäiset konejalat. Välikappale on ruuvattava kiinni alasivuun paikoi-
tustarkkuudella aina automaatin korkeuden mukaan.
Piirilevyjen 830 mm kuljetuskorkeuden asettaminen 4
Piirilevyjen 830 mm kuljetuskorkeuden asettamiseksi ei tarvita välikappaletta.
→ Ruuvaa keskimmäiset konejalat niitä varten tehtyihin kierteisiin mahdollisimman pitkälle si-
sään (katso piste 5 kuvassa 4.3 - 3
, sivu 231).
Piirilevyjen 900 mm kuljetuskorkeuden asettaminen 4
Piirilevyjen 900 mm kuljetuskorkeuteen tarvitaan välikappale.
→ Käännä välikappale siten, että 90 mm - sivu on pystysuorassa ja reikä keskimmäistä konejal-
kaa varten on alaspäin.
4
4
4
4
4
4
4
4
4
4
4
4

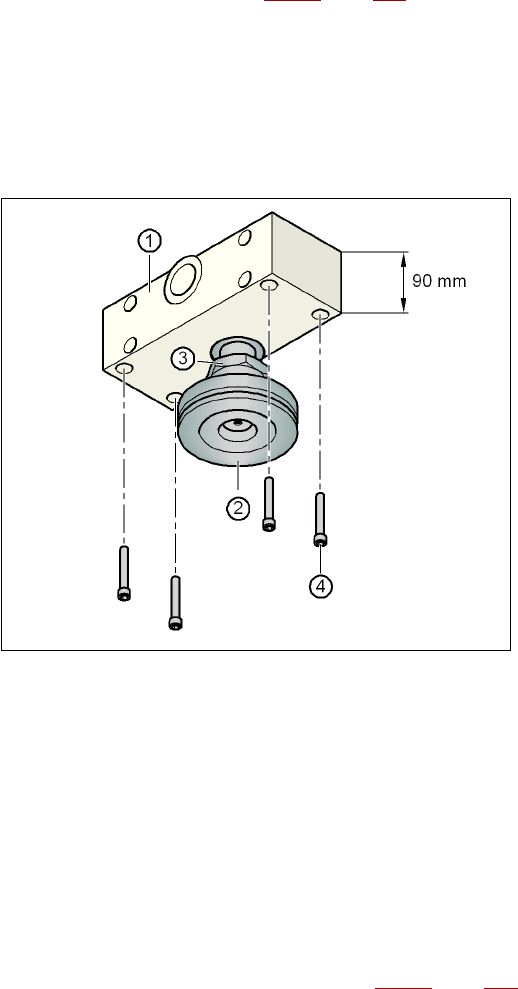

Kuva 4.3 - 4 Välikappaleen paikoitus 900 mm kuljetuskorkeutta varten
4
(1) Välikappaleen korkeus 90 mm
(2) Keskimmäinen konejalka
(3) Vastamutteri M24
(4) Kuusiokoloruuvi M12x80, 4 kappaletta
→ Ruuvaa keskimmäisen konejalan kierrereikään välikappaleen alapinnalla.
→ Suuntaa molemmat välikappaleet koneen alapuolella seuraavanlaisesti:
– Pneumatiikkapistoyksikön sivulla olevan välikappaleen aukko osoittaa piirilevyjen kulje-
tussuuntaan (katso kohta 4 kuvassa 4.3 - 3
, sivu 231).
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
233
– Virransyötön sivulla olevan välikappaleen aukko osoittaa vastakkaiseen suuntaan piirile-
vyjen kuljetussuunnasta (katso kohta 3 kuvassa 4.3 - 3
, sivu 231).
→ Kiinnitä molemmat välikappaleet neljällä M12x80-kuusiokoloruuvilla (katso kohta 4 kuvassa
4.3 - 4
, sivu 232). Käytä lisäksi ruuvimeisselisarjaa 10 mm avainmitalla.
Piirilevyjen 930 mm ja 950 mm kuljetuskorkeuden asettaminen 4
Piirilevyjen 930 mm ja 950 mm kuljetuskorkeutta varten tarvitaan välikappale.
→ Suuntaa välikappale niin, että 122,5 mm -sivu on suunnattu pystysuoraan ja reikä keskim-
mäistä konejalkaa varten osoittaa alaspäin.
4
Kuva 4.3 - 5 Välikappaleen paikoitus 930 ja 950 mm kuljetuskorkeuksia varten
4
(1) Välikappaleen korkeus 122,5 mm
(2) Koneen jalka
(3) Vastamutteri M24
(4) Kuusiokoloruuvi M12x80, 4 kappaletta
→ Ruuvaa keskimmäisen konejalan kierrereikään välikappaleen alapinnalla.
→ Suuntaa molemmat välikappaleet seuraavanlaisesti:
– Pneumatiikkapistoyksikön sivulla olevan välikappaleen aukko osoittaa piirilevyjen kulje-
tussuuntaan (katso kohta 4 kuvassa 4.3 - 3
, sivu 231).
– Virransyötön sivulla olevan välikappaleen aukko osoittaa vastakkaiseen suuntaan piirile-
vyjen kuljetussuunnasta (katso kohta 3 kuvassa 4.3 - 3
, sivu 231).
→ Kiinnitä molemmat välikappaleet neljällä M12x80-kuusiokoloruuvilla (katso kohta 4 kuvassa
4.3 - 5
, sivu 233). Käytä lisäksi ruuvimeisselisarjaa 10 mm avainmitalla.
122,5 mm
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
234
4.3.4.2 Ulommaisten konejalkojen korkeuden esiasetus
4
Kuva 4.3 - 6 Ulommaisten konejalkojen korkeuden esiasetus
(1) Konejalka - 2 versiota
(2) Kuusiokoloruuvi, M24x90
(3) Säätöruuvi M24x2x120
VAROITUS 4
Huomio kuusiokoloruuveja avatessa loukkaantumisriskien minimoimiseksi, ettei käsiä tai jalkoja
ole koneen jalkojen alla. Yksi koneen jalka painaa n. 20 kg.
→ Löysää varovasti molemmat kuusiokoloruuvit M24x90 (pos. 2 kuvassa 4.3 - 6
, sivu 234) ruu-
vinväänninsovittimella (avainkoko 19 mm) ja anna ulomman konejalan (pos. 1 kuvassa 4.3 -
6, sivu 234) liukua hitaasti als vastetta vasten.
→ Aseta haluttuun PL-kuljetuskorkeuteen sopiva konejalka sisään.
Ulommaisia konejalkoja on kahta eri versiota: 4
