6.1.2.7 Asennus
Pipetinvaihtaja X4I-automaatissa (katso kuva 6.1 - 13, sivu 366) ja pipetinvaihtaja "Rivi 1" X4-, X3-
ja X2-automaateissa (katso kuvaa 6.1 - 14
, 6.1 - 15 ja 6.1 - 16 alkaen sivulta 367) ovat kukin kiin-
nitetty komponenttivaunun sisäänvetolaitteeseen. SIPLACE X4-, X3- ja X2-automaatteihin voi
asentaa vielä toisen pipetinvaihtajan. Näille pipetinvaihtajille "Rivi 2" on saatavissa asennussarja.
Se pitää sisällään poistolaitteen ja säiliön poisheitettäville pipeteille (katso kappale 6.1.2.11
, sivu
374
).
6

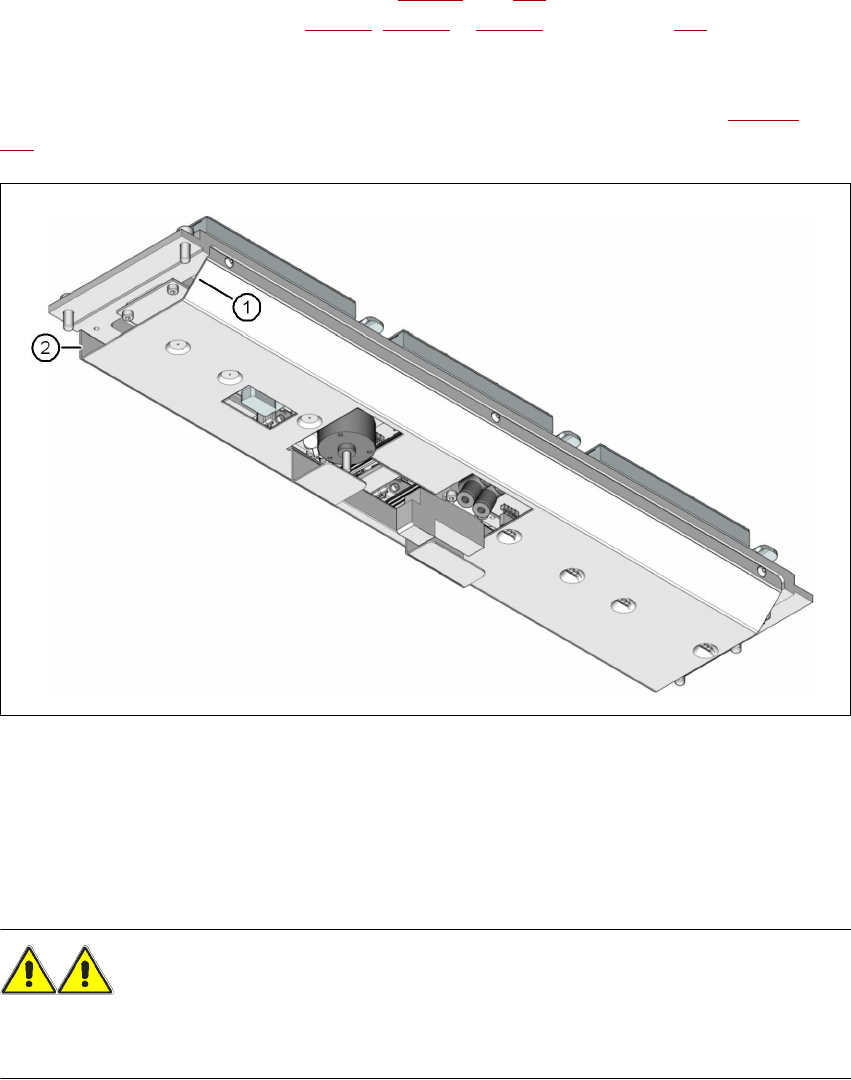

Kuva 6.1 - 17 Pipetinvaihtajan asennuspositio - alta nähtynä
(1) Vino sivu on komponenttivaunun sisäänvetolaitteen suunnassa
(2) Pystysuora sivu on piirilevykuljettimen suunnassa
→ Asenna pipetinvaihtaja siten, että vino sivu osoittaa komponenttivaunun sisäänvetolaitteen
suuntaan.
VAROITUS 6
– Asenna kullekin ladontapäälle vain sille kuuluvia pipetinvaihtajia. Sekakonfiguraatio aiheut-
taa ladontapään törmäysvaaran!
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja
371
6.1.2.8 Ohjeita käyttöön
→ Kun makasiini täytetään ensimmäisen kerran tietyllä pipettityypillä, niin merkitse se tarralla.
OHJE 6
Täytä makasiinit koneen ulkopuolella, ja vaihda aina vain täysiä makasiineja. 6
→ Avaa lukituslevy ja työnnä pipetit pipettipaikkoihin.
→ Sulje lukituslevy, jotta pipetit eivät voi pudota makasiineista.
VAROVASTI 6
Makasiinit saa täyttää vain, kun kaikki pipetit, jotka ovat Collect&Place-päässä, on laitettu
takaisin makasiineihinsa. 6
OHJE 6
On vältettävä komponenttien putoamista makasiinin päälle. Tämä voi johtaa lukituskiekon
kiinnijuuttumiseen. Puhdista siksi makasiinit ja vapaat asetuspaikat säännöllisesti.
→ Pipettivaihtajan ohjelmointi on kuvattu SIPLACE Pro -käyttöohjeessa.
6.1.2.9 Makasiinin vaihto
→ Paina vipua (pos. 1 kuvassa 6.1 - 18, sivu 372), makasiinin irroittamiseksi painonappikuulista
(pos. 5 kuvassa 6.1 - 18
, sivu 372). Nosta makasiini pois kannattimesta.
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
372
VAROITUS 6
Makasiinin yläpuolelle ulottuva vipu (pos. 1 kuvassa 6.1 - 18
) voi aiheuttaa ladontapäätörmäyk-
sen. Huomioi siksi, että vivut eivät ole makasiinien yläpuolella.
6

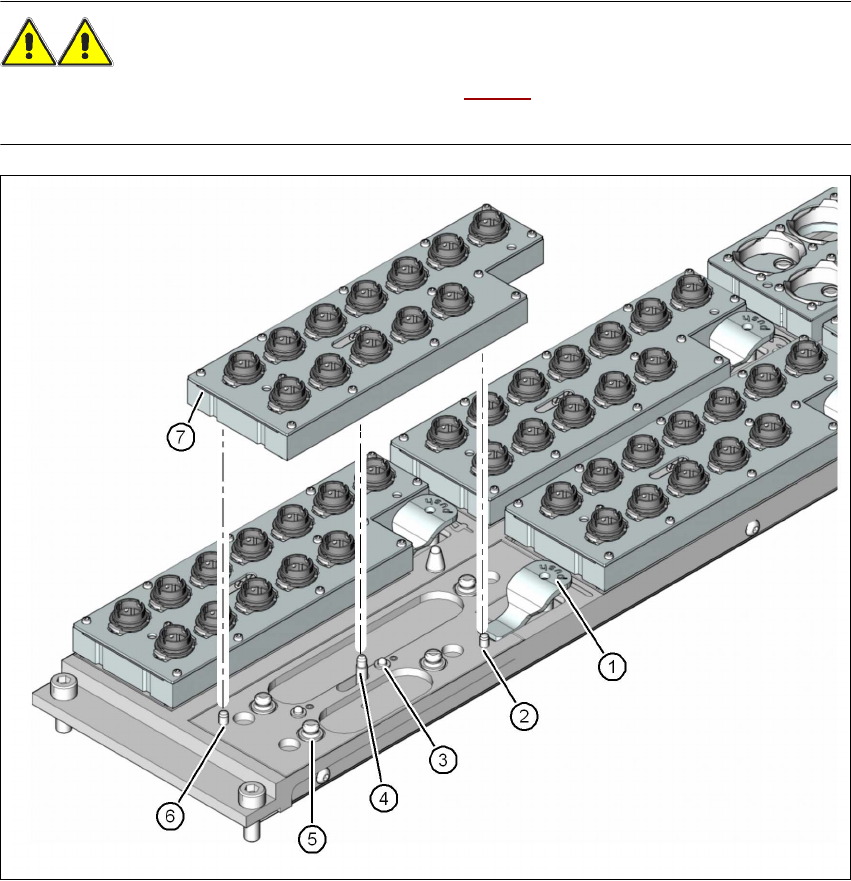

Kuva 6.1 - 18 Makasiinin vaihto
(1) Makasiinin kohotusvipu
(2) Sylinteritappi, menee makasiinin reikään
(3) Jousitappi makasiinitunnistuksen ja turvasilmukan mikrokytkimen vapauttamiseksi
(4) Siirtomekanismin tappi, siirtää lukituslevyä
(5) Painonappikuula
(6) Sylinteritappi, menee makasiinin pitkittäisreikään
(7) Lukituslevy asennossa "makasiini lukittu"
