Käyttöturvallisuus Käyttöohje SIPLACE X-sarj a Automaatin energiatila pääkytkimen poiskytkemisen jälkeen Al kaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 90 2.9.1 Pääkytkin kytketty pois päältä - Automaatti kytketty …
Käyttöohje SIPLACE X-sarja Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin energiatila pääkytkimen poiskytkemisen jälkeen
89
2.9 Automaatin energiatila pääkytkimen poiskytkemi-
sen jälkeen
2

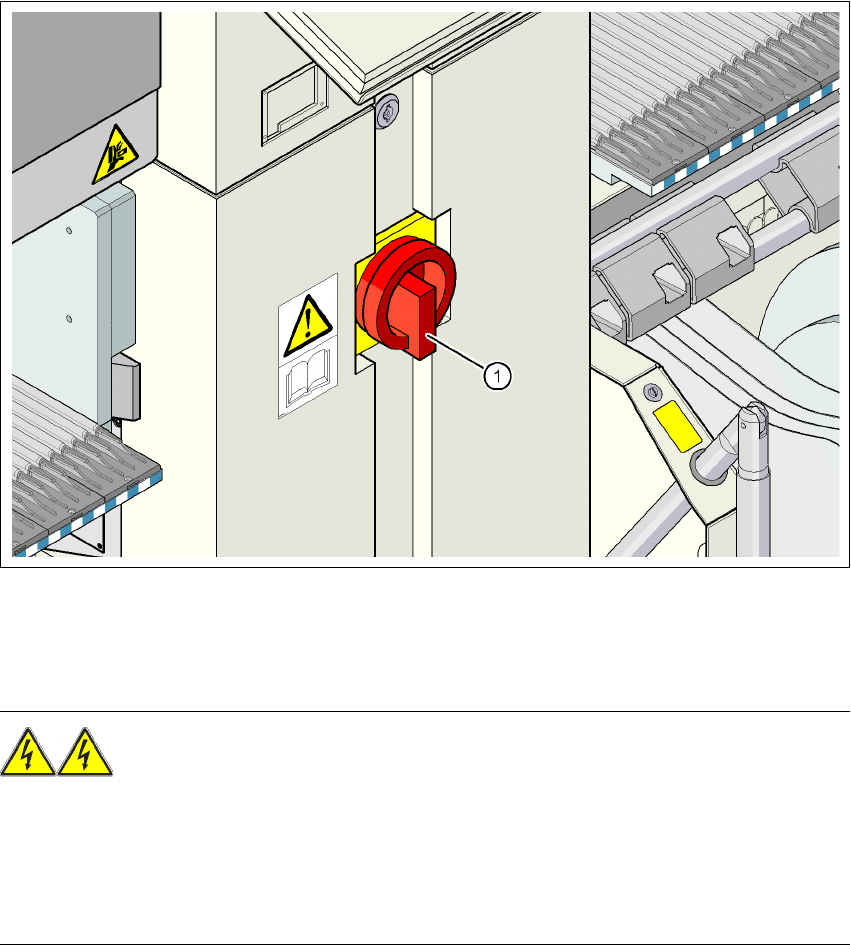

Kuva 2.9 - 1 Virransyötön sijainti automaatilla
2
VAROITUS
Automaattia syötetään 3 200 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ tai 3 x 415 V~ ± 5 %, 50/
60 Hz verkkojännitteellä. Tämän laitteiston osat johtavat sieltä hengenvaarallisia jännitteitä -
myöskin pääkytkimen ollessa poiskytkettynä. Asiaankuulumaton kanssakäynti tämän automaatin
kanssa voi siksi johtaa kuolemaan tai vakavaan ruumiinvammaan kuten myös merkittävään esi-
nevahinkoon. 2
→ Huomioi voimassaolevat onnettomuudentorjunta- ja DIN-määräykset (erityisesti DIN EN 60
204, osa 1).
→ Vain ammattitaitoinen tai koulutettu henkilöstö saa avata virtasyöttöpistoyksikön yllä olevan
kannen.
(1) Pääkytkin
Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
Automaatin energiatila pääkytkimen poiskytkemisen jälkeen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
90
2.9.1 Pääkytkin kytketty pois päältä - Automaatti kytketty kiinni verkkoon
VAROITUS
Poiskytketystä pääkytkimestä huolimatta seuraavat komponentit vielä johtavat hengenvaarallisia
jännitteitä:
– Pääkytkimen Q1 kaapeliliitäntänavat L1, L2 ja L3 (katso kuva 2.9 - 2
, sivu 91)
– Huoltopistorasia X102 (katso kuva 2.9 - 2
, sivu 91)
– Varokeautomaatti F1 huoltopistorasiaa varten (katso kuva 2.9 - 2
, sivu 91)
– Verkkosuodatin Z1 (katso kuva 2.9 - 3
, sivu 92)
– Purkauskuristin L20 sulakkeilla F21, F22 ja F23 (katso kuva 2.9 - 3
, sivu 92)
– Liitäntäkenttä X100 verkkosyöttökaapelin liitäntää varten (katso kuva 2.9 - 3
, sivu 92)
– Kaikkien yksittäisjohtimien väri, jotka johtavat virtaa myös pääkytkimen ollessa pois kytketty-
nä, on ruskea.
Käyttöohje SIPLACE X-sarja Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin energiatila pääkytkimen poiskytkemisen jälkeen
91
2
Kuva 2.9 - 2 Virransyöttöpistoyksikkö, näkymä edestä
Q1 Pääkytkin
X102 Huoltopistorasia
F1 Sulake huoltopistorasialle
