Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 X-syöttömoduulit
171
3.9.1.5 SIPLACE X-sarjan nauhansyöttömoduulien geometria
Yleensä X-sarjan nauhansyöttömoduulien pituus on n. 587 mm korkeus n. 200 mm. Leveydet ja
asetuspaikkojen lukumäärät, jotka ne komponenttipöydällä tarvitsevat, on listattu seuraanassa
taulukossa.
3
Häiriöesteiden maksimi korkeus nauhataskun yläreunan yläpuolella on 3 mm. Koska syöttömo-
duuleissa ei ole mahdollisesti pystyssä olevia luukkuja ja moduulit on lisäksi ankkuroitu kiinni kom-
ponenttipöytään, on ladontapään törmäysvaara redusoitu minimiinsä.
Nauhansyöttömod
uulit
Syöttömoduulin leveys
millimetreinä
Varatut syöttömoduuli-
asetuspaikat
komponenttipöydällä
8 mm X 10,8 1
2x8 mm X 22,9 2
12 mm X 22,6 2
16 mm X 34,4 3
24 mm X 34,4 3
32 mm X 46,2 4
44 mm X 58,0 5
56 mm X 69,8 6
72 mm X 81,6 7
88 mm X 105,2 9
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
X-syöttömoduulit Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
172
3.9.1.6 SIPLACE X-sarjan nauhansyöttömoduulin muotoilu
Molemmat seuraavat kuvat esittävät X-sarjan nauhansyöttömoduulien muotoilun 8 mm X-nau-
hansyöttömoduulin ollessa esimerkkinä.
3

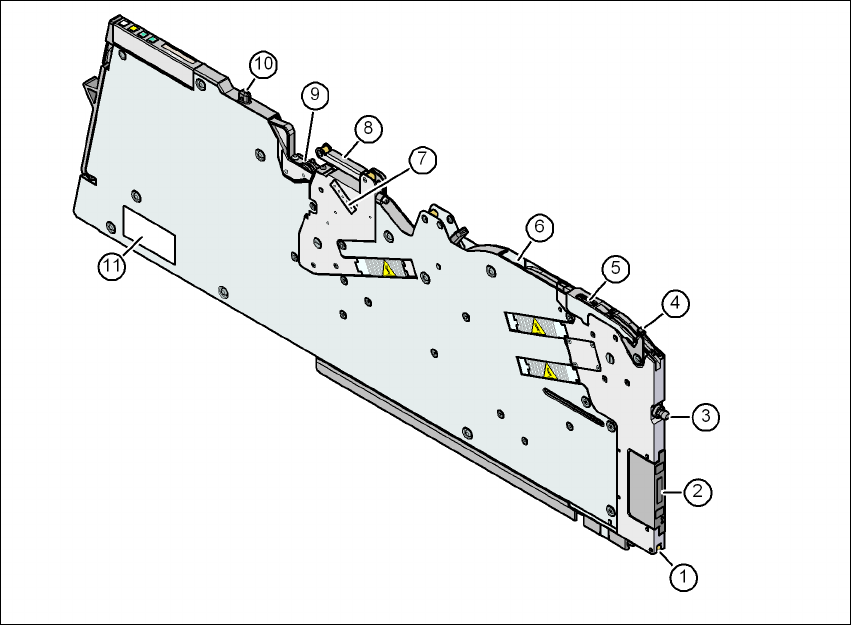

Kuva 3.9 - 1 8 mm X-nauhansyöttömoduuli - näkymä edestä
(1) Lukitusrulla (komponenttipöydän lukituslinkku lukitsee syöttömoduulin lukitusrullastaan pää-
tyasentoonsa.)
(2) EDIF (energia- ja data-interface)
(3) Keskitintappi "edessä"
(4) Vipu poimintaikkunan nostamiseen nauhan sisäänpujottamista ja poisottamista varten
(5) Poimintaikkuna
(6) Nauhanjohdekanavan ulostuloaukko
(7) Peitefoliojännityksen säätäminen
(8) Peitefoliokeinuvipu
(9) Peitefolionpakkauspyörät
(10) Keskitintappi "takana"
(11) Tyyppikilpi
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 X-syöttömoduulit
173
3
Kuva 3.9 - 2 8 mm X-nauhansyöttömoduuli - näkymä takaa
(1) Nauhanjohdekanavan sisäänmenoaukko, jossa nauhajousi
(2) Peitefoliosäiliön luukku
(3) Integroitu veitsi peitefolion poikkileikkaamiseen
(4) Poistokahva, lukittuna sisään
(5) Ohjauspaneeli
(6) Peitefoliopakkauslaitteen käyttömoottori
(7) Nauhakuljetuksen käyttömoottorit
(8) Kiertotyönnin komponenttien poistamiseen
(9) Etummainen liukujohde
(10) Taaempi liukujohde
(11) Graafinen esitys poimintapositioista suhteessa komponenttien kokoon
