Asemalaajennukset Käyttöohje SIPLACE X-sarj a Matrix-Tray-Changer Alkaen ohjelmistov ersiosta SR.70x.xx Painos 01/2011 402 6.3.7 X2-automaatin mit at MTC:n kanssa 6 6 6 6 Kuva 6.3 - 5 X2-automaatin mitat matriisi-t arjot…
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Matrix-Tray-Changer
401
6.3.6 X3-automaatin mitat MTC:n kanssa
6
6
6
6

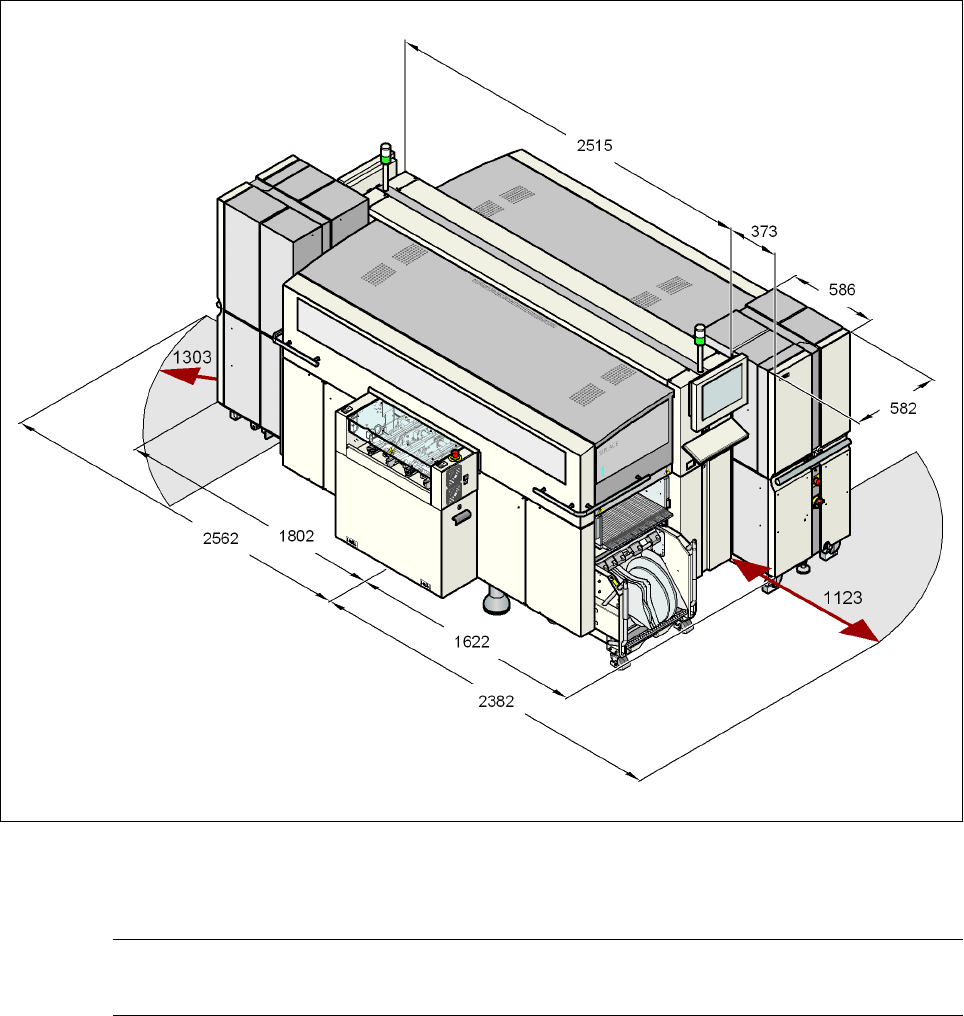

Kuva 6.3 - 4 X3-automaatin mitat matriisi-tarjotin-vaihtajan kanssa millimetreissä
OHJE 6
Asetuspaikoilla 2 ja 4 voidaan komponenttivaunun sijaan telakoida myös matrix-tray-changer.
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Matrix-Tray-Changer Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
402
6.3.7 X2-automaatin mitat MTC:n kanssa
6
6
6
6

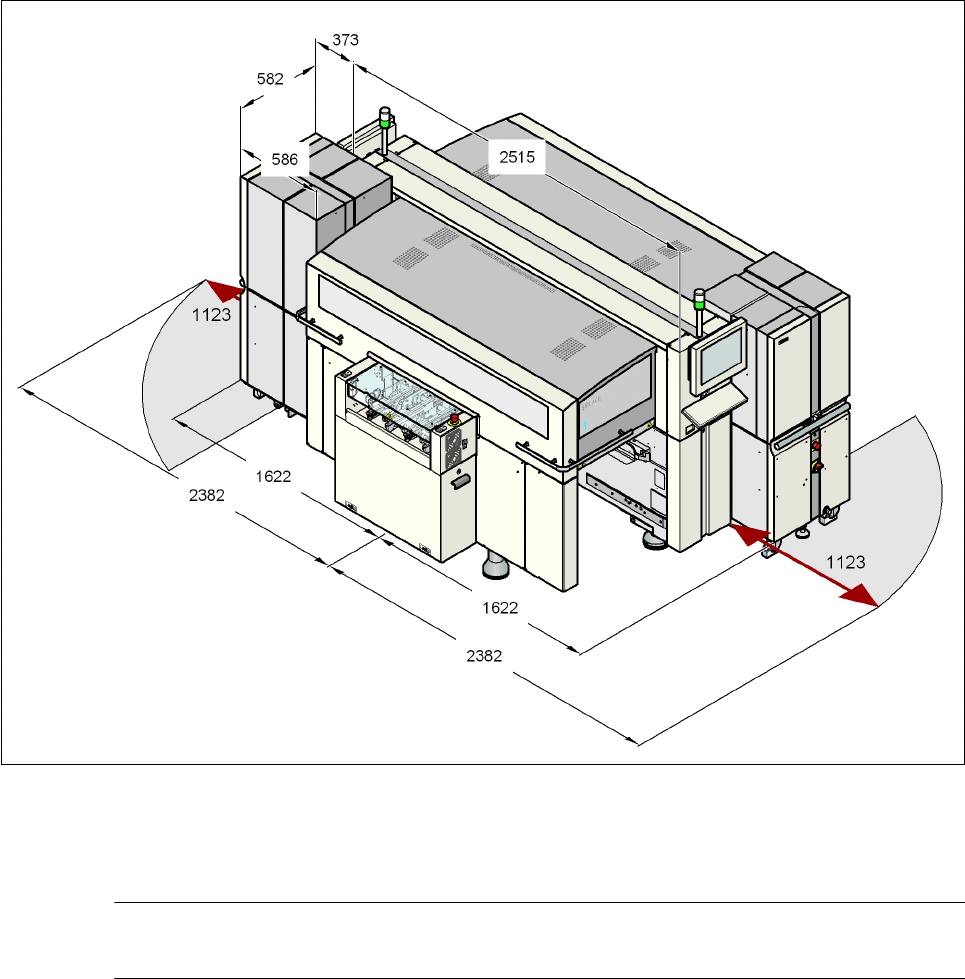

Kuva 6.3 - 5 X2-automaatin mitat matriisi-tarjotin-vaihtajan kanssa millimetreissä
6
OHJE 6
Asetuspaikoilla 2 ja 4 voidaan komponenttivaunun sijaan telakoida myös matrix-tray-changer.
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Komponenttien poisheittosäiliön anturi
403
6.4 Komponenttien poisheittosäiliön anturi
Artikkeli-nro. 00116848-xx Valvonta komponenttien poisheittosäiliölle X-sarja/D3
Komponenttien poisheittosäiliön anturi vahtii, istuuko poisheittosäiliö kunnolla kannattimessaan.
– Jos poisheittosäiliö ei istu kunnolla, automaattia ei voi käynnistää.
– Jos poisheittosäiliö hyppää pidikkeestään ladontaprosessin aikana, automaatti pysäytetään
heti päätörmäyksen estämiseksi.
Jokaista poisheittosäiliötä voidaan valvoa omalla anturillaan.
OHJE 6
Suosittelemme asentamaan, SpeedStar-päätä käytettäessä, optiona olevan tunnistimen kompo-
nenttien poisheittosäiliötä varten.
6.5 SIPLACE High-Force Head
Artikkeli-nro. 00119734-xxHigh-Force Head X-sarjaa varten
Tämä artikkelinumero pätee vain, kun tilataan uusi ladonta-automaatti, jossa on High-Force
Head vakio-TwinStar:in tilalla. 6
Artikkeli-nro. 00119753-xx High-Force Head Upgrade Kit
Käytä tätä artikkelinumeroa silloin, kun haluat korvata vakio-TwinStar:in High-Force Head:il-
lä. 6
6.5.1 Kuvaus
SIPLACE High-Force Head on vakio-TwinStar:in teknologinen jatkokehitys. Se voi käyttää samaa
komponettispektriä ja mahdollistaa lisäksi 30 N asti yltävien asetusvoimien saavuttamisen:
6.5.2 Tekniset tiedot
6
Muuten TwinStar:in ja High-Force Head:in tekniset tiedot vastaavat toisiaan (katso kohta 3.5.3.2,
sivu 138
).
SIPLACE High-Force Head:issa voidaan käyttää kaikkia niitä pipettejä ja tarttujia, joita myös va-
kio-TwinStar käyttää.
Ohjelmoitava asetusvoima 2,0 N - 10 N ± 10 %
yli 10 N - 30 N ± 15 %
