Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 PL-viivakoodinlukija
417
1D-koodityypit UPC, EAN, Codabar 2/5 Interleaved, Code 39, Code
128, Code 99
2D-koodityyppi Data Matrix ECC 200
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Piirilevyn suoristus Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
418
6.11 Piirilevyn suoristus
Artikkeli-nro. 00119677-xx PL-suoristus, yksittäiskuljetus, SIPLACE HF/X/D3 (ei X4I:lle)
Artikkeli-nro. 00119678-xx PL-suoristus, kaksoiskuljetus, SIPLACE HF/X/D3 (ei X4I:lle)
6.11.1 Kuvaus
Ladottavilla piirilevyillä on toisinaan pituus-/leveyssuhde 1:2 tai epäedullisempi. Se tarkoittaa, että
PL-kuljetin kuljettaa piirilevyä pitempi sivu edessä . Kuljetuksen aikana tällaiset piirilevyt voivat
kääntyä hiukan vinoon, niin että kohdistusmerkit eivät enää osu PL-kameran hakuikkunaan. Optio
"PL-suoristus" huolehtii silloin siitä, että nämä piirilevyt suoristetaan jälleen tarkkaan pysäytys-
asentoon.
Jos piirilevyissä on koloja kuljetussuunnassa, se voi aiheuttaa sen, että piirilevy pysäytetään vää-
rään paikkaan mekaanisella pysäyttimellä varustetuissa automaateissa (HS-50, S-25 HM, F5 HM)
ja automaateissa, jotka valvovat pysäytyspaikkaa laservaloilmaisimalla (X-sarja, HF-sarja, HS-60,
S-27 HM). Optiolla "PL-suoristus" varmistetaan, että piirilevyt pysäytetään kaikissa PL-kuljetuk-
sissa samaan paikkaan. Optio "PL-suoristus" on olemassa yksittäis- ja kaksoiskuljetukseen.
6

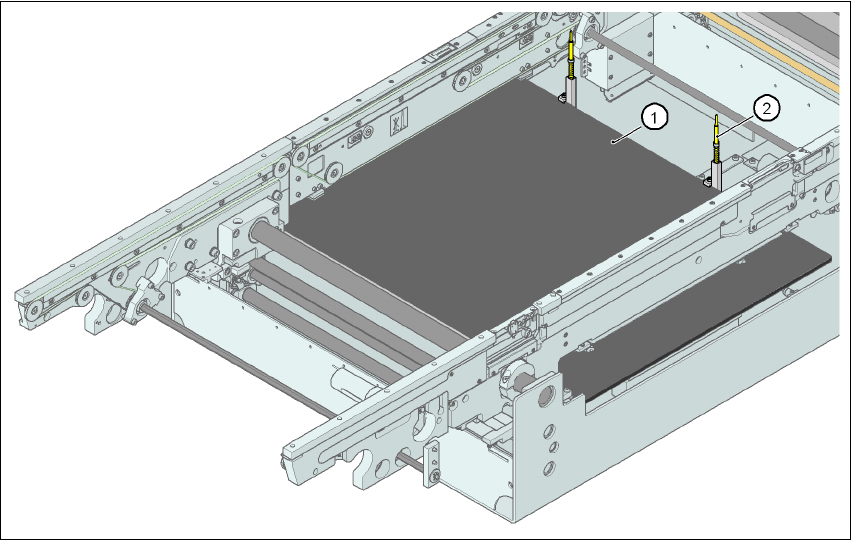

Kuva 6.11 - 1 PL-suoristus
(1) Nostopöytä
(2) PL-vaste
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Siemens-liitäntä
419
Piirilevyä kuljetetaan ladonta-alueelle, kunnes laservaloilmaisin laukaisee pysäytyssignaalin PL-
kuljettimelle. Sen jälkeen nostopöytä ajaa PL-vasteineen ylempänä olevaan paikkaan, jossa piiri-
levyä ei vielä kiinnitetä ja kuljetushihnat voivat sitä vielä siirtää. Molemmat PL-vasteet ovat piirile-
vyn korkeudessa, PL-kannattimet (magneettiset tapit) koskettavat jo piirilevyä. Molemmat
kuljetushihnat ajavat piirilevyä PL-vasteita vasten ja suoristavat sen tällöin. Sen jälkeen nostopöy-
tä ajaa ylimpään päätepositioon, kiinnittää piirilevyn ja vapauttaa sen PL-vasteista, jotta ladonta-
prosessia ei haitata. Ladontaprosessin jälkeen nostopöytä ja PL-suoristus lasketaan alas ja
piirilevyn kuljetetusta eteenpäin jatketaan.
6
6.12 Siemens-liitäntä
Artikkeli-nro. 00116808-xx SIPLACE Interface HF/X/D3
X-sarjan ladonta-automaateissa kuljetinliitäntä on konfiguroitu SMEMA-standardin mukaiseksi.
Tosin on mahdollista käyttää tätä liitäntää myös Siemens-standardin mukaisesti. Tämä on suuri
etu, jos X-sarjan automaatti pitää integroida vanhempaan SIPLACE-linjaan. Vanhemman auto-
maatin jälkivarustelu SMEMA-standardin mukaiseksi ei tällöin ole tarpeellista.
Konfiguroi yksinkertaisesti X-sarjan automaattien kuljetusliitännät Siemens-standardin mukai-
seksi ja yhdistä automaatit siihen kuuluvalla liitäntäkaapelilla.
Tarkempaa tietoa varten katso "Jälkivarusteluohje Siemens kuljetinliitäntä", artikkeli-nro.
00194343-01.
