Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot Alkaen ohjelmistoversiosta SR.70x .xx Painos 01/2011 Mitat ja paino 117 3.3.4.4 Komponenttivaunun järjestelyetäi syys X2-automaatilla 3 3 Kuva 3.3 - 9 Komponenttivaun…
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Mitat ja paino Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
116
3.3.4.3 Komponenttivaunun järjestelyetäisyys X3-automaatilla
3
3
Kuva 3.3 - 8 Komponenttivaunun järjestelyetäisyys X3-automaatilla
Komponenttivaunun järjestelyetäisyys R X3-automaatilla on:
– asetuspaikoilla 1, 3 ja 4
750 mm alaspäin käännetyin kahvoin tai
1050 mm ylöspäin käännetyin kahvoin,
– asetuspaikoilla 2, ja 600
mm alaspäin käännetyin kahvoin tai
900 mm ylöspäin käännetyin kahvoin.
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Mitat ja paino
117
3.3.4.4 Komponenttivaunun järjestelyetäisyys X2-automaatilla
3
3

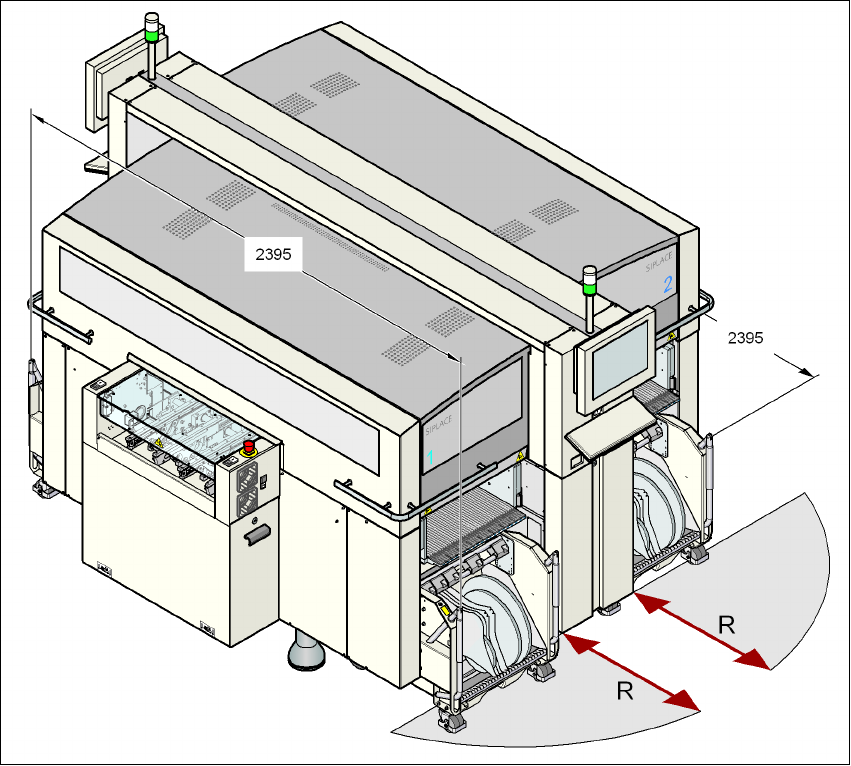

Kuva 3.3 - 9 Komponenttivaunun järjestelyetäisyys X2-automaatilla
Komponenttivaunun järjestelyetäisyys R X2-automaatilla on:
– asetuspaikoilla 2, ja 4
600 mm alaspäin käännetyin kahvoin tai
900 mm ylöspäin käännetyin kahvoin
– asetuspaikoilla 1, ja 3
750 mm alaspäin käännetyin kahvoin tai
1050 mm ylöspäin käännetyin kahvoin.
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
Mitat ja paino Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
118
3.3.5 Painopiste
3
3
3

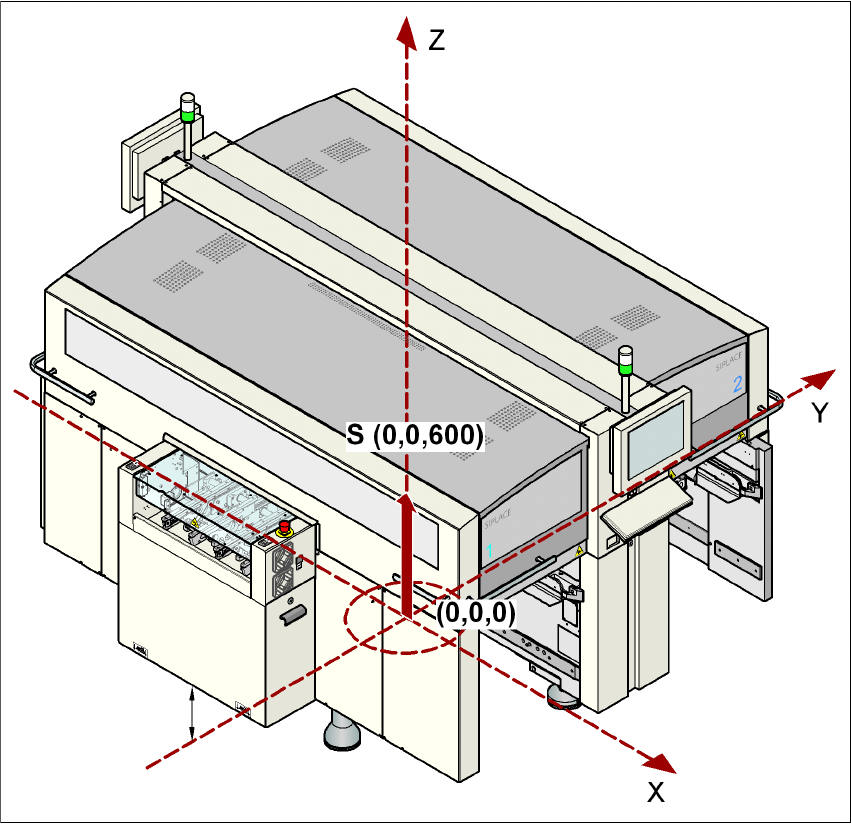

Kuva 3.3 - 10 X-sarjan automaattien painopiste millimetreinä
3
X-koordinaatti 0 mm
Y-koordinaatti 0 mm
Z-koordinaatti 600 mm korkeus
Nämä painopistekoordinaatit pätevät automaatille, jossa on PL-kuljetuskorkeus 830 mm.
