Asemalaajennukset Käyttöohje SIPLACE X-sarj a Multicolor-piirilevykamera, tyyppi 24, digitaalinen Alkaen ohjelmist o versiosta SR.70x.xx Painos 01/2011 410 6.8.2 T ekniset tiedot 6 6.8.3 V alaistuslajit Multicolor-piiril…
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Multicolor-piirilevykamera, tyyppi 24, digitaalinen
409
6
6
6
6
6
6.8 Multicolor-piirilevykamera, tyyppi 24, digitaalinen
6.8.1 Rakenne
Artikkeli-nro. 00119774-xx Piirilevykamera, X-sarja, multicolor, tyyppi 24
6

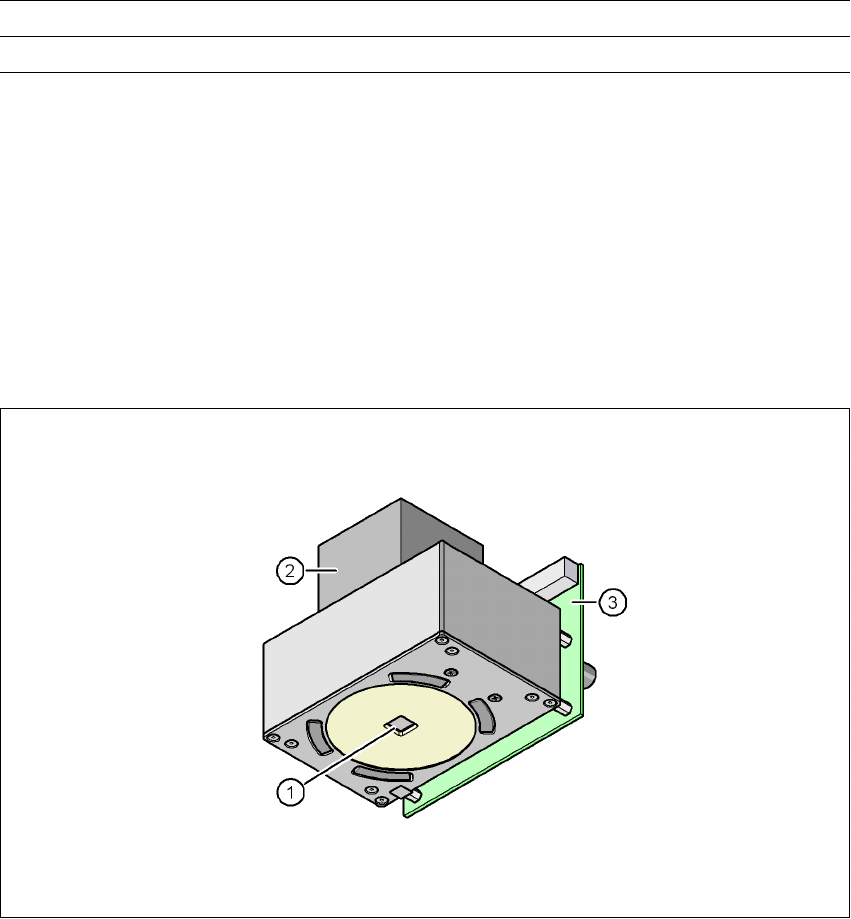

Kuva 6.8 - 1 Multicolor-piirilevykamera, tyyppi 24, digitaalinen
(1) PL-kameraoptiikka ja valaistus
(2) Kameravahvistin
(3) Valaistuksen ohjaus
6
Näkökenttä 20,5 x 20,5 mm²
Valaistuslaji Päältä tuleva valo (5 vapaasti ohjelmoitavaa tasoa)
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Multicolor-piirilevykamera, tyyppi 24, digitaalinen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
410
6.8.2 Tekniset tiedot
6
6.8.3 Valaistuslajit
Multicolor-piirilevykameraan voidaan valita seuraavat valaistuslajit:
– Valkoinen valaistus
Tätä valaistuslajia käytetään vakiopiirilevyille, joissa on tinatut merkit.
– Vinovalo sininen
Tällöin voidaan kirkkaalla perusmateriaalilla olevilla kiiltävillä kohdistusmerkeillä kuten kera-
miikka tai CEM useimmissa tapauksissa saavuttaa selvä kontrastin parannus. Myöskin juo-
tepysäytyslakalla peitetyt vaalealla taustalla olevat kohdistusmerkit saadaan paremmin
tunnistettua.
– Infrapunavalaistus
Tämän valaistuslajin käyttö on erityisen hyvin harkittua merkeille, jotka on peitetty juotepy-
säytyslakalla tai ovat joustomateriaalilla. Keramiikalla olevien hopea/platina-merkkien yhtey-
dessä voidaan saavuttaa mahdollinen tunnistuksen parannus, mikä tulisi tarkistaa
koekeskityksellä/-ladonnalla.
6.8.4 Kohdistusmerkki- ja mustepiste-arviointiperusteet
Kohdistusmerkki- ja mustepiste-arviointiperusteet on kuvattu kohdissa 3.8.6 ja 3.8.7, sivulla 168.
Näkökenttä 5,7 x 5,7 mm²
Polttopistetason etäisyys 28 mm
Valaistuslaji Päältä tuleva valo (5 vapaasti ohjelmoitavaa tasoa)
Hyväksytty-merkin koko 0,3 mm - 2,5 mm sivunpituus kun PL-kuljetustoleranssi on ± 1,0
mm
sivunpituus - 3,0 mm asti kun PL-kuljetustoleranssi on < 1,0 mm
Hylätty-merkin koko Sivunpituus 0,3 mm - 3,0 mm
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 3D-Koplanariteettisensori
411
6.9 3D-Koplanariteettisensori
Artikkeli-nro. 00119919-xx 3D-koplanariteettisensori
6.9.1 Turvallisuusohjeita
Sensori toimii puolijohdelaserilla, jonka aallonpituus on 660 nm (näkyvä/punainen).
Maksimi optinen lähtöteho on 60 mW.
Sensorin luokitus on laserluokka 3B.
– Noudata sensoria käytettäessä asiaa koskevia VDE 0837:n määräyksiä "Laserlaitteiden sä-
teilyturvallisuus" ja Saksassa voimassa olevaa työtuvallisuusmääräystä "Lasersäteily" (BGV
B2).
– Noudata lisäksi oman maasi työturvallisuusmääräyksiä!
Sensorin kotelossa on seuraavat ohjekilvet etu- ja takapuolella:
6
Kuva 6.9 - 1 Laserluokka 3B -merkintä sensorin ikotelossa
Altistuminen lasersäteilylle on vaarallista silmille ja erityistapauksissa myös iholle.
VAROITUS 6
– 3D-koplanariteettisensori ei ole integroituna HÄTÄ-SEIS -piiriin.
– HÄTÄ-SEIS -piiriä ei saa deaktivoida.
– 3D-koplanariteettisensoria saa käyttää vain ladonta-automaatin sisällä.
– Vain valtuutetut henkilöt saavat avata optisen anturin kotelon.
– Korjausta ja huoltoa varten anturit on joka tapauksessa lähetettävä ASM Assembly Systems
GmbH & Co. KG:lle.
LASERSÄTEILY
ÄLÄ OLTISTU SÄTEILYLLE
LASERLUOKKA 3B
DIN EN 60825-1
