Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto Alkaen ohjelmistoversiosta SR.70x.xx P ainos 01/2011 Automaatin asentaminen 235 – ulommainen konejalka PL-kulje tuskorkeudelle 830 mm, pituus 369 mm, ar tikkeli-nro.…
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
234
4.3.4.2 Ulommaisten konejalkojen korkeuden esiasetus
4

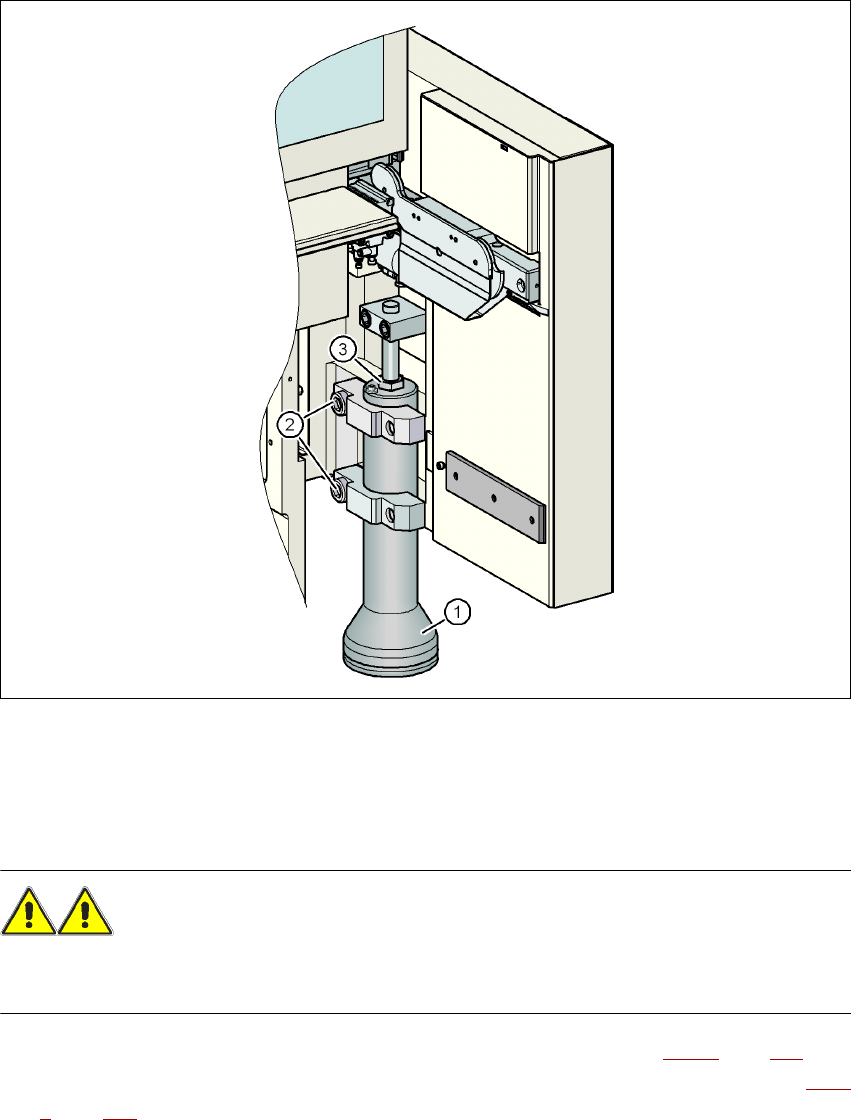

Kuva 4.3 - 6 Ulommaisten konejalkojen korkeuden esiasetus
(1) Konejalka - 2 versiota
(2) Kuusiokoloruuvi, M24x90
(3) Säätöruuvi M24x2x120
VAROITUS 4
Huomio kuusiokoloruuveja avatessa loukkaantumisriskien minimoimiseksi, ettei käsiä tai jalkoja
ole koneen jalkojen alla. Yksi koneen jalka painaa n. 20 kg.
→ Löysää varovasti molemmat kuusiokoloruuvit M24x90 (pos. 2 kuvassa 4.3 - 6
, sivu 234) ruu-
vinväänninsovittimella (avainkoko 19 mm) ja anna ulomman konejalan (pos. 1 kuvassa 4.3 -
6, sivu 234) liukua hitaasti als vastetta vasten.
→ Aseta haluttuun PL-kuljetuskorkeuteen sopiva konejalka sisään.
Ulommaisia konejalkoja on kahta eri versiota: 4
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
235
– ulommainen konejalka PL-kuljetuskorkeudelle 830 mm, pituus 369 mm, artikkeli-nro.
03041008-01 (pos. 1 kuvassa 4.3 - 3
, sivu 231)
– ulommainen konejalka PL-kuljetuskorkeuksille 930 950 900 mm, pituus 439 mm, artik-
keli-nro. 03000890-02 (pos. 2 kuvassa 4.3 - 3
, sivu 231)
→ Suorita esiasetus jokaiselle ulommalle konejalalle.
Konejalan alapinnan ja konerungon alareunan välisellä etäisyydellä tulee olla seuraavat ar-
vot:
→ Säädä säätöruuvia M24x2x120 (pos. 3 kuvassa 4.3 - 6
, sivu 234) 36 mm kiintoavaimella niin,
että saavutat ylläolevasta taulukosta saadun etäisyysarvon kulloisellekin kuljetuskorkeu-
delle..
→ Laske sitten automaattia varovasti alas haarukkatrukilla, kunnes koneen jalat koskettavat ta-
saisesti maata. Toisen henkilön on joka tapauksessa laskutapahtuman aikana valvottava au-
tomaatin vakaata tilaa. Tarvittaessa on ulommaisten konejalkojen lukitusta hieman
löysättävä.
→ Laske automaattia edelleen varovasti alas, kunnes ulommaiset konejalat koskevat korkeus-
säädön säätöruuveja M24x2x120 (pos. 3 kuvassa 4.3 - 6
, sivu 234).
→ Huomioi, että keskimmäiset konejalat (katso piste 2 kuvassa 4.3 - 3
, sivu 231) eivät vielä kos-
keta lattiaan. Tarvittaessa ruuvaa keskimmäisiä konejalkoja vielä hieman sisään automaattiin
tai välikappaleeseen.
OHJE 4
Automaatin lopullisen säädön kuvauksen löydät osassa 4.3.18, sivu 279.
PL:n kuljetuskorkeus Etäisyys konejalan alapinnasta
konerungon alareunaan
830 mm 120 mm
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
236
4.3.5 Kiinnityssarjojen asentaminen koneen runkoon
4.3.5.1 Kiinnityssarjan asentaminen PL-lähtöpuolella
Automaatin toimituksen yhteydessä kiinnityssarjat PL-lähtöpuolella ja PL-lähtökuljetuksella ovat
irrotettuna. Kun asennat kiinnityssarjaa PL-lähtöpuolella, etene seuraavanlaisesti:
– Lähtökuljetuksen asentaminen
Katso luku 4.3.6, sivu 237
– Kiinnityssarjan asentaminen PL-lähtöpuolella Katso luku 4.3.7, sivu 238
– Akselipistoyksikön asentaminen Katso luku 4.3.8, sivu 244
– Merkkilamppujen asennus Katso luku 4.3.14, sivu 268
– Automaatin integrointi linjaan Katso luku 4.3.17, sivu 276
– Automaatin lopullinen asennus Katso luku 4.3.18, sivu 279
4.3.5.2 Kiinnityssarjan asentaminen PL-tulopuolella
Jos kiinnityssarja on myös irrotettuna PL-tulopuolella kuljetussyistä, seuraavat työvaiheet on vielä
suoritettava ennen kuin integroit automaatin linjaan (katso kappale 4.3.17
, sivu 276):
– Syöttökuljetuksen asentaminen
Katso luku 4.3.9, sivu 252
– Kiinnityssarjan asentaminen PL-tulopuolella Katso luku 4.3.10, sivu 254
– Box-PC-yksikön asentaminen SIPLACE X4I -automaattiin Katso luku 4.3.12, sivu 263
– Akselipistoyksikön asentaminen Katso luku 4.3.13, sivu 266
– Merkkilamppujen asennus Katso luku 4.3.14, sivu 268
– Automaatin integrointi linjaan Katso luku 4.3.17, sivu 276
– Automaatin lopullinen asennus Katso luku 4.3.18, sivu 279
