Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarj a Automaatin asentaminen Alkaen ohjelmi stoversiosta SR.70x.xx Painos 01/2011 260 4 Kuva 4.3 - 19 SIPLACE X4/X3/X2:n Box-PC -yksikkö, takasivu - pistokkeen liittämine…
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
259
4.3.11 Box-PC-yksikön asentaminen SIPLACE X4/X3/X2-automaatteihin
4.3.11.1 Box-PC-yksikkö - sähköiset liitäntäpaikat
4

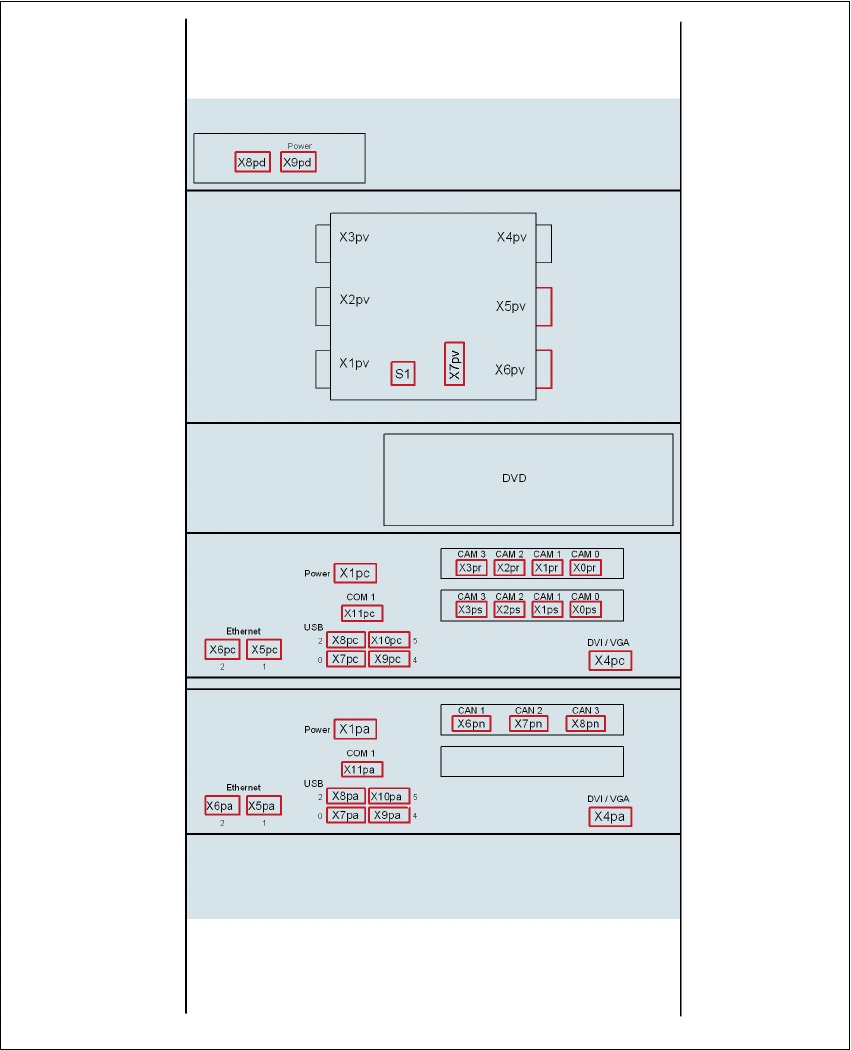

Kuva 4.3 - 18 SIPLACE X4/X3/X2:n Box-PC-yksikkö, etusivu - pistokkeen liittäminen
USB-Hub
Videomultiplekseri
Ohjaustietokone
Koneen ohjain
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
260
4

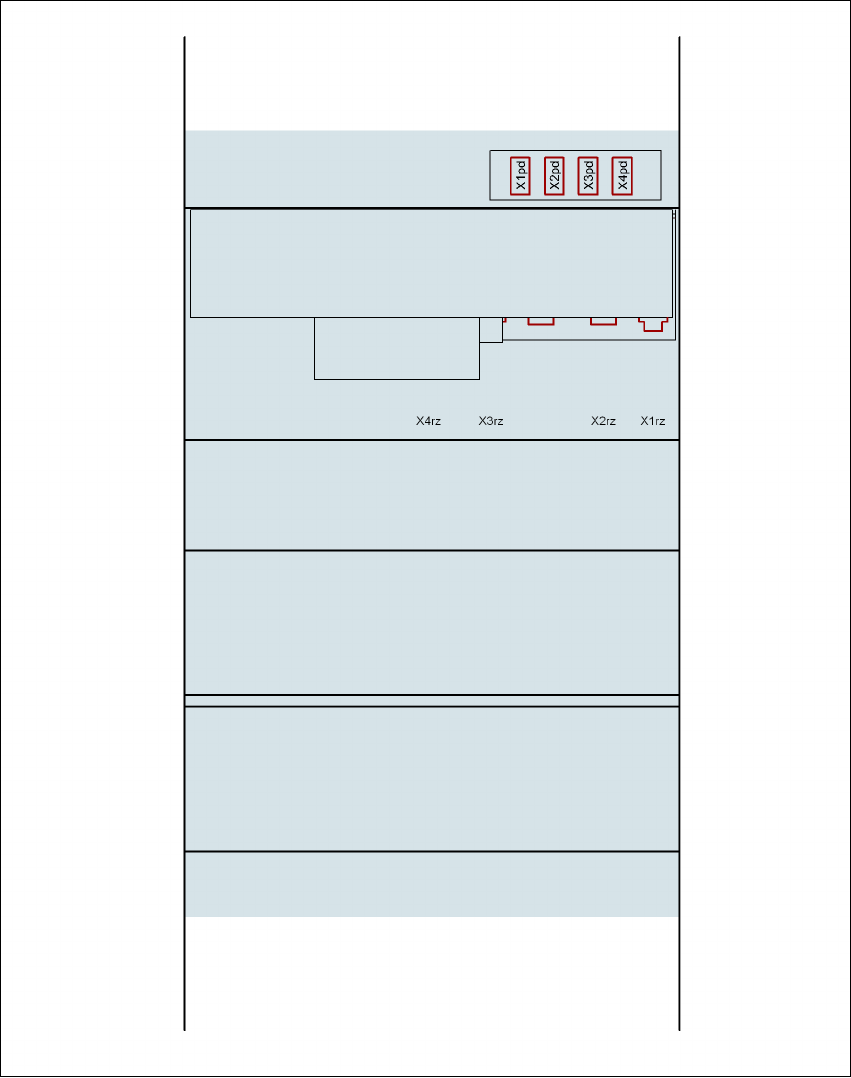

Kuva 4.3 - 19 SIPLACE X4/X3/X2:n Box-PC-yksikkö, takasivu - pistokkeen liittäminen
USB-Hub
DC/DC-konvertteri
Ohjaustietokone
Koneen ohjain
Box-PC jännitteenjakaja
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
261
4.3.11.2 Box-PC-yksikkö X4/X3/X2 - pistokeliitännät etusivulla
4
→ Tarkasta lisäksi seuraavat pistokeliitännät:
4
Box-PC-yksikkö, etusivu
(kuvassa 4.3 - 20
, sivu
263
)
Pistoke
Liitäntäkaapeli Ohje
Pistoke Kaapeli
X0pr
a
X0pr 03009778 Työnnä vasteeseen saakka
X1pr
a
X1pr 03009838 Työnnä vasteeseen saakka
X2pr
a
X2pr 03009755 Työnnä vasteeseen saakka
X3pr
a
X3pr 03009756 Työnnä vasteeseen saakka
X0ps
a
X0ps 03009798 Työnnä vasteeseen saakka
X1ps
a
X1ps 03009818 Työnnä vasteeseen saakka
X2ps
a
X2ps 03009757 Työnnä vasteeseen saakka
X3ps
a
X3ps 03009758 Työnnä vasteeseen saakka
X6pc X6pc 03010478 Työnnä vasteeseen saakka
X5pv X5pv 03051749 Varmista ruuveilla
X6pv X6pv 03051750 Varmista ruuveilla
a) Tämä pistoke on varattu kameralle.
Box-PC-yksikkö, etusivu
(kuvassa 4.3 - 20
, sivu 263)
Pistoke
Pistoke Kaapeli
X1pa X4rz (Box-PC-takasivu) 03050908-W2
X1pc X4rz (Box-PC-takasivu) 03050908-W1
X4pa X2pv 03051748
X4pc X1pv 03051747
X5pc X5pa 03051756
X7pc X8pd 03051755
X9pd X2rz (Box-PC takapuoli) 03052633-W1
