Kuva 5.15 - 4 Komponenttivaunu, X-sarja - kahvojen kääntäminen alaspäin
(1) Työnnä suojus ylöspäin
(2) Käännä kahvat alaspäin
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Komponenttivaunun telakointi telakointiasemaan ja irrotus siitä
349
5.16 Komponenttivaunun telakointi telakointiasemaan
ja irrotus siitä
5

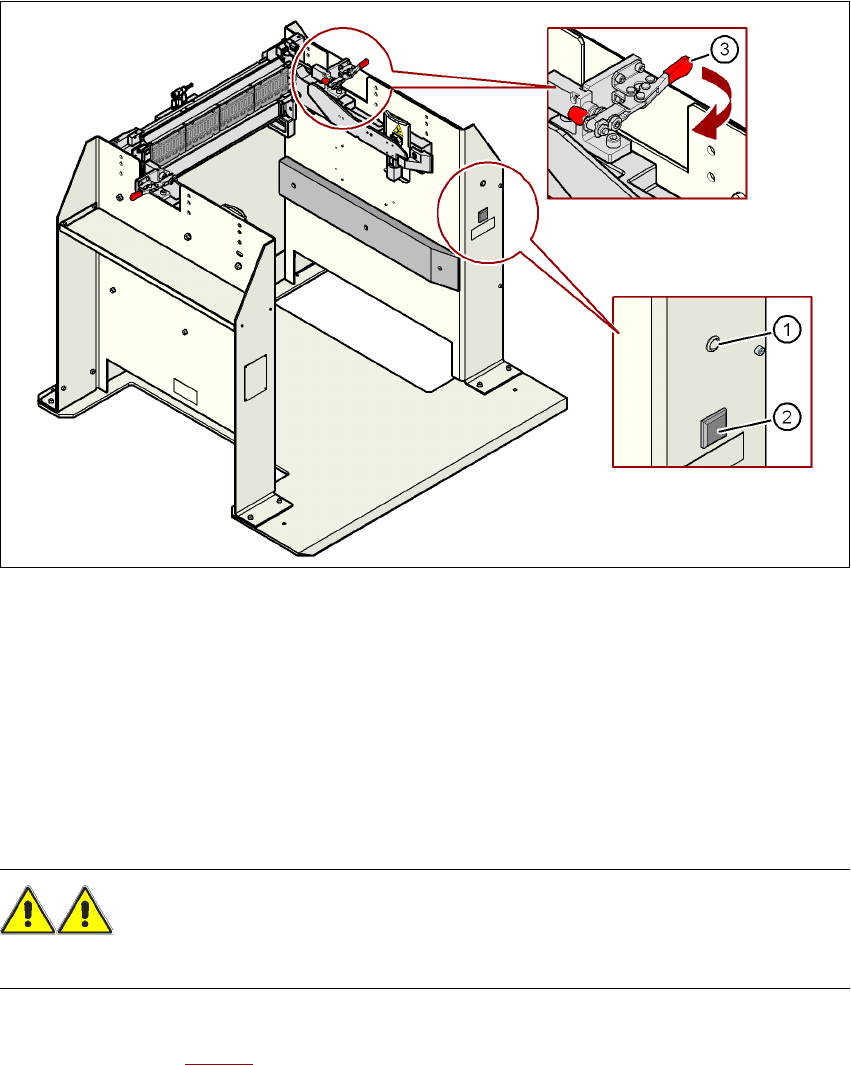

Kuva 5.16 - 1 Komponenttivaunu, X-sarja - kahvojen kääntäminen alaspäin
(1) Verkkosyötön valvontavalo
(2) Painike syöttömoduulien lukitsemiseen ja irroittamiseen komponenttivaunussa
(3) Sivuttaislukitsin komponenttipöydän lukitsemiseen - vipu on asennossa "lukittu"
5
5
5.16.1 SIPLACE X-sarjan komponenttivaunun telakointi telakointiasemaan
VAROITUS 5
→ Älä kurota telakoinnin aikana komponenttivaunun ja telakointiaseman väliselle alueelle.
→ Avaa molemmat sivuttaislukitsimet samanaikaisesti kääntämällä kahvoja nuolen suuntaan
(pos. 3 kuvassa 5.16 - 1
).
Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
Komponenttivaunun telakointi telakointiasemaan ja irrotus siitä Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
350
→ Työnnä komponenttivaunu varovasti telakointiasemaan. Tällöin komponenttipöytää kohote-
taan.
→ Huomioi, että komponenttivaunu on kokonaan telakointiaseman pohjalevyn päällä.
→ Sulje molemmat sivuttaislukitsimet samanaikaisesti (pos. 3 kuvassa 5.16 - 1
, sivu 349).Kom-
ponenttipöytö nostetaan lopulliseen positioon ja lukitaan paikalleen.
→ Painikkeen (pos. 2 kuvassa 5.16 - 1
, sivu 349) avulla syöttömoduulit voidaa lukita ja irroittaa
lukituksesta komponenttipöydällä.
5.16.2 SIPLACE X-sarjan komponenttivaunun poistaminen telakointiasemasta
VAROITUS 5
→ Älä kurota poiston aikana komponenttivaunun ja telakointiaseman väliselle alueelle.
→ Avaa molemmat sivuttaislukitsimet samanaikaisesti (pos. 3 kuvassa 5.16 - 1
, sivu 349).Kom-
ponenttipöytä lasketaan alas.
→ Vedä nyt komponenttivaunu ulos telakointiasemasta.
