4.1.5.3 Haarukkatrukin kosketuspisteet automaatilla
Seuraavat kaksi kuvaa näyttävät automaatilla olevat haarukkatrukin kosketuspisteet, kun nostat
automaatin pois kuormalavalta tai haluat kuljettaa sitä ilman kuormalavaa.
OHJE 4
Kuljeta automaattia pidemmän matkan aina kuormalavalla, jotta vältät vaurioita automaatilla.
Haarukka yhdensuuntaisesti piirilevykuljetuksen kanssa 4
VAROITUS 4
Huomioi ennen automaatin nostamista ehdottomasti seuraavat kohdat, jotta vältät palautumatto-
mat vauriot automaatilla:
– Haarukka saa olla avattuna vain niin laajaksi, että se on aina molempien koneen jalkojen alu-
een sisäpuolella (kosketuspinnat katso kuva 4.1 - 3
, sivu 215). Koneen jalkojen etäisyys on
76 mm. Erityisesti on kiellettyä suurentaa haarukan väliä niin suureksi, että automaattia nos-
tetaan koneen sivuosien varassa. Tästä on seurauksena koneen rungon vääristymä.
→ Huomioi, että haarukka kuormittuu tasaisesti automaattia nostettaessa. Kiinteä alusta haaru-
kan ja automaatin välissä estää automaatin kaatumisen sitä nostettaessa. Näin estetään ko-
neen jalkojen yksipuolinen kuormitus, mikä johtaa koneen jalkojen kiinnityksen
vääristymiseen. On suositeltavaa, että toinen henkilö tarkkailee automaatin nostoa ja varmis-
taa, että automaatti ei sitä nostettaessa kaadu sivulle haarukkatrukin johdosta.
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Kuljetus ja toimitukokoonpano
215
4

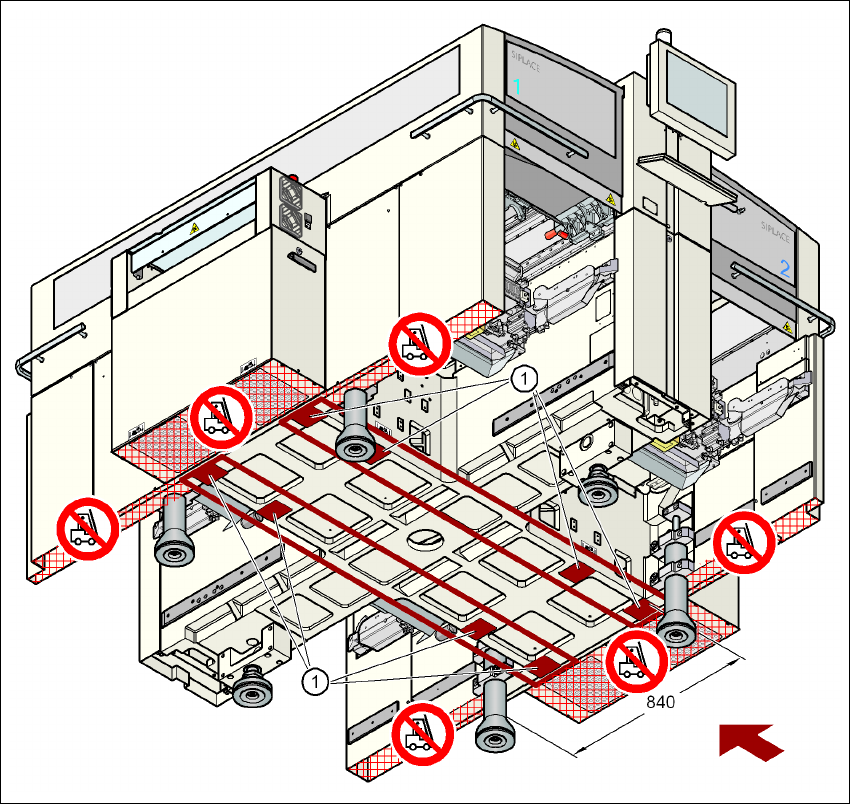

Kuva 4.1 - 3 Tukipinnat - haarukka yhdensuuntaisesti piirilevyjen kuljetussuunnan kanssa
(1) Tukipinnat haarukkatrukin haarukalle
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Kuljetus ja toimitukokoonpano Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
216
Haarukka poikittain piirilevykuljetuksen kanssa 4
4

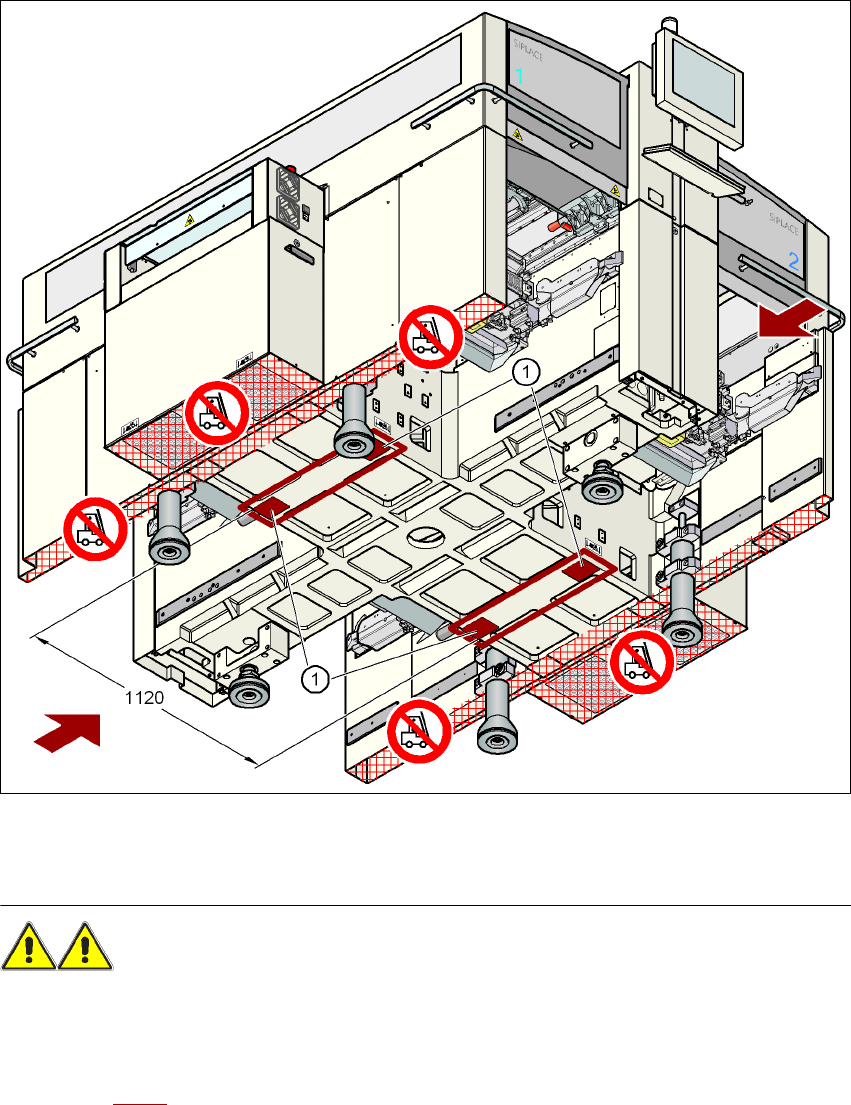

Kuva 4.1 - 4 Tukipinnat - haarukka poikittain piirilevyn kuljetussuunnan kanssa
(1) Tukipinnat haarukkatrukin haarukalle
VAROITUS 4
Huomioi ennen automaatin nostamista ehdottomasti seuraavat kohdat, jotta vältät palautumatto-
mat vauriot automaatilla:
– Haarukan etäisyyden on oltava välillä 800 - 900 mm. Katso haarukkatrukin kosketuspinnat
kuvasta 4.1 - 4
. Tukipintojen ulkoinen etäisyys on 1120 mm. Erityisesti on kiellettyä suurentaa
haarukan väliä niin suureksi, että automaattia nostetaan koneen rungon sivuosien varassa.
Tästä on seurauksena koneen rungon vääristymä.
