4.3.12.3 SIPLACE X4I -automaatin Box-PC-yksikkö - takapuolen pistokeliitännät
4
4
4.3.12.4 Box-PC-yksikön asentaminen SIPLACE X4I -automaattiin
→ Liitä kelta-vihreä maadoituskaapeli Box-PC-yksikköön, kuten kuvassa 4.3 - 16, sivu 257 on
esitetty.
→ Kytke pistokeliitännät Box-PC-yksikön takapuolelta (katso kohta 4.3.12.3
).
→ Nosta Box-PC-yksikkö varovasti kiinnityssarjan kiskolle.
→ Varo, etteivät kaapelit jää puristukseen.
→ Työnnä Box-PC-yksikkö kiinnityssarjaan vasteeseen asti.
→ Kytke pistokeliitännät Box-PC-yksikön etupuolella (katso kohta 4.3.12.2
, sivu 264).
→ Kiinnitä kaapelit etupuolella kaapelinsitojilla.
→ Varmista Box-PC-yksikkö lieriöruuvilla.
→ Kiinnitä maadoituskaapeli oviin (Pos. 2 kuvassa 4.3 - 15
, sivu 254), kuten on esitetty kuvassa
4.3 - 16
sivulla 257.
→ Lukitse ovet
Box-PC-yksikkö
(kuva 4.3 - 20
, sivu 263)
Pistoke
Liitäntäkaapeli Ohje
Pistokkeesen pääsee käsiksi
takapuolelta
Pistoke Kaapeli
X3rz X3rz 03050907 Työnnä vasteeseen saakka
X10rz X10rz 03056891 Työnnä vasteeseen saakka
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
266
4.3.13 Akselipistoyksikön asentaminen
4.3.13.1 Akselin ohjausmoduuli X4I, X4, X3 (portaali 1 ja portaali 4) -
sähköiset liitäntäpaikat
4

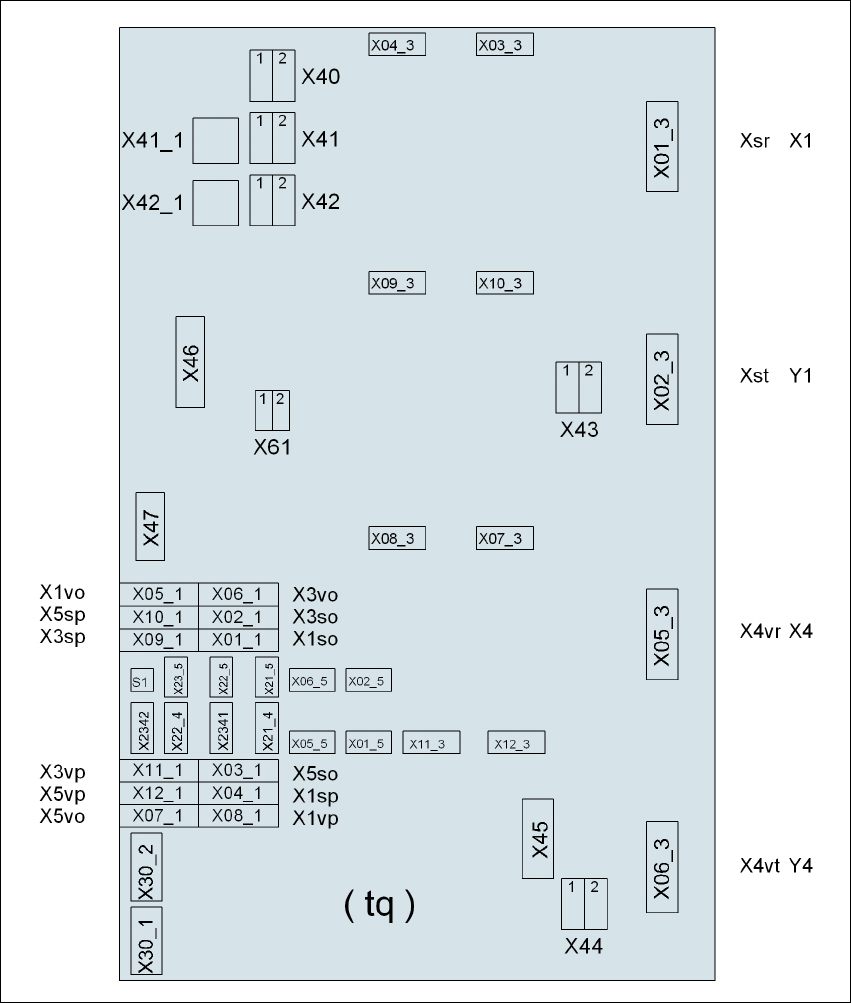

Kuva 4.3 - 21 Akselin ohjausmoduuli X4I, X4, X3 (portaali 1 ja portaali 4), takapuoli - pistokkeen kiinnittäminen
Pistoke
Pistoke
Pistoke
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
267
4.3.13.2 Akselin ohjausmoduuli X4I, X4, X3 (portaali 1 ja portaali 4) -
pistokkeen kiinnittäminen
→ Kiinnitä sähkökaapelit seuraavan kaavion mukaan:
4
Akselin
ohjausmoduuli
Pistoke
Liitäntäkaapeli Ohje
Pistoke Kaapeli
X41_1tq X41_1tq 03050919 Lukitse pistoke
X42_1tq X42_1tq 03050919 Lukitse pistoke
X45tq X45tq 03050920-W1 Lukitse pistoke
X46tq X46tq
03050920-W2
03050920-W3
Lukitse pistoke
X47tq X47tq
03050920-W4
03050920-W5
Lukitse pistoke
X01_3tq X4sr 03050881 Lukitse pistoke
X02_3tq X4st 03050882 Lukitse pistoke
X05_3tq X4vr 03050911 Lukitse pistoke
X06_3tq X4vt 03050912 Lukitse pistoke
X01_1tq X1so 03009771 Työnnä vasteeseen saakka
X02_1tq X3so 03009772 Työnnä vasteeseen saakka
X03_1tq X5so 03009773 Työnnä vasteeseen saakka
X04_1tq X1sp 03009774 Työnnä vasteeseen saakka
X05_1tq X1vo 03009831 Työnnä vasteeseen saakka
X06_1tq X3vo 03009832 Työnnä vasteeseen saakka
X07_1tq X5vo 03009833 Työnnä vasteeseen saakka
X08_1tq X1vp 03009834 Työnnä vasteeseen saakka
X09_1tq X3sp 03009775 Työnnä vasteeseen saakka
X10_1tq X5sp 03009776 Työnnä vasteeseen saakka
X11_1tq X3vp 03009835 Työnnä vasteeseen saakka
X12_1tq X5vp 03009836 Työnnä vasteeseen saakka
X03_3tq X03_3tq 03050883 Lukitse pistoke
X04_3tq X04_3tq 03050884 Lukitse pistoke
X07_3tq X07_3tq 03050913 Lukitse pistoke
X08_3tq X08_3tq 03050914 Lukitse pistoke
