Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarj a Automaatin asentaminen Alkaen ohjelmi stoversiosta SR.70x.xx Painos 01/2011 254 4.3.10 Kiinnityssarjan asent aminen PL-tulopuolella 4.3.10.1 T yökalut – Pistoavain,…
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
253
→ Irrota kaapelisuojukset (pos. 3 ja 5 kuvassa 4.3 - 14, sivu 252) tulokuljetuksen poskilevyistä
(pos. 1 kuvassa 4.3 - 14
, sivu 252).
→ Aseta reunalevy (pos. 1 kuvassa 4.3 - 14
, sivu 252) varovasti työstökuljetuksen reunalevyyn
(pos. 2 kuvassa 4.3 - 14
, sivu 252).
VAROVASTI 4
Varo, ettet katkaise valoilmaisimien tai käyttömoottorien kaapeleita.
→ Kiinnitä jokainen koneenalusta neljän M6x16-lieriöruuvin ja siihen kuuluvien aluslevyjen
kanssa (Pos. 7 kuvassa 4.3 - 14
, sivu 252).
→ Yhdistä valoilmaisimien ja käyttömoottorien sähkökaapelit.
→ Kiinnitä kaapelisuojat (Pos. 3 ja 5 kuvassa 4.3 - 14
, sivu 252).
→ Työnnä kuusikulma-akseli (pos. 9 kuvassa 4.3 - 14
, sivu 252) käyttöyksikköön (pos. 10 ku-
vassa 4.3 - 14
, sivu 252).
→ Huomioi, että kuusikulma-akselin johde (pos. 8 kuvassa 4.3 - 14
, sivu 252) osoittaa aina sii-
hen kuljetinreunaan, johon käyttöyksikkö (pos. 10 kuvassa 4.3 - 14
, sivu 252) on kiinnitetty.
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
254
4.3.10 Kiinnityssarjan asentaminen PL-tulopuolella
4.3.10.1 Työkalut
– Pistoavain, DIN 911, sarja
– Koneen avain
4.3.10.2 Asennus
4

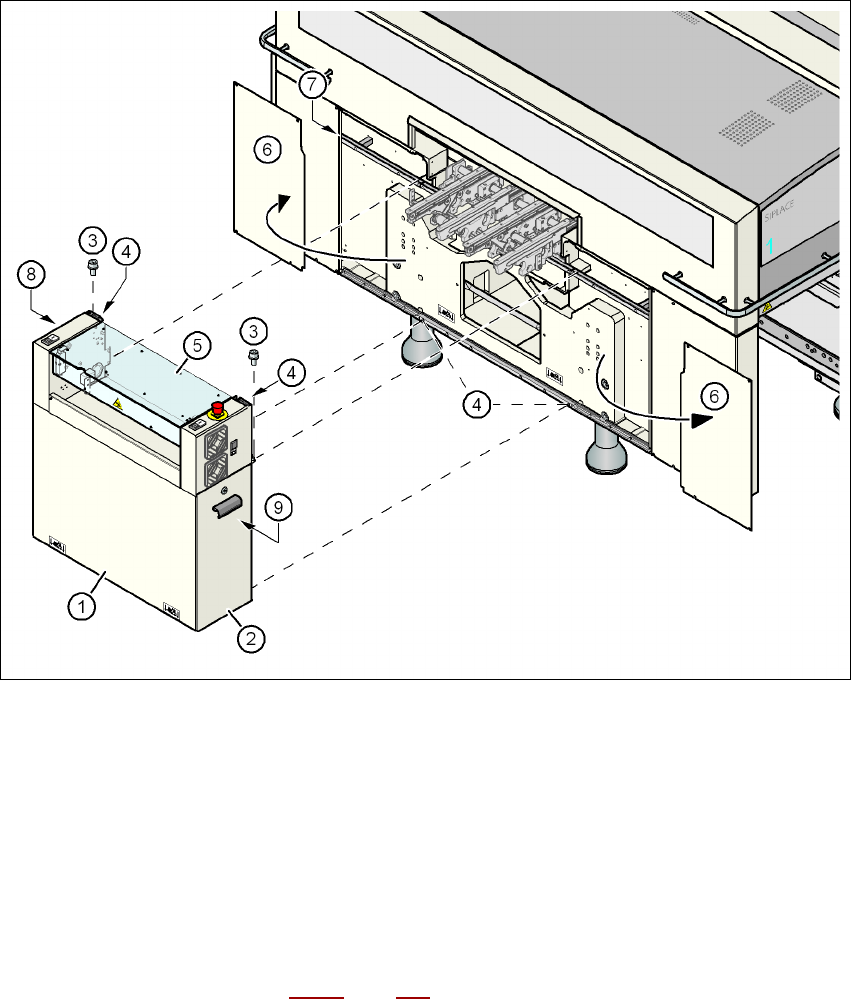

Kuva 4.3 - 15 Kiinnityssarjan asentaminen PL-tulopuolella
(1) Kiinnityssarja
(2) Ovet
(3) Lieriöruuvi DIN 912, M6x16 ja aluslevy
(4) Maadoitusliitin
(5) Kuljetinsuojus
(6) Sivupelti, irrotettuna
(7) Pistoyksikkökisko
(8) Box-PC-yksikkö (katso luku 4.3.12
, sivu 263)
(9) Akselipistoyksikkö (X4I, X4, X3: portaalit 1 ja 4)
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
255
→ Poista molemmat sivupellit (pos. 6 kuvassa 4.3 - 15, sivu 254).
VAROVASTI 4
Älä ruuvaa kolmea alinta ruuvia heti kokonaan pois, vaan löysää ainoastaa niitä, jotta sivu-
pelti ei putoa alas.
→ Irrota maadotuskaapeli sivupellistä.
→ Poista molemmat ovet (Pos. 2 kuvassa 4.3 - 15
, sivu 254) kiinnityssarjasta (Pos. 1).
OHJE: 4
Jotta vältytään vaurioilta, on suositeltavaa, että toinen henkilö auttaa kiinnityssarjan asen-
nuksessa.
→ Poista Box-PC-yksikkö
a
(pos. 8 kuvassa 4.3 - 15, sivu 254) ja akselin ohjauskortti (pos. 9 ku-
vassa 4.3 - 15
, sivu 254) automaatin sivulta, jotta saat riittävästi tilaa lisärakenteen asentami-
seen (pos. 1 kuvassa 4.3 - 15
, sivu 254).
→ Huomioi, että liitoskaapelit Box-PC-yksikköön ja akselin ohjauskorttiin eivät jää kiristykseen.
→ Nosta kiinnityssarjaa (Pos. 1 kuvassa 4.3 - 15
, sivu 254) koneen rungossa ja sijoita se niin,
että molemmat asennuskulmat ovat pistoyksikkökiskolla (Pos. 7 kuvassa 4.3 - 15
, sivu 254).
VAROVASTI 4
Varo, ettei kiinnityssarja törmää PL-kuljetuksen kuusikulma-akselin kanssa ja väänny sa-
malla mutkalle.
→ Kiinnitä kiinnityssarja neljää M6x16-lieriöruuvia ja niihin kuuluvia aluslevyjä käyttäen (pos. 3
kuvassa 4.3 - 15
, sivu 254).
a) Katso luku 4.3.12, sivu 263
