4.3.10.3 Kuusikulma-akselin ohjauksen kiinnittäminen
→ Kiinnitä kiinnityssarjassa yksittäiskuljetuksen yhteydessä yksi ohjaus kuusikulma-akselia var-
ten (Pos. 8 kuvassa 4.3 - 14
, sivu 252) kukin aina kahdella M6x16-lieriöruuvilla ja aluslevyllä.
→ Kiinnitä kiinnityssarjassa kaksoiskuljetuksen yhteydessä kaksi ohjausta Kuusikulma-akselia
varten (Pos. 8 kuvassa 4.3 - 14
, sivu 252) kukin aina kahdella M6x16-lieriöruuvilla ja alusle-
vyllä.
4.3.10.4 Sähkökaapeliliitäntöjen muodostaminen - kiinnityssarja piirilevyjen tulopuolella
4
Lisärakenteen vasen sivu
(kuljetussuuntaan katsottuna)
Pistokkeella/
kaapelilla
Pistokkeelle/
kaapelille
Käynnistys-/pysäytyspainike
Kytkin PL-kuljetinsuojus
X61/03020410 X61/03002537
Suojakannen kytkin, asettelupaikka 4
X54/03020409 X54/03002540
Painike komponenttivaunun sisäänvetolaitteisto,
asetuspaikka 4
X242/03021056 X242/03021054
Lisärakenteen oikea sivu
(kuljetussuuntaan katsottuna)
Pistokkeella/
kaapelilla
Pistokkeelle/
kaapelille
HÄTÄ-SEIS-painike
Käynnistys-/pysäytyspainike
X64/03020687 X64/03002538
Suojakannen kytkin, asettelupaikka 1
X51/03020409 X51/03002539
Painike komponenttivaunun sisäänvetolaitteisto,
asetuspaikka 1
X212/03021056 X212/03021051
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
257
4.3.10.5 Maadoituskaapelin asentaminen oviin
→ Kiinnitä molemmat maadoituskaapelit oviin (Pos. 4 kuvassa 4.3 - 15, sivu 254) seuraavalla
tavalla koneen rungossa:
4

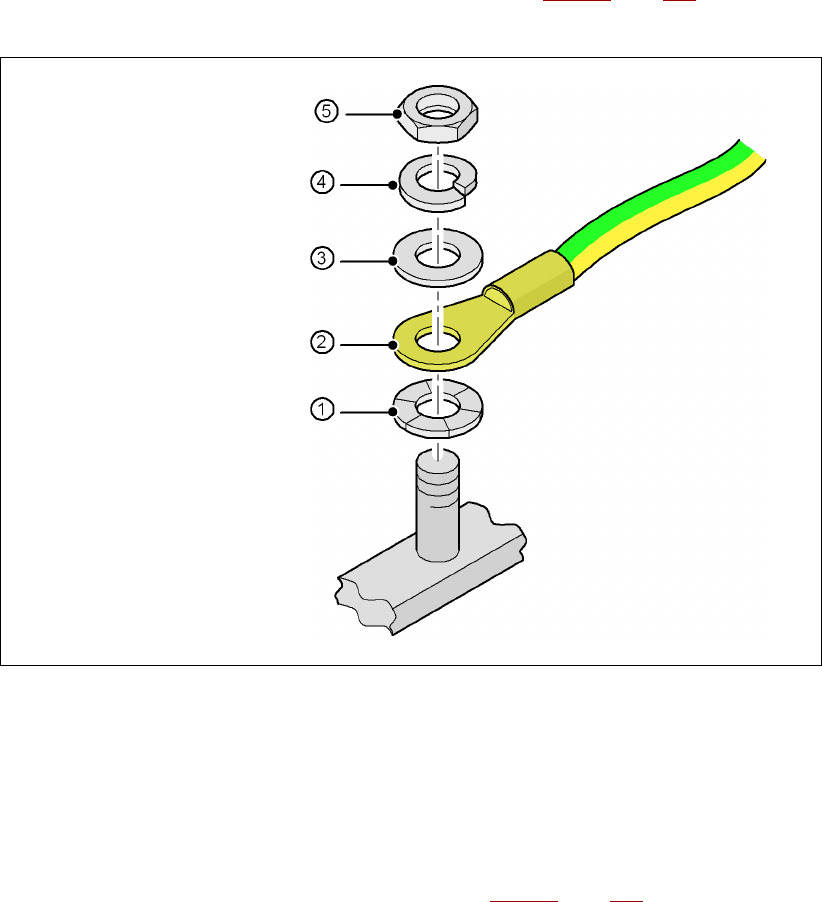

Kuva 4.3 - 16 Maadoituskaapelin asentaminen
4
4
4
4
4
4.3.10.6 Tarkasta ja säädä suojakannen kytkimet
→ Tarkista suojakansikytkimien toiminta (pos. 2 kuvassa 4.3 - 17, sivu 258).
→ Säädä tarvittaessa suojakansikytkimet (katso huolto-ohje).
4
Kuusikulmamutteri M5
Jousirengas M5, DIN 7980
Aluslevy M5, DIN 125
Kaapelikenkä, renkaan
muotoinen
Kosketinlevy
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
258
4.3.10.7 Kosketussuojalevyn asentaminen "alas"
Automaatit toimitetaan vain yhdellä kosketussuojalevyllä "alas". Jos automaatit asennetaan linjan
sisällä, niin silloin kosketussuojalevy tulee välittömästi viereisten lähtö- ja syöttökuljetuksien väliin.
VAROITUS 4
Asenna kosketussuojalevy "alas" (Artikkeli-nro. 03045426-01) neljällä M4x12-kuusiokoloruuvilla
ensisijaisesti linjan ensimmäisen automaatin tulopuolella ja viimeisen automaatin lähtöpuolella.
Näin estetään henkilöstön aiheeton koskeminen automaatin sisäosiin.
4

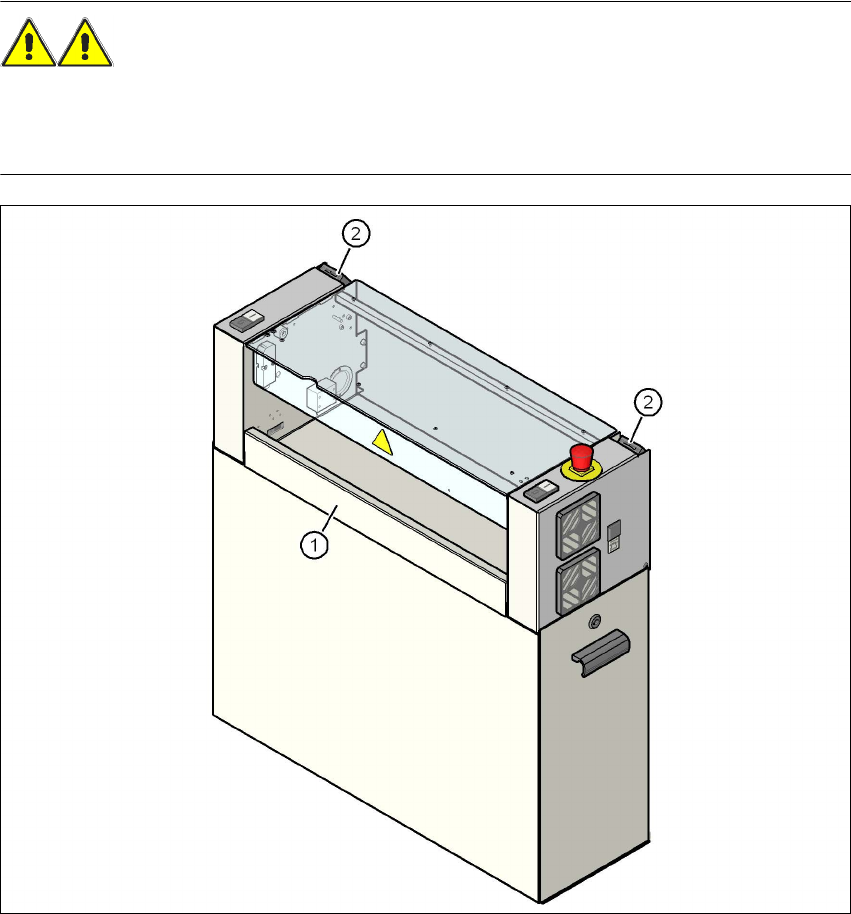

Kuva 4.3 - 17 Kosketussuojalevyn asentaminen "alas" PL-lähtöpuolella
(1) Kosketussuojalevy "alas", Artikkeli-nro. 03045426-xx
(2) Suojakannen kytkin
