Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
Turvalaitteet Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
74
2.6.2 Automaatilla olevat kytkimet ja painikkeet
2.6.2.1 Automaatilla olevien kytkimien ja painikkeiden sijainti
2

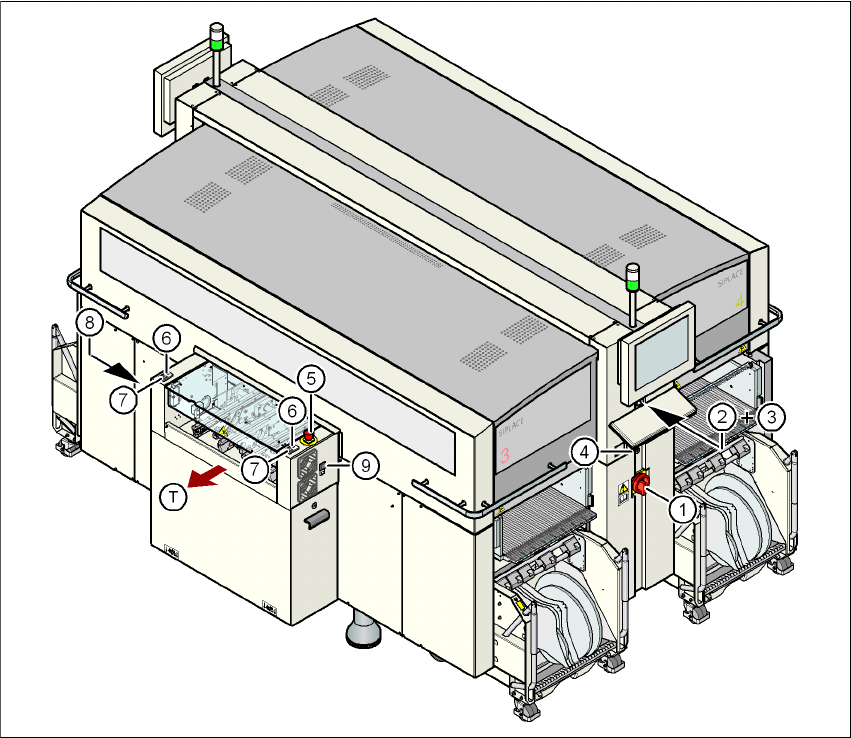

Kuva 2.6 - 3 Kytkimien ja painikkeiden sijainti - katsaus PL-luovutuspuolelle
(1) Pääkytkin
(2) Pysäytyspainike (musta) ohjauspöydällä virransyötön puolella
(3) Käynnistyspainike (valkoinen) ohjauspöydällä virransyötön puolella
(4) Komponenttilaskuri ohjauspöydällä virransyötön puolella
(5) HÄTÄ-SEIS-painike luovutuspuolella
(6) Käynnistyspainike (valkoinen) luovutuspuolella
(7) Pysäytyspainike (musta) luovutuspuolella
(8) Painike (musta) komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 2
(9) Painike (musta) komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 3
(T) Piirilevyn kuljetussuunta
Käyttöohje SIPLACE X-sarja Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Turvalaitteet
75
2

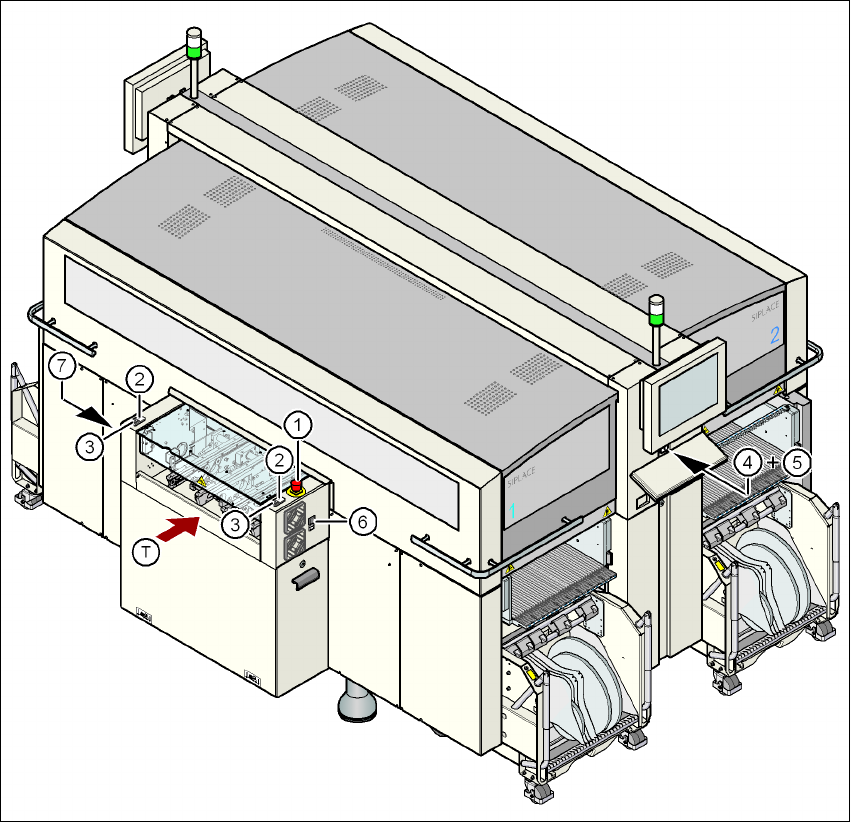

Kuva 2.6 - 4 Kytkimien ja painikkeiden sijainti - näkymä PL-tulopuolelle
(1) HÄTÄ-SEIS-painike tulopuolella
(2) Käynnistyspainike (valkoinen) tulopuolella
(3) Pysäytyspainike (musta) tulopuolella
(4) Käynnistyspainike (valkoinen) ohjauspöydällä paineilmayksikön puolella
(5) Pysäytyspainike (musta) ohjauspöydällä paineilmayksikön puolella
(6) Painike (musta) komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 1
(7) Painike (musta) komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 4
(T) Piirilevyn kuljetussuunta
Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
Turvalaitteet Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
76
2.6.2.2 Suojakytkimien sijainti automaatilla
2

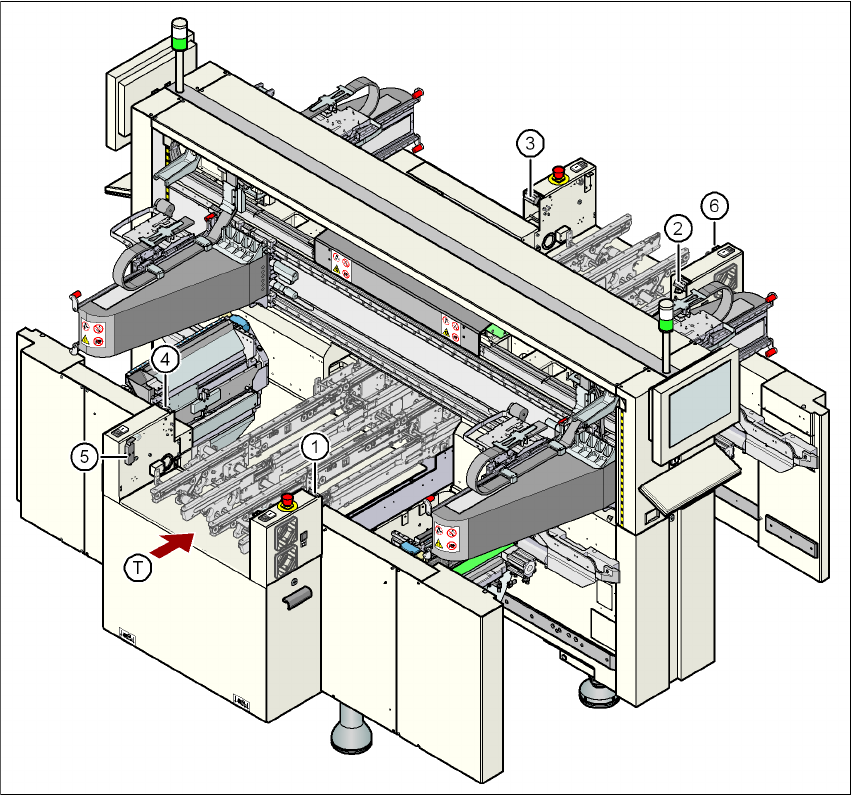

Kuva 2.6 - 5 Suojakytkimien sijainti automaatilla
2
(1) Suojakannen kytkin, asettelupaikka 1
(2) Suojakannen kytkin, asettelupaikka 2
(3) Suojakannen kytkin, asettelupaikka 3
(4) Suojakannen kytkin, asettelupaikka 4
(5) Peitekannen suojakytkin PL-kuljettimien sisäämenopuolella
(6) Peitekannen suojakytkin PL-kuljettimien ulostulopuolella
(T) Piirilevyn kuljetussuunta
