5.9.5 Jakolevyjen asettaminen nauhakonttiin
→ Jakolevyssä on erilaisia reunoja, ja se voidaan asettaa nauhakonttiin kahdella tavalla. Pisto-
akselien käytön yhteydessä jakolevyssä pistoakseleita varten olevat aukot osoittavat ylös-
päin (katso Pos. 4 kuvassa 5.9 - 3
). Jos pistoakseleita ei käytetä, jakolevyn pyöristetty reuna
osoittaa ylöspäin (katso Pos. 5 kuvassa 5.9 - 3
).
→ Asenna jakolevyt, kuten kuvassa 5.9 - 3
näkyy ja huomioi, että nauhakontin pienin jako on 2-
osainen jako. Näin vältät ladontavirheitä.
→ Tarkasta, että jakolevyt täyttävät saman merkkipaikan kaikilla kolmella johtokiskolla. Muutoin
jakolevy kallistuu tai taittuu.
5

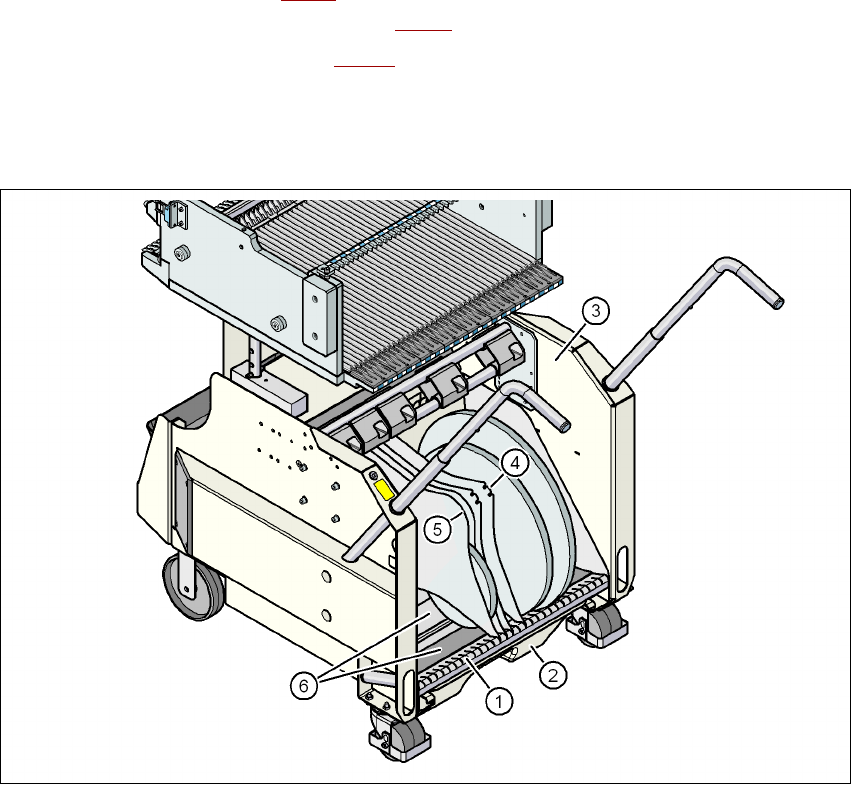

Kuva 5.9 - 3 Jakolevy nauhakontissa
(1) Johtokisko jakolevyä varten
(2) Nauhajäteastia
(3) Nauhakontti
(4) Jakolevyn sijainti, kun pistoakseleita käytetään
(5) Jakolevyn sijainti, kun pistoakseleita ei käytetä
(6) Liukutuet nauharullille
Käyttöohje SIPLACE X-sarja Koneella suoritettavat tehtävät
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Syöttömoduulien varustaminen
327
5.10 Syöttömoduulien varustaminen
5.10.1 Ohjeet syöttömoduulien käsittelyyn
Syöttömoduulit ovat tarkkuuslaitteita. Käsittele syöttömoduuleja siksi varovaisesti.
→ Vältä syöttömoduulien kolhimista esteisiin.
→ Älä anna syöttömoduulien pudota.
→ Käytä huoltamiseen sopivia työkaluja.
5.10.2 X-syöttömoduulin ottaminen komponenttipöydältä
5

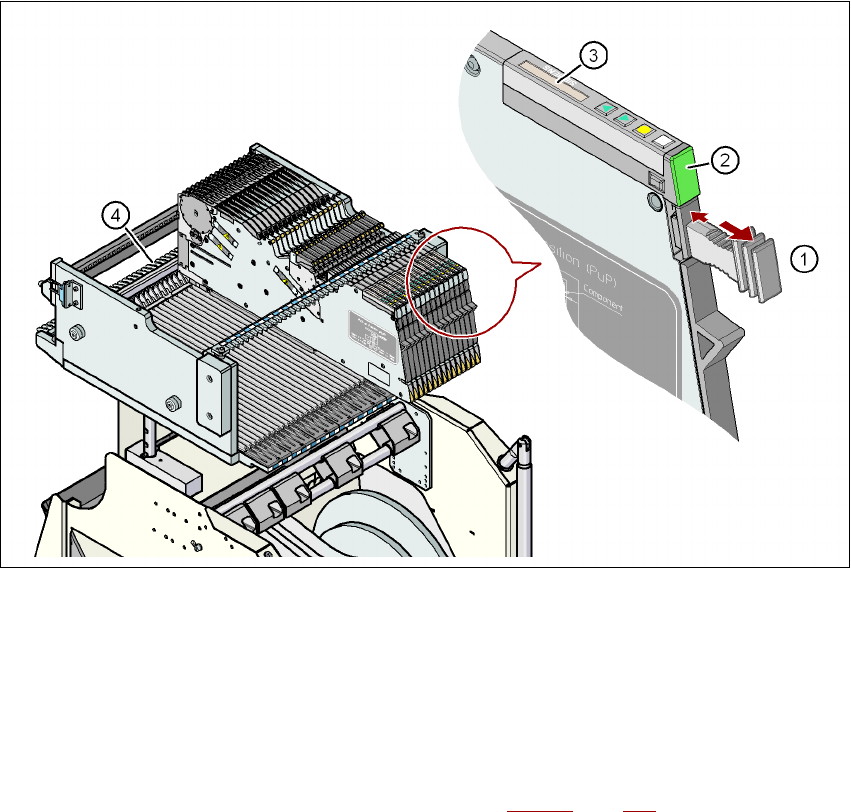

Kuva 5.10 - 1 X-syöttömoduulin ottaminen komponenttipöydältä
(1) Poistokahva
(2) Statusnäyttö
(3) LCD-näyttö
(4) Salpa X-syöttömoduulien lukitsemiseen
5
Käyttövalmiissa tilassa statusnäytön valo (pos. 2 kuvassa 5.10 - 1, sivu 327) on vihreä, silloin kun
X-syöttömoduuli kuuluu senhetkiseen varusteluun. Statusnäyttö pysyy pimeänä, jos syöttömo-
duuli ei kuulu senhetkiseen varusteluun.
Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
Syöttömoduulien varustaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
328
X-syöttömoduuli on lukittu komponenttipöytään salvan avulla, eikä sitä voi vetää pois. Jos haluat
ottaa syöttömoduulin komponenttipöydältä, toimi seuraavasti:
→ Paina poistokahvaa (pos. 1 kuvassa 5.10 - 1
, sivu 327). Poistokahva ponnahtaa ulos ja
statusnäyttö sammuu.
→ Odota n. 1 sek, kunnes lukitus (pos. 4 kuvassa 5.10 - 1
, sivu 327) vapauttaa syöttömo-
duulin.
→ Vedä syöttömoduuli poistokahvasta komponenttipöydältä. Jos odotat pidempään kuin n.
5 sek., niin syöttömoduuli lukitaan uudelleen. Statusnäyttöön syttyy punainen valo ja
LCD-näytölle (pos. 3 kuvassa 5.10 - 1
, sivu 327) tulee ilmoitus "Handle --->>".
→ Työnnä poistokahva uudelleen sissään paikoilleen. Jos X-syöttömoduuli kuuluu senhet-
kiseen varusteluun, statusnäyttöön syttyy vihreä valo ja LCD-näytölle tulee ratanumero
ja askelluspituus.
→ Paina uudelleen poistokahvaa (pos. 1 kuvassa 5.10 - 1
, sivu 327) ja vedä syöttömoduuli
komponenttipöydältä.
5.10.3 Syöttömoduuli, komponenttivaunu SIPLACE X-sarja
5.10.3.1 X-syöttömoduulin tarkastaminen ennen asettamista
Tarkasta seuraavat kohdat, ennen kuin asetat syöttömoduulin komponenttipöytään:
→ Syöttömoduulin on oltava moitteettomassa kunnossa.
→ Tarkasta kevyesti painamalla, että peitefoliokeinuvipu (pos. 2 kuvassa 5.10 - 2
, sivu 329)
liikkuu vapaasti.
→ Tarkasta, että poimintaikkuna (pos. 3 kuvassa 5.10 - 2
, sivu 329) on vapaana irtonaisista
komponenteista.
OHJE 5
Tyhjennä komponenttijätelokero (pos. 5 kuvassa 5.10 - 2
, sivu 329), ennen kuin ravistat kom-
ponentit syöttömoduulista.
→ Paina vipua (pos. 4 kuvassa 5.10 - 2
, sivu 329) hiukan eteenpäin poimintaikkunan (pos.
3 kuvassa 5.10 - 2
, sivu 329) avaamiseksi. Tällöin poimintaikkunaa kohotetaan hieman.
OHJE 5
Älä paina vipua, jos nauha on laitettuna sisään. Kiristynyt peitefolio kuljettaisi nauhaa edel-
leen ja paljastaisi komponentit.
→ Poista irtonaiset komponentit poimintaikkunan alta.
→ Sulje poimintaikkuna (pos. 3 kuvassa 5.10 - 2
) vetämällä vipu (pos. 4 kuvassa 5.10 - 2)
