Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarj a SIPLACE X-sarjan komponenttivaunu Alkaen ohj elmistoversiosta SR.70x.xx Painos 01/2011 198 3.10.1 Rakenne Komponenttivaunu koostu u pääasiassa konealusta sta, syöt t…
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 SIPLACE X-sarjan komponenttivaunu
197
3

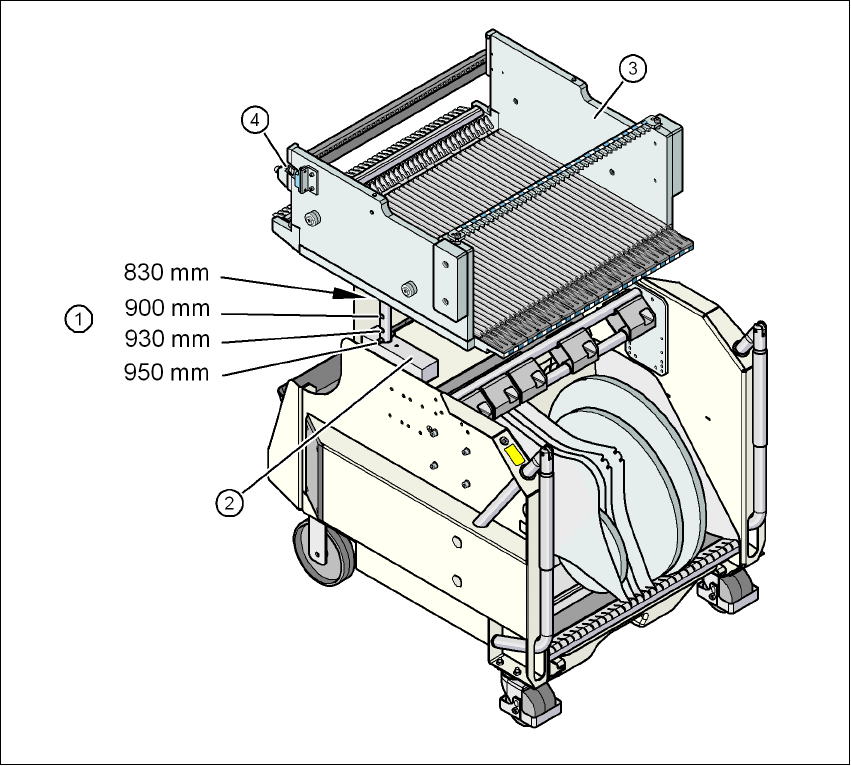

Kuva 3.10 - 2 Komponenttivaunu, SIPLACE X-sarja, 950 mm:n PL-kuljetuskorkeudella
3
(1) Reiät PL-kuljetuskorkeuksille 900, 930 ja 950 mm ovat johdepylväissä, 830 mm kuljetuskor-
keudella komponenttipöytä lepää palikan (2) päällä.
(2) Tukipalikka
(3) Komponenttipöytä
(4) Kytkinkieleke komponenttivaunun sisäänvetolaitteessa olevan turvakytkimen kytkemiseen
Automaatin tekniset tiedot Käyttöohje SIPLACE X-sarja
SIPLACE X-sarjan komponenttivaunu Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
198
3.10.1 Rakenne
Komponenttivaunu koostuu pääasiassa konealustasta, syöttömoduulien nostoon tarkoitetusta
komponenttipöydästä, nauharullakontista ja nauhajäteastiasta.
3

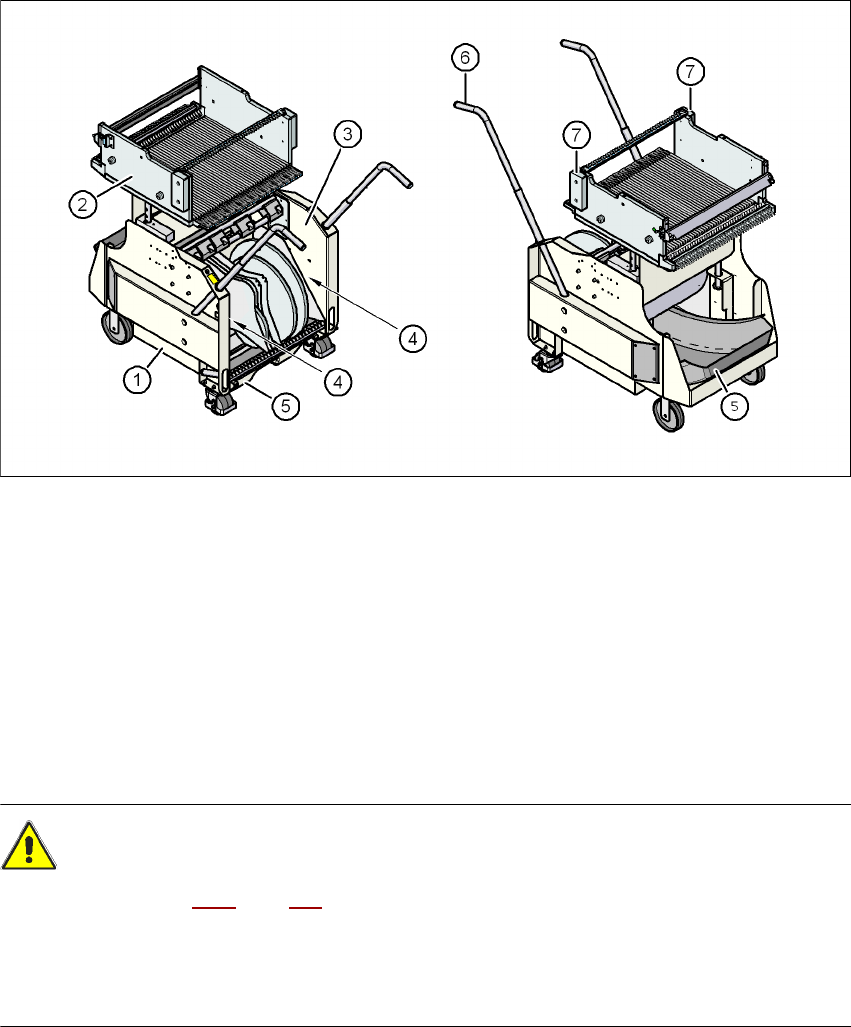

Kuva 3.10 - 3 Komponenttivaunu, SIPLACE X-sarja, etu- ja takasivu
(1) Konealusta
(2) Komponenttipöytä
(3) Nauhakontti
(4) Rako varustelulistoja varten
(5) Nauhajäteastia
(6) Kahva
(7) Kosketussuoja
VARO 3
→ Noudata kohdan 5.8.2
, sivu 322, turvaohjetta, kun vedät nauhajätesäiliön komponenttivau-
nusta.
– Kahvoja saa käyttää vain komponenttivaunun työntämiseen.
→ Käytä haarukkatrukkia, jos haluat kuljettaa tai nostaa komponenttivaunua.
Käyttöohje SIPLACE X-sarja Automaatin tekniset tiedot
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 SIPLACE X-sarjan komponenttivaunu
199
3.10.2 Kuvaus
Vakiorakenteiseen nauharullakonttiin (pos. 3 kuvassa 3.10 - 3) voi laittaa nauharullia, aina kokoon
17" (432 mm) asti.
Nauhakontin ja komponenttivaunun välissä on vasemmalla ja oikealla kaksi 5 mm leveää rakoa
(pos. 4 kuvassa 3.10 - 3
, sivu 198).
Vaunualustan alapuolella on ulosvedettävä nauhajätesäiliö (Pos. 5 kuvassa 3.10 - 3
, sivu 198).
Leikatut nauhajätteet putoavat laskukourua pitkin nauhajäteastiaan, joka on tyhjennettävä kulloin-
kin tulevan jätemäärän mukaan.
Kahvat (Pos. 6 kuvassa 3.10 - 3
, sivu 198) lassen kääntyvät ylöspäin tai alaspäin.
OHJE 3
Automaatin käyttöä varten kaikkien komponenttivaunujen, Matrix-Tray-Changer:ien tai Waffle
Pack Changer:ien tulee olla telakoituna automaattiin. Täytä vapaat asetuspaikat dummy-syöttö-
moduuleilla, kuten kohdassa 2.6.5.1, sivu 84, on kuvattu.
3.10.3 Tekniset tiedot
3
3
Pituus x Leveys 727 x 592 mm²
752 x 592 mm² jätesäiliön kanssa
Komponenttipöydän korkeus 819,5 mm PL-kuljetuskorkeuden ollessa 830 mm
889,5 mm jossa on PL-kuljetuskorkeus 900 mm
919,5 mm jossa on PL-kuljetuskorkeus 930 mm
939,5 mm jossa on PL-kuljetuskorkeus 950 mm
PL-kuljetuskorkeus 830 mm ± 15 mm (optio)
900 mm ± 15 mm (optio)
930 mm ± 15 mm (vakio)
950 mm ± 15 mm (SMEMA-optio)
Ylösnostettujen kahvojen korkeus 969 mm
Asetuspaikkojen lukumäärä 40 (8 mm X - nauhansyöttömoduuli)
Paino
ilman syöttömoduuleja
syöttömoduuleilla kaikilla asetuspaikoilla
80,4 kg
139,6 kg
Nauharullan läpimitta
vakio
maksimi
432 mm saakka (17")
483 mm (19")
