Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarj a Automaatin asentaminen Alkaen ohjelmi stoversiosta SR.70x.xx Painos 01/2011 242 4.3.7.5 Maadoituskaapelin asent aminen oviin → Kiinnitä molemma t maadoituskaapelit …
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
241
4.3.7.3 Kuusikulma-akselin ohjauksen kiinnittäminen
→ Kiinnitä kiinnityssarjassa yksittäiskuljetuksen yhteydessä yksi ohjaus kuusikulma-akselia var-
ten (Pos. 8 kuvassa 4.3 - 7
, sivu 237) kukin aina kahdella M6x16-lieriöruuvilla ja aluslevyllä.
→ Kiinnitä kiinnityssarjassa kaksoiskuljetuksen yhteydessä kaksi ohjausta Kuusikulma-akselia
varten (Pos. 8 kuvassa 4.3 - 7
, sivu 237) kukin aina kahdella M6x16-lieriöruuvilla ja aluslevyl-
lä.
4.3.7.4 Sähkökaapeliliitäntöjen muodostaminen - kiinnityssarja piirilevyjen lähtöpuolella
4
4
4
4
4
Lisärakenteen vasen sivu
(kuljetussuuntaan katsottuna)
Pistokkeella/
kaapelilla
Pistokkeelle/
kaapelille
HÄTÄ-SEIS-painike
Käynnistys-/pysäytyspainike
X63/03020687 X63/03002526
Suojakannen kytkin, asettelupaikka 3
X53/03020409 X53/03002528
Painike komponenttivaunun sisäänvetolaitteisto,
asetuspaikka 3
X232/03021056 X232/03021053
Lisärakenteen oikea sivu
(kuljetussuuntaan katsottuna)
Pistokkeella/
kaapelilla
Pistokkeelle/
kaapelille
Käynnistys-/pysäytyspainike
Kytkin PL-kuljetinsuojus
X62/03020410 X62/03002525
Suojakannen kytkin, asettelupaikka 2
X52/03006476 X52/03002527
Painike komponenttivaunun sisäänvetolaitteisto,
asetuspaikka 2
X222/03021056 X222/03021052
Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
Automaatin asentaminen Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
242
4.3.7.5 Maadoituskaapelin asentaminen oviin
→ Kiinnitä molemmat maadoituskaapelit oviin (Pos. 4 kuvassa 4.3 - 8, sivu 239) seuraavalla ta-
valla koneen rungossa:
4
Kuva 4.3 - 9 Maadoituskaapelin asentaminen
4
4
4
4
4
4.3.7.6 Tarkasta ja säädä suojakannen kytkimet
→ Tarkista suojakansikytkimien toiminta (pos. 2 kuvassa 4.3 - 17, sivu 258).
→ Säädä tarvittaessa suojakansikytkimet (katso huolto-ohje).
Kuusikulmamutteri M5
Jousirengas M5, DIN 7980
Aluslevy M5, DIN 125
Kaapelikenkä, renkaan
muotoinen
Kosketinlevy
Käyttöohje SIPLACE X-sarja Asentaminen ja käyttöönotto
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Automaatin asentaminen
243
4.3.7.7 Kosketussuojalevyn asentaminen "alas"
Automaatit toimitetaan vain yhdellä kosketussuojalevyllä "alas". Jos automaatit asennetaan linjan
sisällä, niin silloin kosketussuojalevy tulee välittömästi viereisten lähtö- ja syöttökuljetuksien väliin.
VAROITUS 4
Asenna ehdottomasti kosketussuojalevy "alas" (artikkeli-nro. 03045426-xx) neljällä M4x12-kuu-
siokoloruuvilla linjan ensimmäisen automaatin tulopuolelle ja viimeisen automaatin lähtöpuolelle.
Näin estetään henkilöstön aiheeton koskeminen automaatin sisäosiin.
4

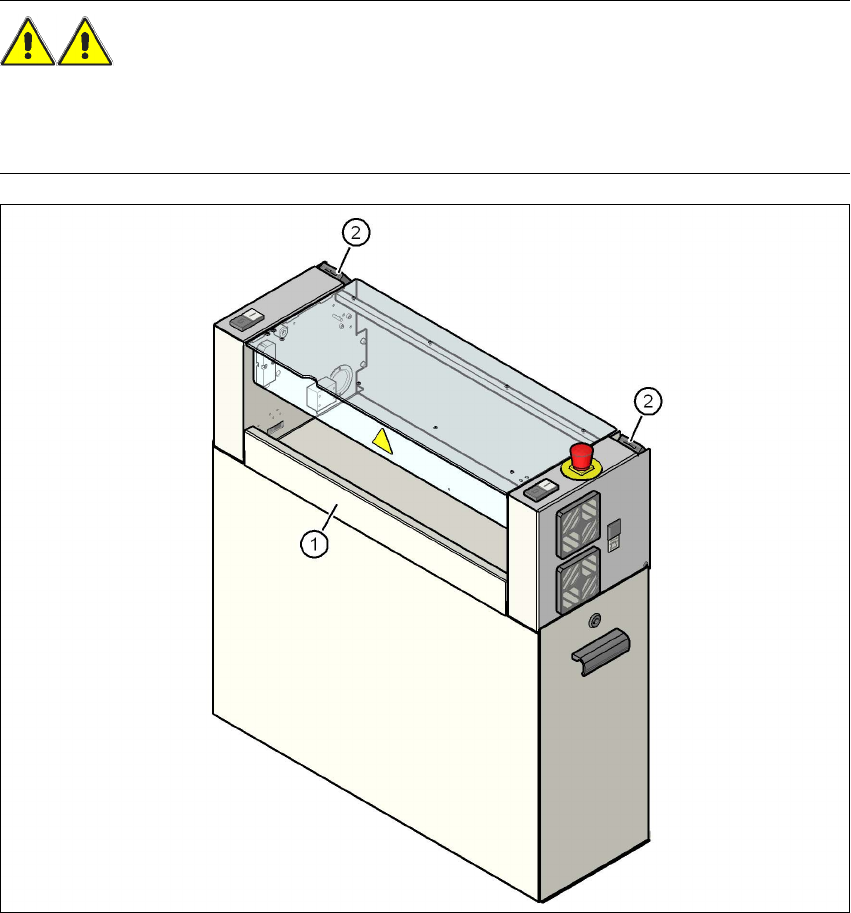

Kuva 4.3 - 10 Kosketussuojalevyn asentaminen "alas" PL-lähtöpuolella
(1) Kosketussuojalevy "alas", Artikkeli-nro. 03045426-xx
(2) Suojakannen kytkin
